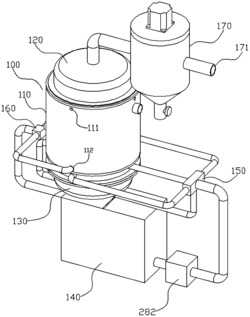

1.环保型废气处理装置，其特征在于：包括整体呈圆筒状的废气处理管(100)，废气处理管(100)内设有呈上下间隔设置的第一安装板(210)以及第二安装板(220)，第一安装板(210)与第二安装板(220)之间构成用于输送冷却水的冷却水输送腔(260)；第二安装板(220)的下方设有第三安装板(230)，第二安装板(220)以及第三安装板(230)之间构成喷淋水循环腔(270)；第二安装板(220)上设有若干个第二安装通孔(410)，第一安装板(210)以及第二安装板(220)之间设有端部分别与第一安装板(210)以及第二安装通孔(410)固定连接的输水管道(310)，第一安装板(210)以及第三安装板(230)之间设有穿过输水管道(310)的第一废气输送管道(320)，第一废气输送管道(320)上端部的管壁上设有第一喷淋水出口(330)；输水管道(310)与第一废气输送管道(320)之间的空腔构成与喷淋水循环腔(270)相通的喷淋水输送腔(340)；第三安装板(230)的下端部设有用于对喷淋水进行收集的喷淋水循环机构，喷淋水循环机构上设有第一排气口(281)以及用于抽取喷淋水的水泵(282)，水泵(282)的出水口通过管道与喷淋水循环腔(270)相连接。

2.根据权利要求1所述的环保型废气处理装置，其特征在于：第一安装板(210)上设有若干个第一安装通孔(510)，第三安装板(230)上设有若干个与第一安装通孔(510)相配合的第三安装通孔(610)，第一废气输送管道(320)两端部的外侧壁与第一安装通孔(510)以及第三安装通孔(610)的内壁固定连接。

3.根据权利要求1所述的环保型废气处理装置，其特征在于：第一安装板(210)以及第二安装板(220)之间设有与第一安装板(210)边缘处以及第二安装板(220)边缘处固定连接的筒形连接座(110)，第一安装板(210)、第二安装板(220)、筒形连接座(110)以及输水管道(310)之间构成冷却水输送腔(260)，筒形连接座(110)外侧壁的下端部设有与冷却水输送腔(260)相通的冷却水进口(261)，筒形连接座(110)外侧壁的上端部设有与冷却水输送腔(260)相通的冷却水出口(262)。

4.根据权利要求1所述的环保型废气处理装置，其特征在于：第一安装板(210)的上端面上设有上浮头盖(120)，上浮头盖(120)上设有废气进口(291)，第三安装板(230)的下端面上设有下浮头盖(130)，下浮头盖(130)的底端设有废气出口(292)；废气出口(292)通过管道与喷淋水循环机构相连接。

5.根据权利要求1所述的环保型废气处理装置，其特征在于：第二安装板(220)的底面上的边缘处设有连接座(420)，连接座(420)的底面与第三安装板(230)的上表面固定连接，第二安装板(220)、第三安装板(230)、连接座(420)共同构成喷淋水循环腔(270)。

6.根据权利要求4所述的环保型废气处理装置，其特征在于：喷淋水循环机构包括设置在下浮头盖(130)下方的水箱(140)，水箱(140)中设有储水腔(283)，水箱(140)的中心处设有第二滤网(284)，第二滤网(284)将储水腔(283)分隔为第一子储水腔(283a)以及第二子储水腔(283b)，废气出口(292)通过管道与第一子储水腔(283a)相连接，第二子储水腔(283b)底端设有水箱排水口(285)，水箱排水口(285)通过管道与水泵(282)相连接；第一排气口(281)设置在水箱(140)的上端部侧壁上。

7.根据权利要求5所述的环保型废气处理装置，其特征在于：连接座(420)的侧壁上设有若干个喷淋水进水口(430)，水泵(282)通过管道与一液体分流器(150)相连接，液体分流器(150)上设有若干个分流器出水口(710)，分流器出水口(710)通过管道与喷淋水进水口(430)相连接。

8.根据权利要求1所述的环保型废气处理装置，其特征在于：废气处理管(100)内设有位于第二安装板(220)上方且位于冷却水进口(261)下方的第四安装板(240)，第四安装板(240)与第二安装板(220)构成废气输入腔(263)，第一排气口(281)通过管道与废气输入腔(263)相连接；废气处理管(100)内设有位于第一安装板(210)下方且位于冷却水出口(262)上方的第五安装板(250)，第一安装板(210)与第五安装板(250)构成废气排出腔(264)，废气排出腔(264)的侧壁上设有若干个第二排气口(111)；第四安装板(240)上设有直径大于输水管道(310)直径的第四安装通孔(810)，第五安装板(250)上设有直径大于输水管道(310)直径的第五安装通孔(910)，第四安装通孔(810)与第五安装通孔(910)之间设有两端部分别与第四安装通孔(810)以及第五安装通孔(910)固定连接的第二废气输送管道(350)，输水管道(310)穿过第二废气输送管道(350)，输水管道(310)与第二废气输送管道(350)之间的空腔构成与废气输入腔(263)以及废气排出腔(264)相通的喷淋腔(360)，输水管道(310)的上端部的侧壁上设有第二喷淋水出口(370)；第二安装板(220)上以及第三安装板(230)上的边缘处均设有排水通孔(440)，第二安装板(220)上的排水通孔(440)以及第三安装板(230)上的排水通孔(440)之间设有排水管道(1010)。

9.根据权利要求8所述的环保型废气处理装置，其特征在于：废气输入腔(263)的侧壁上设有若干个废气输入口(112)，第一排气口(281)通过管道与一气体分流器(160)相连接，气体分流器(160)上设有若干个分流器出气口(1110)，分流器出气口(1110)通过管道与废气输入口(112)相连接。

10.基于权利要求1～9任一所述的环保型废气处理装置的废气处理工艺，其工艺包括以下步骤：

步骤一、将废气通入上浮头盖(120)中，并接通水泵(282)的电源，废气将经由第一废气输送管道(320)流动至下浮头盖(130)中，在气体流经第一废气输送管道(320)时，第一喷淋水出口(330)中的喷出的喷淋水将会与废气进行反应；

步骤二、经由第一废气输送管道(320)的流动至下浮头盖(130)中的废气以及喷淋水将会通过废气出口(292)进入水箱(140)中，喷淋水将会通过水箱(140)中第二滤网(284)过滤后被水泵(282)抽取至喷淋水循环腔(270)中，然后经由喷淋水循环腔(270)流动至喷淋水输送腔(340)中；

步骤三、流入水箱(140)中的废气将经由第一排气口(281)通过管道流动至废气输入腔(263)中，流至废气输入腔(263)中的废气将会上升至喷淋腔(360)中，在喷淋腔(360)中，第二喷淋水出口(370)中喷出的喷淋水将会再次与废气进行反应；

步骤四、经由喷淋腔(360)中的废气将会继续上升至废气排出腔(264)，之后经由废气排出腔(264)上的第二排气口(111)排出；

步骤五、经由喷淋腔(360)流下的喷淋水将会落入废气输入腔(263)中，之后通过排水管道(1010)流动至下浮头盖(130)中，之后经由废气出口(292)流入水箱(140)中。
