专利号: 2019110574946
申请人: 江西科技学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

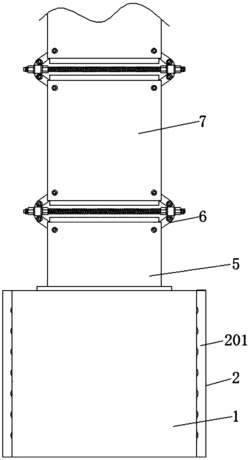

1.一种装配式混凝土桥墩,包括底墩柱(1)和节段柱(7),其特征在于:所述底墩柱(1)的左右两侧均安装有供料机构(2),所述底墩柱(1)的内部设置有槽室(3),在所述槽室(3)的内部设置有缓冲机构(4),所述底墩柱(1)的上方安装有支承柱(5),且所述支承柱(5)的上方安装有高度调节机构(6),所述节段柱(7)位于高度调节机构(6)的上方;

所述供料机构(2)包括供料管(201)以及浇筑孔(202),在所述浇筑孔(202)远离底墩柱(1)的竖直中心线的一侧安装有所述供料管(201),所述供料管(201)以及所述浇筑孔(202)均沿所述底墩柱(1)的竖直中心线对称分布,且所述浇筑孔(202)沿所述供料管(201)的竖直中心线方向均匀分布,所述浇筑孔(202)呈倾斜状结构;

根据所述供料机构(2),将注浆导入至供料管(201)的内部,通过浇筑孔(202)将注浆导入至底墩柱(1)的内部,浇筑孔(202)的均匀分布用于增大注浆的排入速度,使得底墩柱(1)快速成型;

所述缓冲机构(4)包括隔柱(401)、连接弹簧(402)、连接销(403)、阻尼垫(404)和底板(405),所述隔柱(401)的内部设置有连接弹簧(402),所述连接弹簧(402)的内部贯穿有连接销(403),所述连接销(403)的上下两侧均安装有底板(405),所述底板(405)的内部设置有阻尼垫(404),所述隔柱(401)、所述连接弹簧(402)以及所述连接销(403)三者均沿所述底板(405)的水平中心线方向均匀分布,所述底板(405)之间通过所述连接弹簧(402)、所述连接销(403)以及所述阻尼垫(404)三者之间的配合构成弹性结构;

根据所述缓冲机构(4),混凝土桥墩受到外部挤压时,使得底板(405)沿连接销(403)的竖直中心线方向压缩连接弹簧(402)和阻尼垫(404),连接销(403)的均匀分布用于有效避免底板(405)产生偏斜,使得连接弹簧(402)和阻尼垫(404)高效缓冲混凝土桥墩受到的外力,隔柱(401)用于有效缩短连接弹簧(402)和阻尼垫(404)的缓冲间距,使得底板(405)有效为混凝土桥墩提供稳定支撑;

所述高度调节机构(6)包括丝杆(601)、限位螺帽(602)、限位导块(603)、锁紧销(604)、连接杆(605)、定位销(606)和滑座(607),所述丝杆(601)的左右两侧均安装有所述限位螺帽(602),所述限位螺帽(602)远离所述丝杆(601)的一侧安装有所述限位导块(603),所述限位导块(603)的上下两侧均安装有锁紧销(604),所述锁紧销(604)远离所述限位导块(603)的一侧安装有连接杆(605),所述连接杆(605)远离所述锁紧销(604)的一侧安装有所述滑座(607),所述滑座(607)的左右两侧均贯穿有所述定位销(606),所述限位螺帽(602)、限位导块(603)和连接杆(605)三者之间均关于所述丝杆(601)的竖直中心线对称分布,所述限位导块(603)通过所述锁紧销(604)与连接杆(605)之间相连接,所述连接杆(605)通过定位销(606)与滑座(607)之间相连接;

根据所述高度调节机构(6),通过机械助力转动限位螺帽(602),使得限位螺帽(602)推动限位导块(603)相互靠近,限位导块(603)通过锁紧销(604)与连接杆(605)之间相连接,连接杆(605)通过定位销(606)与滑座(607)相连接,限位导块(603)通过连接杆(605)将外力作用于滑座(607),使得滑座(607)之间相互远离,将节段柱(7)之间调节至合适间距,用于有效改变混凝土桥墩的高度,使得混凝土桥墩的高度得到有效调节;

装配式混凝土桥墩装配方法的步骤:

S1:用户通过铁丝捆绑加强筋(102),将加强筋(102)之间相连接,形成加强筋(102)捆绑的框架;

S2:由S1步骤制得的框架,将供料管(201)贴紧加强筋(102),接着,将注浆导入至供料管(201)的内部,通过浇筑孔(202)将注浆导入至框架的内部,形成底墩柱(1);

S3:由底墩柱(1)为混凝土桥墩提供支撑,接着,混凝土桥墩受到挤压时,底板(405)将外力作用于连接弹簧(402)和阻尼垫(404),缓冲混凝土桥墩受到的挤压力;

S4:用户转动限位螺帽(602),使得限位螺帽(602)推动限位导块(603)相互靠近,而限位导块(603)通过锁紧销(604)、连接杆(605)和定位销(606)三者之间的配合与滑座(607)相连接,此时,连接杆(605)将外力作用于滑座(607),使得滑座(607)之间相互远离,将节段柱(7)之间调节至预设间距。

2.根据权利要求1所述的装配式混凝土桥墩,其特征在于:所述底墩柱(1)包括混凝砂浆块(101)以及加强筋(102),在所述混凝砂浆块(101)的内部设置有所述加强筋(102)。

3.根据权利要求2所述的装配式混凝土桥墩,其特征在于:所述加强筋(102)通过铁丝捆绑呈垂直结构,所述加强筋(102)沿所述混凝砂浆块(101)的竖直中心线对称分布。
