专利号: 201911049480X
申请人: 东阳市智林科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种建筑外墙全隐框玻璃幕墙,包括若干矩形板状玻璃墙板(1)及固定在墙面上,且横向设置的若干横梁(4),其特征在于:横梁(4)为槽钢结构,且包括均为条形的底板(41)、两块斜板(42)和两块侧板(44),底板(41)两侧长边分别与两块斜板(42)后侧长边连接,两块斜板(42)前侧长边分别与两块侧板(44)后侧长边连接,且底板(41)宽度方向与侧板(44)宽度方向垂直,斜板(42)宽度方向分别与侧板(44)宽度方向和底板(41)宽度方向呈钝角夹角设置,且底板(41)内侧面、两块斜板(42)内侧面和两块侧板(44)内侧面合围形成位于横梁(4)前侧的开槽状线槽,斜板(42)外侧面沿宽度方向设有若干条形开槽状斜槽(43),侧板(44)外侧面沿宽度方向设有若干条形开槽状侧槽(45),侧板(44)外侧面沿长度方向设有一道条形开槽状调整槽(46),若干侧槽(45)前端位于调整槽(46)上,若干侧槽(45)后端依次与若干斜槽(43)前端连接,墙板(1)后侧面靠近上下两侧边位置各连接有一个角钢结构的安装架(2),安装架(2)包括宽度方向相互垂直设置的条形固定板(23)和安装板(21),固定板(23)长度方向沿横向设置,固定板(23)外侧长边与对应的墙板(1)上侧边或下侧边对齐,固定板(23)内侧长边与安装板(21)外侧长边固定,且固定板(23)与玻璃墙板(1)后侧面贴合固定,安装板(21)上垂直设有两个推孔(24)和若干卡孔(25),墙板(1)后侧面还设有与安装板(21)平行的条形活动板(3),活动板(3)位于安装板(21)反向固定板(23)的内侧面一侧,所述的安装架(2)上设有横向设置的杆状推杆(31),推杆(31)两端分别垂直连接有推柱(32),两根推柱(32)端部分别活动穿过推孔(24),并与活动板(3)固定,推柱(32)上套有两端分别抵在安装板(21)和推杆(31)上的复位弹簧(33),所述的卡孔(25)内活动穿设有后端与活动板(3)固定,且竖向设置的杆状卡杆(34),所述的两个推孔(24)间距,以及两个相邻卡孔(25)间距为两道相邻侧槽(45)间距的整数倍;

所述的墙板(1)安装在横梁(4)上,且墙板(1)后侧面的两块安装板(21)外侧面分别与两根相邻横梁(4)的两块相邻侧板(44)外侧面贴紧,且复位弹簧(33)带动活动板(3)紧贴在安装板(21)内侧面上,且卡杆(34)位于斜槽(43)后端,且横向相邻两块墙板(1)边缘依次衔接,且若干墙板(1)前侧面对齐,并与墙面平行;且能通过吸盘吸附墙板(1)前侧面并外拉墙板(1),使卡杆(34)前端移动至侧槽(45)前端,且此时推杆(31)从墙板(1)后侧面露出,且能推动推杆(31),使卡杆(34)前端与侧槽(45)分离,并从横梁(4)上拆卸墙板(1);或横向移动墙板(1),使卡杆(34)在调整槽(46)内移动,并移动至任意侧槽(45)前端,并推动墙板(1),使卡杆(34)移动至任意斜槽(43)后端,以调节墙板(1)横向安装位置。

2.根据权利要求1所述的一种建筑外墙全隐框玻璃幕墙,其特征在于:侧板(44)前侧边设有若干缺口(47),相邻缺口(47)间距与相邻侧槽(45)间距相同,且卡杆(34)前端位于斜槽(43)后端时,推柱(32)位于缺口(47)内,且侧板(44)前侧边抵在固定板(23)上。

3.根据权利要求1所述的一种建筑外墙全隐框玻璃幕墙,其特征在于:所述的侧槽(45)前端和斜槽(43)后端分别加深设有前卡槽(48)和后卡槽(49),且能外拉墙板(1),使卡杆(34)前端从后卡槽(49)内移出,并在斜槽(43)内移动,或推动墙板(1),使卡杆(34)前端从前卡槽(48)内移出,并在侧槽(45)内移动。

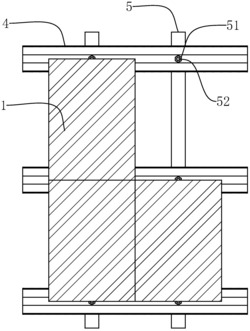

4.根据权利要求1所述的一种建筑外墙全隐框玻璃幕墙,其特征在于:所述的若干横梁(4)通过若干竖向设置的空心管状立柱(5)与墙体连接,横梁(4)与立柱(5)相连处通过空心紧固件(51)连接,且紧固件(51)内设有连通线槽和立柱(5)内部的线孔(52)。

5.根据权利要求1所述的一种建筑外墙全隐框玻璃幕墙,其特征在于:活动板(3)前侧长边固定有横向设置的条形板状挡板(35),且挡板(35)滑动抵在墙板(1)后侧面上。

6.根据权利要求1所述的一种建筑外墙全隐框玻璃幕墙,其特征在于:所述的斜板(42)宽度方向与侧板(44)宽度方向以及其与底板(41)宽度方向的夹角相同。

7.根据权利要求1所述的一种建筑外墙全隐框玻璃幕墙,其特征在于:所述的两根推柱(32)为推杆(31)两端弯折形成,且推柱(32)端部穿过推孔(24)和活动板(3),并螺接螺帽与活动板(3)固定;所述的卡杆(34)后端螺接固定在活动板(3)上。

8.根据权利要求1所述的一种建筑外墙全隐框玻璃幕墙,其特征在于:所述的安装板(21)内侧长边位置对应的安装板(21)朝活动板(3)弯折形成倾斜结构的导向板(22)。

9.一种建筑外墙全隐框玻璃幕墙的施工方法,其特征在于:包括安装墙板(1)的方法、拆卸墙板(1)的方法和横向调节墙板(1)位置的方法;

安装墙板(1)的方法为:双手分别握住墙板(1)上下两侧,用手指抵住推杆(31),使卡杆(34)移动至卡孔(25)内,通过导向板(22)导向,将墙板(1)后侧面的两块安装板(21)外侧面分别与两根相邻横梁(4)的两块相邻侧板(44)外侧面贴紧,推动墙板(1)到位,且复位弹簧(33)带动活动板(3)紧贴在安装板(21)内侧面上,且卡杆(34)位于斜槽(43)后端,同理安装若干墙板(1),使横向相邻两块墙板(1)边缘依次衔接,且若干墙板(1)前侧面对齐,并与墙面平行;

拆卸墙板(1)的方法为:将吸盘吸附墙板(1)前侧面并外拉墙板(1),使卡杆(34)前端移动至侧槽(45)前端,并嵌入前卡槽(48)内,双手分别握住墙板(1)上下两侧,同时双手手指分别推动从墙板(1)后侧面露出的推杆(31),使卡杆(34)前端与侧槽(45)分离,并从横梁(4)上拆卸墙板(1);

横向调节墙板(1)位置的方法为:将吸盘吸附墙板(1)前侧面并外拉墙板(1),使卡杆(34)前端移动至侧槽(45)前端,并嵌入前卡槽(48)内,横向移动墙板(1),使卡杆(34)在调整槽(46)内移动,并移动至任意侧槽(45)前端,并推动墙板(1),使卡杆(34)移动至任意斜槽(43)后端,以调节墙板(1)横向安装位置。
