专利号: 2019110157524
申请人: 浙江瀚镪自动化设备股份有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

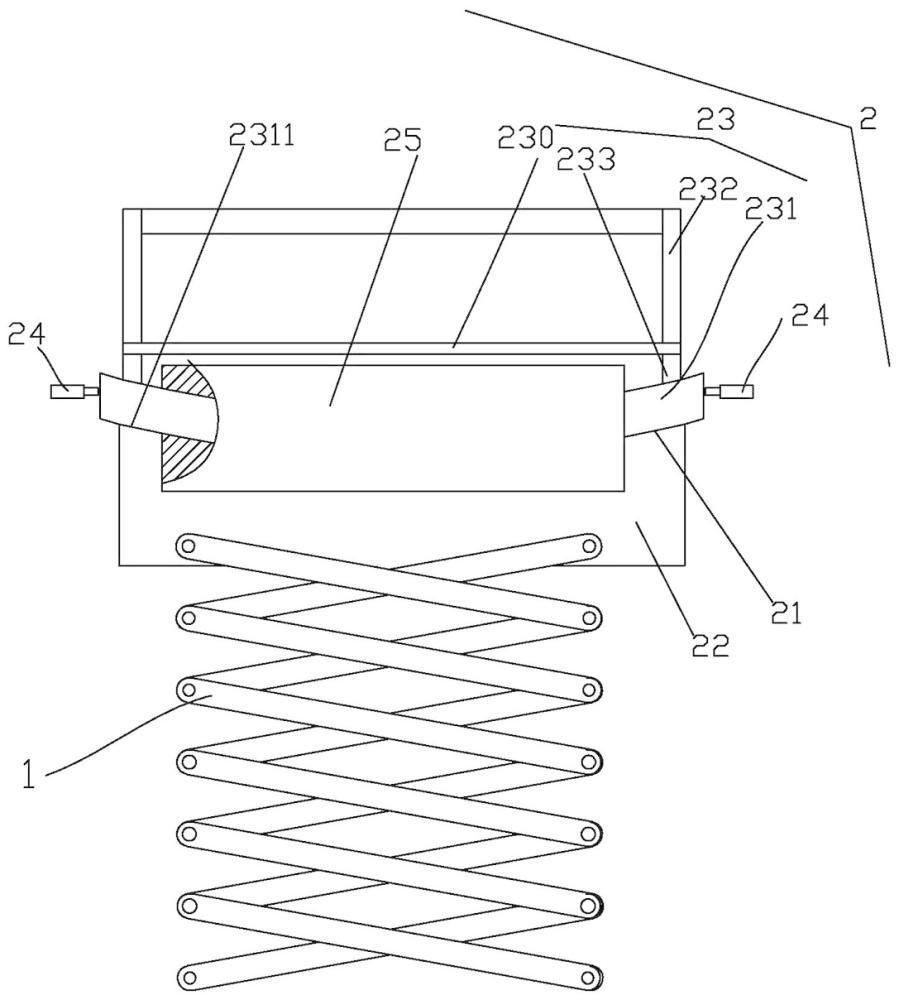

1.一种越野剪叉式自行走高空作业平台 ,包括设置于车体上的剪叉架(1)、和所述剪叉架(1)顶部连接的作业平台(2),其特征在于,所述作业平台(2)包括具有下凹弧形槽(21)的底部基体(22)、在所述下凹弧形槽(21)上移动以实现偏转的平台架(23)、设置于所述平台架(23)的用于驱动平台架(23)运动并使平台架(23)在斜坡上时保持脚踏面水平的驱动结构(24),平台架(23)与下凹弧形槽(21)面‑面接触;

所述平台架(23)包括设置于底部的移动部(231)、设置于所述移动部(231)上方的并通过连接柱(233)与所述移动部(231)连接的脚踏板(230)、和所述脚踏板(230)连接的围栏部(232),所述移动部(231)具有和所述下凹弧形槽(21)形状相匹配的底部弧形接触面(2311),所述移动部(231)的侧端突出到所述脚踏板(230)的侧端之外;

所述底部基体(22)上设置有用于对平台架(23)进行导向的导向结构(25);所述导向结构(25)包括对称设置于所述移动部(231)两侧的导向架(251),所述导向架(251)上设置有限制所述移动部(231)的导向卡槽(2511),所述导向卡槽(2511)的上卡槽面与下卡槽面同轴设置;

所述驱动结构(24)包括丝杆架(241)、位于移动部(231)两侧的分别内置丝杆螺母的丝杆滑台(242)、和每个所述丝杆滑台(242)连接的具有端部滚轮(2431)的多个驱动杆(243)、设置于所述丝杆架(241)上的和所述丝杆螺母配合的横贯所述围栏部(232)的丝杆(244)、设置于丝杆架(241)上的丝杆导向杆(245)、竖向设置于所述脚踏板(230)上的安装有驱动锥齿轮(2461)的驱动转轴(246)、设置于所述驱动转轴(246)上的转动手柄(247),所述丝杆(244)上设置有和所述驱动锥齿轮(2461)相啮合的从动锥齿轮(2441)。

2.根据权利要求1所述的一种越野剪叉式自行走高空作业平台 ,其特征在于,所述驱动结构(24)包括对称设置于移动部(231)两侧的驱动气缸,其活塞杆的端部设置有和所述移动部(231)滚动接触的滚轮。

3.根据权利要求1所述的一种越野剪叉式自行走高空作业平台 ,其特征在于,所述平台架(23)的偏转角度为0‑30°。

4.根据权利要求1所述的一种越野剪叉式自行走高空作业平台 ,其特征在于,所述围栏部(232)和所述移动部(231)可拆卸连接。
