专利号: 2019110116670
申请人: 无锡京广宜林科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

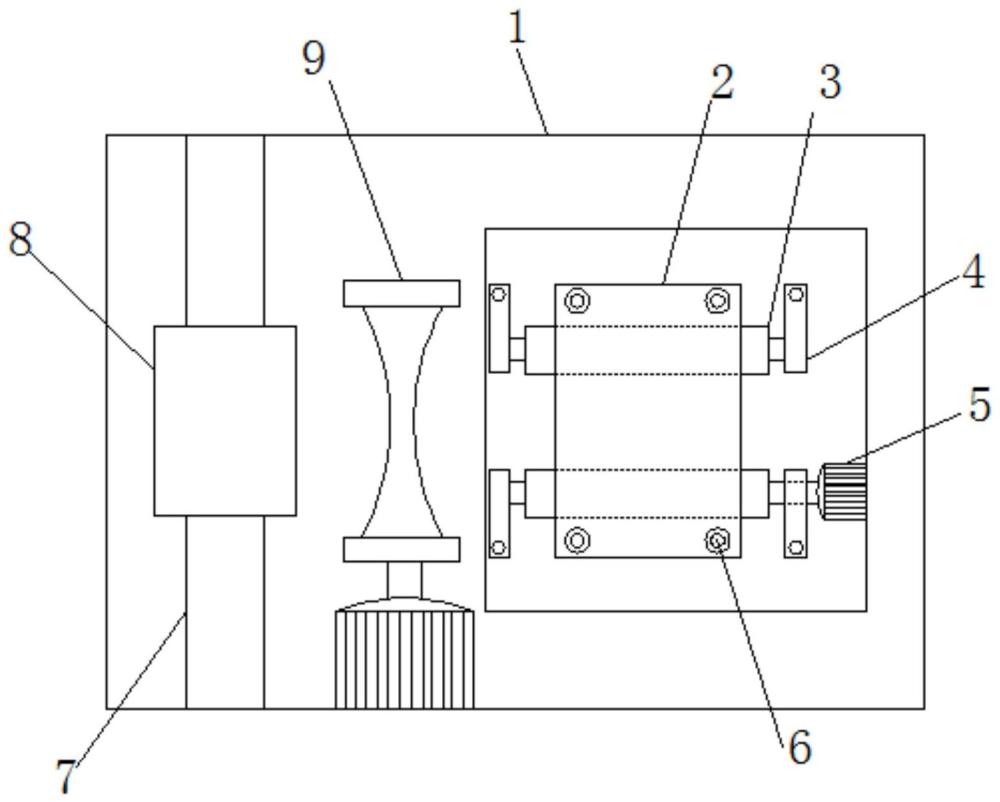

1.一种不锈钢管多级整形装置,包括固定座(1),其特征在于,所述固定座(1)顶部一侧固定安装有固定板(7),所述固定板(7)中部活动安装有滚筒(8),所述固定座(1)顶部固定安装有曲辊(9),所述曲辊(9)一端固定连接有减速电机,所述曲辊(9)与滚筒(8)之间设置有间隙,所述固定板(7)中端开设有通槽,所述通槽内壁开设有滑槽(11),所述滚筒(8)外壁等距设置有连接杆(10),所述连接杆(10)另一端固定连接有滚球(12),所述滚球(12)与滑槽(11)内壁滑动接触,所述滑槽(11)为圆环形结构,所述连接杆(10)共设置有四个;

所述固定座(1)顶部另一侧螺纹固定有钢辊(3),两个所述钢辊(3)两端均通过轴承固定连接有支撑架(4),所述固定座(1)顶部侧面固定安装有电机(5),所述电机(5)输出端与钢辊(3)一端固定连接,所述钢辊(3)与固定座(1)顶部设置有间隙,所述支撑架(4)与固定座(1)顶部螺纹固定;

所述钢辊(3)上方设置有夹板(2),所述夹板(2)四个拐角处均固定安装有升降装置(6),所述夹板(2)与钢辊(3)外壁之间设置有间隙;

所述滚筒(8)外壁设置有调节栓(13),所述调节栓(13)一端固定连接有夹片(14),所述夹片(14)呈圆弧形结构,所述调节栓(13)共设置有四个。

2.根据权利要求1所述的一种不锈钢管多级整形装置,其特征在于,所述升降装置(6)包括支撑柱(17),所述支撑柱(17)外壁设置有弹簧(16),所述支撑柱(17)顶部螺纹固定有紧固螺栓(15),所述夹板(2)与支撑柱(17)活动套接,所述紧固螺栓(15)位于夹板(2)顶部。

3.根据权利要求1所述的一种不锈钢管多级整形装置,其特征在于,所述滚筒(8)、曲辊(9)和钢辊(3)位于同一水平高度,所述滚筒(8)、曲辊(9)和钢辊(3)均为不锈钢材质。
