专利号: 2019110072085
申请人: 上海岸谷工业产品设计有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

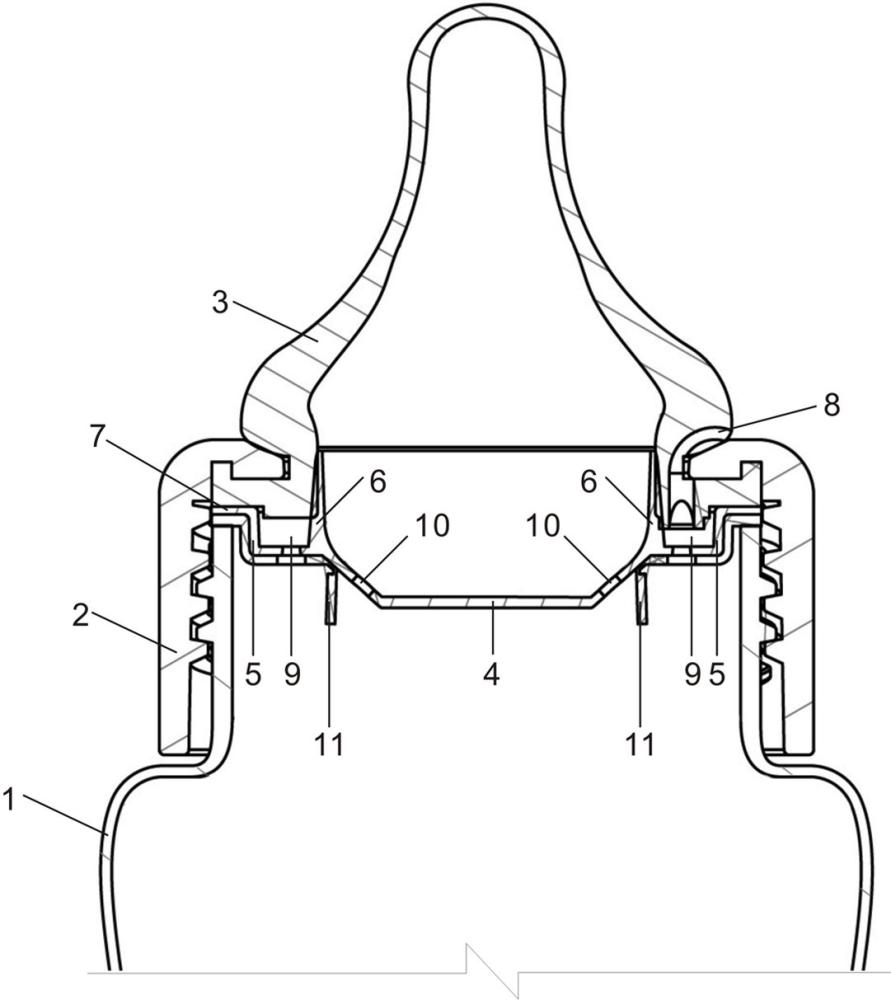

1.一种防止胀气的奶瓶,包括瓶体和瓶盖,其特征在于,包括瓶体和瓶盖,参照瓶体竖放状态来描述,其中:所述瓶盖顶端设有软质奶嘴,该奶嘴底部开口处设有一个隔离片,使奶嘴形成一个独立的储液腔;奶嘴上设有贯通至瓶体内的气道;

所述隔离片上设有若干可供气体和液体穿过的气液孔,且气液孔相对排列在隔离片的左、右两边;

在所述气液孔处,在靠奶瓶的一侧,设有可覆盖住气液孔的翻转封闭片,翻转封闭片的一边和隔离片转动连接,能利用自身重力进行翻转,从而能在气液孔上盖合或翻开;其中:当奶瓶在倾斜倒奶状态下,使两边的气液孔位置形成上、下位置关系,位于上方的气液孔能被其翻转封闭片因重力下落而覆盖密封,下方气液孔的翻转封闭片则因重力而翻开;

使奶瓶中的液体能从下方气液孔中流入奶嘴的储液腔,同时,奶嘴中的空气会从翻转封闭片覆盖的上方气液孔流向奶瓶中;

由于翻转封闭片是从奶瓶内的一侧盖合在气液孔上,所以液体无法经过翻转封闭片覆盖的上方气液孔进入奶嘴,但是气体却能推开该翻转封闭片流入奶瓶,形成一个单向气阀;

参照瓶体竖放状态来描述,所述隔离片外边沿区域向内形成有一个与水平面成一夹角的坡面,即使隔离片中心区域为上大下小的结构,气液孔设置于该坡面上;翻转封闭片同坡面可翻转的连接,连接边位于气液孔上方;

当瓶体立式放置时,所述翻转封闭片由于重力垂下,脱离气液孔;

当瓶体向一边气液孔位置倾斜,准备倒奶时,该边的气液孔位置变为下方,其对应的翻转封闭片由于重力保持下垂,其和气液孔之间夹角增大,瓶中奶液能顺畅进入奶嘴中;而另一边气液孔位置变为上方,其对应的翻转封闭片由于重力搭靠在坡面上,即覆盖住该位于上方的气液孔;

这样瓶中充满奶液,倾倒时,奶液只能从下方气液孔进入奶嘴,上方气液孔则被密封不能进液,但能将奶嘴中气体排出;

所述隔离片外边沿为圆形,隔离片中心区域为倒置的圆(锥)台,坡面为圆(锥)台的环形侧面;

所述隔离片外边沿为圆形,隔离片主体的上表面和奶嘴底部不接触,隔有间距;隔离片上设有垂直于隔离片上表面的外延挡墙和内圈挡墙;

所述外延挡墙的顶部边沿设有一圈能贴合在奶嘴的底部边沿的封边,该封边受到瓶体的瓶口的挤压固定,即位于奶嘴的底部边沿和瓶体的瓶口之间;

所述内圈挡墙和外延挡墙为同心圆柱,内圈挡墙插入奶嘴底部开口,且紧密贴合于奶嘴内侧壁;

所述外延挡墙和内圈挡墙之间的一段隔离片区域中,设有一圈若干个开孔,可供气体流过进入奶瓶;

由此,外延挡墙、隔离片、内圈挡墙和奶嘴底部形成一个环形贯通腔体;所述奶嘴上的进气孔道内侧口位于环形贯通腔体处;

所述翻转封闭片采用硅胶,包括和隔离片贴合连接的连接部、可翻折盖合气液孔的盖合部和连接盖合部和连接部的转动部,连接部、盖合部和转动部为硅胶一体成型而成,转动部厚度小于盖合部和连接部;

所述连接部形状和隔离片外沿区域形状相匹配,嵌套在隔离片下方,且边沿位于瓶体的瓶口和隔离片的封边之间,即也受到瓶体和瓶盖和挤压而定位;同时,在连接部处设有向上突起的带有倒钩的筋条,隔离片在对应位置设有供筋条穿过的固定孔;隔离片盖在翻转封闭片上时,筋条经过挤压,从下往上穿过固定孔,且倒钩勾在固定孔周围的隔离片上端面,以此进一步将隔离片和翻转封闭片固定在一起。

2.如权利要求1所述的防止胀气的奶瓶,其特征在于,转动部厚度为0.6mm 1mm。

~

3.如权利要求2所述的防止胀气的奶瓶,其特征在于,所述盖合部内包覆有金属配重块。
