专利号: 2019109765622
申请人: 吴涵
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

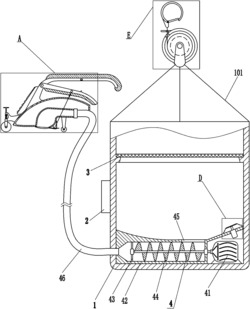

1.一种上浆刮铲,包括有箱体(1)和滤网(3),箱体(1)内上部设有滤网(3),其特征是,还包括增压机构(4)、涂抹机构(5)、压力传感器(81)、橡胶板(82)和压板(83),箱体(1)内下部设有增压机构(4),增压机构(4)上设有涂抹机构(5),增压机构(4)用于将水泥砂浆输送到涂抹机构(5)内,涂抹机构(5)用于将水泥砂浆涂抹在墙面上,增压机构(4)上设有压力传感器(81)和橡胶板(82),压力传感器(81)位于橡胶板(82)内,橡胶板(82)上连接有压板(83),压板(83)和压力传感器(81)接触。

2.一种自动上浆刮铲,其特征是,包括:权利要求1所述的一种上浆刮铲,还包括有控制模块、设置键、加一键、减一键、确认键、LCD显示屏(7)和蜂鸣器(8),设置键、加一键、减一键、确认键、LCD显示屏(7)和蜂鸣器(8)都与控制模块通过电性连接。

3.如权利要求2所述的一种自动上浆刮铲,其特征是,还包括有控制箱(2)和控制面板

(6),箱体(1)左侧连接有控制箱(2),控制模块安装在控制箱(2)内,控制箱(2)内包括有开关电源和电源模块,开关电源的输出端和电源模块通过电性连接,开关电源能够为本设备供电,控制模块和电源模块通过电性连接,电源模块上通过线路连接有电源总开关,手柄(54)左侧连接有控制面板(6),设置键、加一键、减一键、确认键、LCD显示屏(7)和蜂鸣器(8)均设置在控制面板(6)上,控制模块上连接有24C02电路和DS1302时钟电路,24C02电路用于存储参数,将设置好的参数存储在24C02电路中,工作时调出相关参数,DS1302时钟电路提供时间基准,可以进行计时,具有闰年补偿功能,压力传感器(81)和控制模块通过电性连接。

4.如权利要求3所述的一种自动上浆刮铲,其特征是,增压机构(4)包括有驱动电机

(41)、壳体(42)、支杆(43)、涡轮输送杆(44)和出料管(46),箱体(1)内底部连接有驱动电机(41)和壳体(42),驱动电机(41)位于壳体(42)下方,压力传感器(81)和橡胶板(82)均设置在壳体(42)顶部,壳体(42)内连接有支杆(43),壳体(42)右侧转动式安装有涡轮输送杆(44),涡轮输送杆(44)和支杆(43)转动式连接,涡轮输送杆(44)和驱动电机(41)的输出轴连接,壳体(42)左侧连接有出料管(46),出料管(46)穿过箱体(1),驱动电机(41)和控制模块通过外围电路连接。

5.如权利要求4所述的一种自动上浆刮铲,其特征是,涂抹机构(5)包括有刮板(51)、出料箱(52)、滚轮(53)、手柄(54)、接触开关(55)、摆动杆(56)、第一弹簧(57)、第一拉绳(58)、挡板(59)、拉杆(510)和弹片(511),出料管(46)上连接有出料箱(52),出料箱(52)顶部连接有刮板(51),出料箱(52)底部右侧安装有滚轮(53),刮板(51)顶部连接有手柄(54),手柄(54)底部嵌入式设有接触开关(55),手柄(54)前侧转动式连接有摆动杆(56),摆动杆(56)上连接有第一弹簧(57),第一弹簧(57)上连接有第一拉绳(58),出料箱(52)底部左侧铰接连接有挡板(59),挡板(59)右侧连接有拉杆(510),拉杆(510)和出料箱(52)之间连接有弹片(511),拉杆(510)和第一拉绳(58)连接,接触开关(55)和控制模块通过电性连接。

6.如权利要求5所述的一种自动上浆刮铲,其特征是,还包括有厚度调节机构(9),厚度调节机构(9)包括有支架(91)、第一螺母(92)、第一螺杆(93)、导套(94)、第二弹簧(95)、导杆(96)和圆盘片(97),刮板(51)左侧连接有支架(91),第一螺母(92)连接在支架(91)左侧上部,第一螺母(92)内设有第一螺杆(93),支架(91)左侧下部连接有导套(94),导套(94)内设有导杆(96),导杆(96)和第一螺杆(93)接触,导杆(96)上绕有第二弹簧(95),第二弹簧(95)一端与导杆(96)连接,第二弹簧(95)另一端与导套(94),导杆(96)底端转动式安装有圆盘片(97)。

7.如权利要求6所述的一种自动上浆刮铲,其特征是,还包括有升降机构(10),升降机构(10)包括有拉索(101)、连接板(102)、伺服电机(103)、绕线轮(104)、保护壳(105)、第二拉绳(106)、防护板(107)、挂钩(108)、发条(109)和铰接杆(1010),箱体(1)顶部连接有至少四根拉索(101),拉索(101)上连接有连接板(102),连接板(102)上连接有保护壳(105),保护壳(105)内后侧安装有伺服电机(103),伺服电机(103)的输出轴上安装有绕线轮(104),绕线轮(104)上绕有第二拉绳(106),保护壳(105)顶部连接有防护板(107),第二拉绳(106)穿过保护壳(105)和防护板(107),第二拉绳(106)上连接有挂钩(108),挂钩(108)上转动式连接有铰接杆(1010),铰接杆(1010)和挂钩(108)的连接处设有发条(109),伺服电机(103)和控制模块通过外围电路连接。

8.如权利要求7所述的一种自动上浆刮铲,其特征是,还包括有限位机构(11),限位机构(11)包括有第二螺杆(111)、第二螺母(112)和限位板(113),出料箱(52)底部中间连接有第二螺杆(111),第二螺杆(111)上设有第二螺母(112),第二螺母(112)上连接有限位板(113)。
