专利号: 2019109696783
申请人: 义乌市铂川建筑工程有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

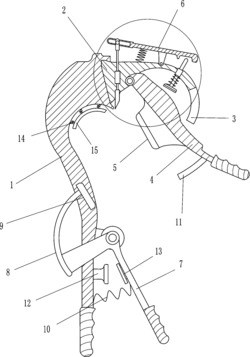

1.一种柚子树培育辅助去皮器,包括有手持夹板(1)和弧形刀套(2),手持夹板(1)上设置有弧形刀套(2),弧形刀套(2)远离手持夹板(1)一侧开有弧形槽(3),其特征是:还包括有摆动刀架(4)、刀片(5)和去皮装置(6),弧形刀套(2)内转动式设置有摆动刀架(4),摆动刀架(4)上间隔设置有两个刀片(5),弧形刀套(2)上设置有能够对树皮切割的去皮装置(6);

去皮装置(6)包括有摆动杆(601)、第一弹性件(602)、第一导向套(603)、去皮刀(604)、滑轴(605)、第二导向套(606)、第一顶杆(607)和第二弹性件(608),弧形刀套(2)外壳上转动式设置有摆动杆(601),摆动杆(601)与弧形刀套(2)外壳之间设置有第一弹性件(602),弧形刀套(2)靠近手持夹板(1)一侧设置有第一导向套(603),第一导向套(603)内活动式设置有去皮刀(604),去皮刀(604)刀把位置设置有滑轴(605),摆动杆(601)上开有滑槽,滑槽与滑轴(605)之间滑动式连接,弧形刀套(2)远离手持夹板(1)一侧设置有第二导向套(606),第二导向套(606)内活动式设置有第一顶杆(607),第一顶杆(607)与第二导向套(606)之间设置有第二弹性件(608);

还包括有摆动架(7)、弧形杆(8)、弹性顶块(9)、第三弹性件(10)和第二顶杆(11),手持夹板(1)的握把处转动式设置有摆动架(7),摆动架(7)上设置有弧形杆(8),弧形杆(8)上设置有弹性顶块(9),摆动架(7)与手持夹板(1)之间设置有第三弹性件(10),摆动刀架(4)上设置有第二顶杆(11)。

2.按照权利要求1所述的一种柚子树培育辅助去皮器,其特征是:还包括有卡套(12)和卡杆(13),手持夹板(1)上设置有卡套(12),摆动架(7)上设置有卡杆(13),手持夹板(1)与卡杆(13)配合。

3.按照权利要求2所述的一种柚子树培育辅助去皮器,其特征是:还包括有第四弹性件(14)和弹性摩擦块(15),手持夹板(1)内侧均匀设置有第四弹性件(14),第四弹性件(14)上设置有弹性摩擦块(15)。
