专利号: 2019108837873
申请人: 金螳螂精装科技(苏州)有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种装配式单元龙骨隔墙系统,其特征在于,包括:

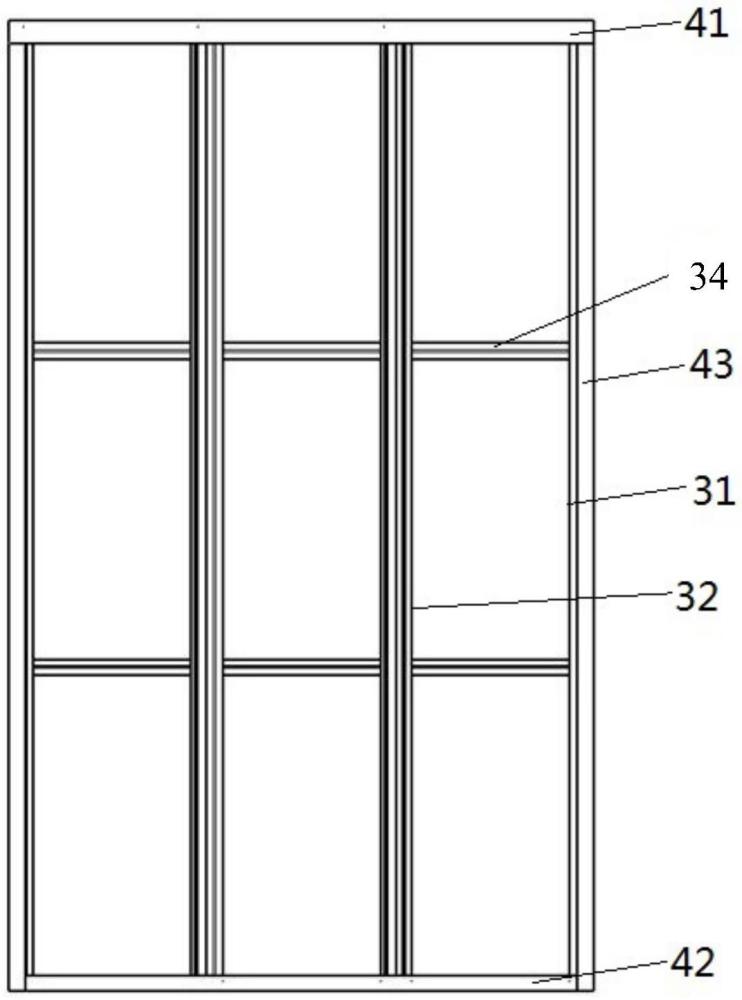

龙骨隔墙,其包括多个相拼接的单元龙骨隔墙,所述单元龙骨隔墙包括单元龙骨框架、隔音保温层(1)以及管线(2),所述龙骨框架包括凹龙骨(31)、凸龙骨(32)、转接件(33)以及中间龙骨(34),所述凹龙骨(31)和所述凸龙骨(32)位于所述中间龙骨的侧边,所述中间龙骨(34)位于中间位置,所述中间龙骨(34)的两端通过所述转接件(33)分别连接所述凹龙骨(31)和所述凸龙骨(32);

天地边龙骨,其包括天龙骨(41)、地龙骨(42)以及边龙骨(43),所述天龙骨(41)设置于所述龙骨隔墙的顶部,所述地龙骨(42)设置于所述龙骨隔墙的底部,所述边龙骨(43)设置于所述龙骨隔墙的侧边;

所述隔音保温层(1)设置于所述中间龙骨(34)、所述凹龙骨(31)以及所述凸龙骨(32)所组成的方形框架内;所述凹龙骨(31)的连接边设置有连接凹槽(311),所述凸龙骨(32)的连接边设置有连接凸起(321);所述连接凹槽(311)和所述连接凸起(321)相匹配;相邻两所述单元龙骨隔墙的所述凹龙骨(31)和所述凸龙骨(32)相卡接;所述天龙骨(41)、所述地龙骨(42)以及所述边龙骨(43)均为U型轻钢;所述天龙骨(41)、所述地龙骨(42)以及所述边龙骨(43)与所述龙骨隔墙的四边卡接并通过自攻螺丝(5)固定连接;所述隔音保温层(1)包括岩棉和包覆于所述岩棉外侧的铝箔;所述管线(2)依次从所述中间龙骨(34)和所述凹龙骨(31)或依次从所述中间龙骨(34)和所述凸龙骨(32)中穿过,最终从所述单元龙骨隔墙的顶部穿出汇总。

2.根据权利要求1所述的一种装配式单元龙骨隔墙系统,其特征在于,每个所述单元龙骨隔墙中的所述中间龙骨(34)设置为多根。
