专利号: 2019108739936
申请人: 山东创品信息咨询服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

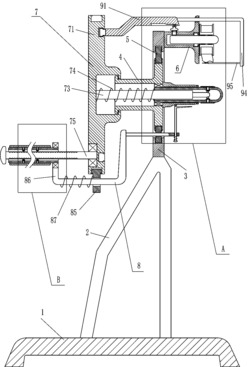

1.一种水龙头螺纹处生料带缠绕装置,包括有底座和支架,底座一侧安装有支架,其特征是,还包括有环形板、异形圆筒、环形滑板、固定组件、放置装置和夹紧装置,支架一端安装有环形板,环形板内转动式设有异形圆筒,异形圆筒通过环形滑板与环形板滑动式连接,环形板一侧设有固定组件,其中所述固定组件用于固定生料带,异形圆筒内设有放置装置,其中所述放置装置的放置部件用于放置水龙头,放置装置外侧设有夹紧装置,其中所述夹紧装置用于压紧生料带,使生料带紧贴水龙头螺纹处。

2.如权利要求1所述的一种水龙头螺纹处生料带缠绕装置,其特征是,固定组件包括有固定座和转动轴,环形板右侧面安装有固定座,固定座内转动式设有用于固定生料带的转动轴。

3.如权利要求2所述的一种水龙头螺纹处生料带缠绕装置,其特征是,放置装置包括有圆槽板、空心放置筒、方形滑动杆、第一弹簧和转动把手,异形圆筒左部配合设有圆槽板,异形圆筒右部转动式设有用于放置水龙头的空心放置筒,其中所述空心放置筒内孔为方形,圆槽板内左侧面中部安装有方形滑动杆,方形滑动杆右端位于空心放置筒内,圆槽板内左侧面连接有第一弹簧,第一弹簧绕在方形滑动杆上,第一弹簧右部与空心放置筒左部接触配合,圆槽板左侧面转动式安装有转动把手。

4.如权利要求3所述的一种水龙头螺纹处生料带缠绕装置,其特征是,夹紧装置包括有活动杆、L型压板、第二弹簧、斜面圆筒、滑动块、U型架、第三弹簧和空心把手,环形滑板内水平式滑动设有活动杆,活动杆右端滑动式设有L型压板,L型压板与活动杆之间连接有第二弹簧,第二弹簧处于拉伸状态,异形圆筒右侧面中部安装有斜面圆筒,空心放置筒位于斜面圆筒内,圆槽板侧面滑动式设有滑动块,滑动块内滑动式设有U型架,U型架与滑动块之间连接有第三弹簧,第三弹簧的弹力大于第一弹簧,U型架右侧与活动杆左端连接,U型架左部转动式安装有空心把手,转动把手位于空心把手内。

5.如权利要求4所述的一种水龙头螺纹处生料带缠绕装置,其特征是,还包括有切断装置,切断装置包括有异形槽板、摩擦块、第四弹簧、L型杆和切刀,圆槽板上滑动式设有异形槽板,固定座上部滑动式设有摩擦块,摩擦块顶部与异形槽板内底部的异形槽接触配合,摩擦块底部与转动轴摩擦配合,摩擦块与固定座之间连接有第四弹簧,第四弹簧处于压缩状态,固定座上部滑动式设有L型杆,L型杆左端与异形槽板右侧连接,L型杆内右侧面水平安装有用于切断生料带的切刀。

6.如权利要求5所述的一种水龙头螺纹处生料带缠绕装置,其特征是,还包括有滑杆、第五弹簧、橡胶摩擦板和接触圆杆,空心放置筒右部周向滑动式设有滑杆,滑杆内端与空心放置筒内侧面之间连接有第五弹簧,滑杆外端安装有橡胶摩擦板,方形滑动杆右端安装有接触圆杆,接触圆杆位于空心放置筒内,接触圆杆与滑杆内端接触配合。

7.如权利要求6所述的一种水龙头螺纹处生料带缠绕装置,其特征是,还包括有竖杆、第六弹簧和橡胶板握持板,空心把手周向滑动式设有竖杆,竖杆内端与空心把手内侧面之间连接有第六弹簧,竖杆外端安装有橡胶板握持板,转动把手周向开有凹槽,竖杆内端与凹槽配合。
