一种茶几
¥17000
专利号: 2019108614517
申请人: 浙江昌丽家居有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

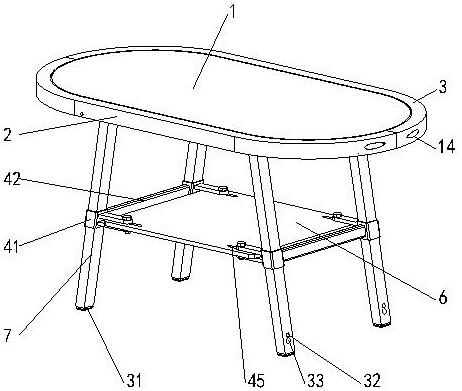

1.一种茶几,包括桌板(1)以及四个桌腿(7),其特征在于:还包括固定在桌板(1)外侧的固定框;所述固定框包括前半框(2)以及后半框(3);所述桌板(1)外侧连接有外卡沿环(4);所述前半框(2)以及后半框(3)内侧皆开有内卡槽(5);所述前半框(2)通过螺栓与后半框(3)连接;当前半框(2)与后半框(3)连接好时,所述前半框(2)的内卡槽(5)与后半框(3)的内卡槽(5)形成与外卡沿环(4)相匹配的内卡槽环;所述外卡沿环(4)卡于内卡槽环上;所述固定框下方镶嵌有金属固定件;所述桌腿(7)通过连接金属固定件与固定框连接;所述桌腿(7)下端安装有伸缩装置;所述四个桌腿(7)之间安装有放置板(6);所述放置板(6)通过调节机构与四个桌腿(7)连接;所述四个桌腿(7)与水平面呈倾斜状且倾斜角度相同;当四个桌腿(7)连接好后,位于左侧的两个桌腿(7)由上往下向左侧倾斜,位于右侧的两个桌腿(7)从上往下向右倾斜;所述桌腿(7)与水平面的倾斜角度为75°至85°;所述调节机构包括两个滑动装置;所述位于左侧的两个桌腿(7)上安装其中一个滑动装置,位于右侧的两个桌腿(7)上安装另一个滑动装置;所述滑动装置包括两个滑座(41);所述两个滑座(41)分别滑动安装于位于同一侧的两个桌腿(7)上;所述两个滑座(41)之间固定有一连接杆(42);所述滑座(41)侧边连有固定装置;所述固定装置包括上夹板(43)以及下夹板(44);所述放置板(6)四个角上分别开有与固定装置相对应的横向调节槽(45);所述固定装置通过紧固螺栓(46)与放置板(6)连接;所述紧固螺栓(46)依次穿过上夹板(43)以及横向调节槽(45)与下夹板(44)螺纹连接。

2.根据权利要求1所述的一种茶几,其特征在于:所述前半框(2)右侧连接有右撑板(8),后半框(3)左侧连接有左撑板(9);所述右撑板(8)后端连接有第一定位块(10),左撑板(9)前端连接有第二定位块(11);所述后半框(3)前侧开有与第一定位块(10)相对应的第一定位孔(12);所述前半框(2)后侧开有与第二定位块(11)相对应的第二定位孔;所述第一定位块(10)插置于第一定位孔(12),第二定位块(11)插置于第二定位孔内;所述右撑板(8)后端通过螺栓与后半框(3)连接;所述左撑板(9)前端通过螺栓与前半框(2)连接;所述前半框(2)两端分别通过螺栓与后半框(3)连接。

3.根据权利要求2所述的一种茶几,其特征在于:所述前半框(2)两端以及后半框(3)两端皆开有螺栓连接孔(13);所述螺栓连接孔(13)上皆卡接有外盖(14);所述外盖(14)侧边连接有卡条(15)。

4.根据权利要求2或3所述的一种茶几,其特征在于:所述右撑板(8)前后两端以及左撑板(9)前后两端皆设有连接座(21);所述连接座(21)内开有连接槽(22);所述金属固定件镶嵌于连接槽(22)内;所述金属固定件包括插置框(23)以及两片分别连接在插置框(23)两端的外保护沿(24);所述插置框(23)侧边还连接有螺纹座(25);所述桌腿(7)插置于插置框(23)内并通过固定螺栓(26)与插置框(23)连接;所述固定螺栓(26)穿过插置框(23)以及桌腿(7)与螺纹座(25)螺纹连接。

5.根据权利要求4所述的一种茶几,其特征在于:所述插置框(23)为倾斜框,相对应的连接槽(22)为倾斜槽。

6.根据权利要求1所述的一种茶几,其特征在于:所述伸缩装置包括支腿(31)、锁紧螺栓(32)以及定位装置;所述定位装置包括壳体(33)、滑块(34)以及弹簧(35);所述支腿(31)滑动连接于桌腿(7)下端;所述支腿(31)上开有多个固定孔(36);所述多个固定孔(36)沿支腿(31)方向等距排列;所述桌腿(7)上开有两个螺纹连接孔(37);所述两个螺纹连接孔(37)沿支腿(31)方向排列且两个螺纹连接孔(37)间距等于相邻固定孔(36)的间距;所述滑块(34)滑动连接于壳体(33)内,滑块(34)底部为一半球状;所述弹簧(35)位于壳体(33)内,弹簧(35)上端连接于壳体(33)顶部,下端连接滑块(34);所述两个螺纹连接孔(37)其中一个螺纹连接孔(37)与锁紧螺栓(32)螺纹连接且锁紧螺栓(32)底端插入相对应的固定孔(36)内,另一个螺纹连接孔(37)与壳体(33)螺纹连接且滑块(34)底部插置于该固定孔(36)。

7.根据权利要求6所述的一种茶几,其特征在于:所述固定孔(36)一共为10个。

8.根据权利要求1所述的一种茶几,其特征在于:所述桌板(1)与放置板(6)皆为透明板。
