专利号: 2019108610323
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

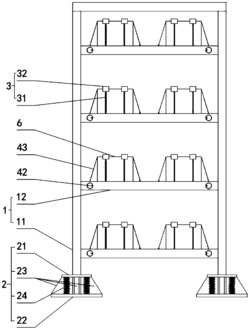

1.一种应用于船舶的高稳定性货架,包括货架本体(1),所述货架本体(1)包括四个立柱(11)以及设置在立柱(11)之间的多个放置板(12);其特征在于,所述货架本体(1)上设置有减振机构(2)和第一固定结构(3),所述减振机构(2)数量为四个,设置在四个所述立柱(11)底部,所述第一固定结构(3)固定设置在所述放置板(12)上;

所述减振机构(2)包括上顶板(21)、下底板(22)、支撑板(23)以及减振弹簧(24),所述下底板(22)一体化设置于所述立柱(11)底部位置;所述支撑板(23)数量为四个,一体化设置于所述立柱(11)底部四周;所述上顶板(21)设置于所述支撑板(23)顶部,所述上顶板(21)与支撑板(23)以及立柱(11)为一体式结构;所述减振弹簧(24)数量为四个,所述减振弹簧(24)顶部与上顶板(21)固定连接,底部与下底板(22)固定连接,所述减振弹簧(24)均匀分布在所述立柱(11)底部四周,与所述支撑货架本体(1)板间隔设置;

所述第一固定结构(3)固定设置于所述放置板(12)顶部,包括两个拉力弹簧(31)以及一个限位板(32),所述限位板(32)的底部设置有限位槽(321),使用时放置板(12)上的货箱(6)顶部嵌合在所述限位槽(321)内部,所述限位槽(321)为方形凹槽,所述限位板(32)两端分别连接一个拉力弹簧(31),两个拉力弹簧(31)的另一端分别于所述放置板(12)两侧固定连接,使用时放置板(12)放置于货箱(6)上方,两个拉力弹簧(31)从两侧将货箱(6)固定在放置板(12)上。

2.如权利要求1所述的一种应用于船舶的高稳定性货架,其特征在于,所述放置板(12)上还设置有第二固定结构(4),所述第二固定结构(4)包括弹力绳(43)放置腔(41)、旋转轴(42)、若干条弹力绳(43)、若干个弹力绳锁紧环(44)以及轴承(45);所述弹力绳(43)放置腔(41)位于所述放置板(12)内部,呈方形腔体结构,使用时货箱(6)放置于放置板(12)上,所述弹力绳(43)放置腔(41)位于货箱(6)一侧,若干个弹力绳锁紧环(44)位于所述货箱(6)另一侧;所述弹力绳锁紧环(44)为圆环结构,若干个所述弹力绳锁紧环(44)呈一字型分布在所述放置板(12)上,所述弹力绳锁紧环(44)与所述放置板(12)为一体式结构;

所述轴承(45)设置于所述弹力绳(43)放置腔(41)两端,所述旋转轴(42)一端连接一个轴承(45)的内环,另一端连接另一个所述轴承(45)的内环并贯穿弹力绳(43)放置腔(41),伸出至弹力绳(43)放置腔(41)外部;所述弹力绳(43)放置腔(41)顶部设置有若干个开口(122),若干条所述弹力绳(43)一端连接所述旋转轴(42),另一端通过开口(122)伸出至弹力绳(43)放置腔(41)外部,并绕过货箱(6),系紧在所述弹力绳锁紧环(44)上;

所述旋转轴(42)伸出外部一侧设置有锁紧机构(5),所述锁紧机构(5)包括周向分布在旋转轴(42)一端外周的滑槽(51)、套合在所述滑槽(51)上与旋转轴(42)滑动连接的滑动锁紧块(52)以及设置在放置一侧的锁紧腔(53),所述滑槽(51)数量为多个,均匀分布在所述旋转轴(42)外侧;所述滑动锁紧块(52)呈环形结构,其内侧上设置有嵌块(521),所述嵌块(521)的大小、形状、数量、位置与所述滑槽(51)的大小、形状、数量、位置相对应,所述嵌块(521)嵌合在所述滑槽(51)内部,实现滑动锁紧块(52)与所述旋转轴(42)滑动连接;所述滑动锁紧轴外周周向均匀设置有若干固定凸起(522),所述锁紧腔(53)的大小、形状、位置与所述滑动锁紧块(52)的大小、形状、位置相对应,使用时,滑动锁紧块(52)滑动至所述锁紧腔(53)内部,固定凸起(522)嵌合在所述锁紧腔(53)内部,实现旋转轴(42)角度限位,从而实现弹力绳(43)长度限定。

3.如权利要求2所述的一种应用于船舶的高稳定性货架,其特征在于,所述滑动锁紧块(52)一侧设置有把手(523)。

4.如权利要求2所述的一种应用于船舶的高稳定性货架,其特征在于,所述固定凸起(522)外部设置有由橡胶弹性体构成的弹力层(5221)。

5.如权利要求2所述的一种应用于船舶的高稳定性货架,其特征在于,所述旋转轴(42)一端一体化设置有挡板(421),所述挡板(421)一侧设置有旋转把手。

6.如权利要求1-5中任意一项所述的一种应用于船舶的高稳定性货架,其特征在于,所述放置板(12)两侧上一体式设置有第一固定环(121),所述限位板(32)两侧一体化设置有第二固定环(322),所述第一固定环(121)和第二固定环(322)均呈圆弧结构,所述拉力弹簧(31)两端设置有登山扣(311),通过登山扣(311)与第一固定环(121)和第二固定环(322)锁紧。

7.如权利要求1-5中任意一项所述的一种应用于船舶的高稳定性货架,其特征在于,所述放置板(12)上设置有若干个第一固定结构(3),其中每个货箱(6)上连接两个第一固定结构(3)。

8.如权利要求1-5中任意一项所述的一种应用于船舶的高稳定性货架,其特征在于,所述支撑板(23)为上窄下宽的直角梯形结构板体,所述支撑板(23)直角腰一侧与所述立柱(11)侧边固定连接。
