专利号: 2019108589731
申请人: 南京工程学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-01
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

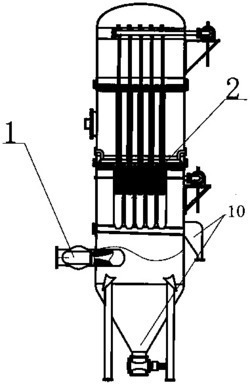

1.一种耐高温增压分级式复合除尘器,包括除尘机构,其特征在于:还包括增压进气机构(1),所述增压进气机构(1)延除尘器筒壁的切线方向安装在外壁上,所述除尘机构为耐高温复合除尘机构(2),包括陶瓷滤套(5)和滤芯(6),设有两层管板,管板将除尘室分割为上中下三部分,最上层管板多排悬挂滤芯(6),最下层管板多排悬挂陶瓷滤套(5),所述滤芯(6)和陶瓷滤套(5)一一对应,每个所述陶瓷滤套(5)套在对应的滤芯(6)外,所述陶瓷滤套(5)上设有细密通孔,孔径比滤芯(6)表面孔径大,所述陶瓷滤套(5)一端开口与管板法兰连接,一端开口和滤套清灰装置(4)连接,所述滤套清灰装置(4)一端为进风口,另一端和灰斗(10)连接。

2.如权利要求1所述的耐高温增压分级式复合除尘器,其特征在于:所述增压进气机构(1)包括弯管(13),扩压器(15),弯管(13)出气口有喷嘴(12),喷嘴(12)直径小于弯管(13)直径,增压进气机构(1)的扩压器(15)出气口前有喉管(14),喉管(14)出口直径小于扩压器(15)直径,从喷嘴(12)排出的气体由喉管(14)出口进入扩压器(15)。

3.如权利要求1所述的耐高温增压分级式复合除尘器,其特征在于:所述的滤芯(6)为滤袋式滤芯,所述滤袋形状为圆形滤袋。

4.如权利要求3所述的耐高温增压分级式复合除尘器,其特征在于:所述滤芯(6)的滤袋材料为聚四氟乙烯。

5.如权利要求1所述的耐高温增压分级式复合除尘器,其特征在于:所述滤套清灰装置(4)为圆柱形斜管,所述陶瓷滤套(5)为长圆柱形,陶瓷滤套(5)的底端为圆角,所有所述陶瓷滤套(5)底部都与斜管相连,所述斜管一端为进风口,另一端与所述灰斗(10)连接。

6.如权利要求5所述的耐高温增压分级式复合除尘器,其特征在于:所述的斜管与水平面有10‑20度夹角。

7.如权利要求5或6所述的耐高温增压分级式复合除尘器,其特征在于:所述斜管有多排,排数和所述陶瓷滤套(5)和所述滤芯(6)的排数一样且位置对应。

8.如权利要求1‑6任一项所述的耐高温增压分级式复合除尘器,其特征在于:所述管板的上表面设置有管板清灰装置(8),所述管板清灰装置(8)为环状管,所述环状管一端为进风口,另一端为出风口,所述环状管表面有细孔。

9.如权利要求3‑6任一项所述的耐高温增压分级式复合除尘器,其特征在于:还设有滤套清灰冷却装置(9),所述滤套清灰冷却装置(9)为环形管,所述环形管穿过陶瓷滤套(5)并围着所述滤芯(6)的滤袋,所述环形管下表面开设了多个微孔,所述环形管一端为进风口,另一端为出风口。

10.如权利要求3‑6任一项所述的耐高温增压分级式复合除尘器,其特征在于:还设有脉冲反吹清灰装置(7),所述脉冲反吹清灰装置(7)位于所述滤芯(6)上方,所述脉冲反吹清灰装置(7)设有和所述滤芯(6)数量相等的喷吹管,每一个所述喷吹管对应相通一个滤芯(6)的滤袋,每个喷吹管伸进滤袋二分之一至三分之二处,伸进滤袋部分的喷吹管体表面有细孔。
