1.一种智能生产线用于转料方法，其特征在于，该方法包括如下步骤：

槽形件（110）接收由前道工序设备卸出的待转送的工件；

将槽形件（110）的槽口向导料斜面（410）一侧调整进行卸料；

对当前卸出的工件在由槽口向导料斜面（410）上预设位置运动过程中的动能实施缓冲；

被缓冲的工件与导料斜面（410）上前一卸出的工件呈排列状布置；

通过将缓冲条（210）的一端搭设在导料斜面（410）上前一卸出的工件上表面，将缓冲条（210）的另一端向运动过来的工件延伸布置，以对运动过来的工件的动能实施缓冲，避免运动过来的工件直接与导料斜面（410）上前一卸出的工件发生碰撞；在对运动过来的工件完成缓冲之后，通过将缓冲条（210）从被缓冲的工件与导料斜面（410）上前一卸出的工件之间移出，使得被缓冲的工件与导料斜面（410）上前一卸出的工件相抵靠并呈排列状布置；

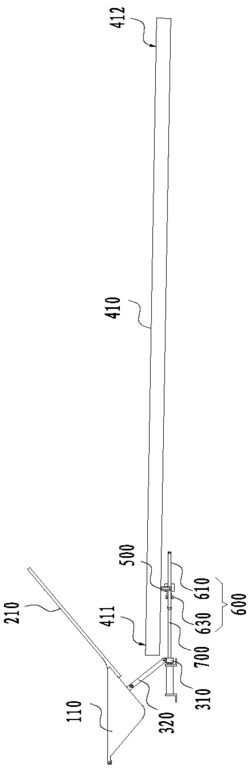

导料斜面（410）呈倾斜状布置，导料斜面（410）的A端（411）与槽形件（110）对应布置，转料组件（100）卸下的工件呈排列状布置在导料斜面（410）的B端（412），A端（411）的高度大于B端（412）的高度，导料斜面（410）上工件的身长方向与槽形件（110）的槽长方向一致；

缓冲条（210）装配在槽形件（110）上靠近导料斜面（410）的一侧边部，缓冲条（210）的长度方向与该侧边部向外延伸的方向一致；在当前卸出的工件滚动至预设位置后，缓冲条（210）的末端从当前卸出的工件与导料斜面（410）上前一卸出的工件之间抽离；

缓冲条（210）的长度与槽形件（110）的槽口形状按照如下要求设置：槽形件（110）翻转至槽形件（110）内的工件完全移出槽形件（110）的槽口之前，缓冲条（210）的末端能够搭设在导料斜面（410）上前一卸出的工件上表面；

缓冲条（210）具有内部空腔，内部空腔的长度方向与缓冲条（210）的长度方向一致，内部空腔用于在缓冲条（210）对当前卸出的工件的动能实施缓冲前充满气，并在缓冲条（210）的末端从当前卸出的工件与导料斜面（410）上前一卸出的工件之间抽离前将气体排空；

导料斜面（410）上设置有与缓冲条（210）相适配的空缺部（413），空缺部（413）与缓冲条（210）对应布置，在当前卸出的工件滚动至预设位置之前，缓冲条（210）条身的局部落入空缺部（413）且位于导料斜面（410）的下方；

还包括导向销（500）和B调节组件（600），导向销（500）与空缺部（413）对应布置，导向销（500）的身长方向与缓冲条（210）的身长方向相交布置，导向销（500）处于两种状态，其一为：在将缓冲条（210）抽离前，移动至缓冲条（210）条身的局部上方以调整缓冲条（210）末端抽离方向的工作位；其二为：在对当前卸出的工件的动能实施缓冲前，移动至允许缓冲条（210）条身的局部再次落入空缺部（413）的避让位；导向销（500）在移位过程中始终位于导料斜面（410）以下；

B调节组件（600）用于调节导向销（500）在工作位和避让位之间切换；

导向销（500）设置有两处，B调节组件（600）包括两个调节杆（610）和两个复位弹簧（620），两调节杆（610）相对布置在两处导向销（500）之间，两调节杆（610）的第一端均与机架铰接连接，两调节杆（610）的第二端均为自由端，两调节杆（610）的中部用于分别与对应的导向销（500）构成滑动抵靠配合，使得两导向销（500）向工作位/避让位移动；两个复位弹簧（620）分别与两个导向销（500）对应布置，用于在调节杆（610）撤除对导向销（500）的抵靠作用后驱使导向销（500）向避让位/工作位移动；

B调节组件（600）还包括位于两个调节杆（610）之间的滑套（630），滑套（630）与两个调节杆（610）之间分别连接有第一连杆（640），第一连杆（640）的两端分别与滑套（630）和调节杆（610）铰接连接，滑套（630）沿a方向滑动安装在转料装置上，滑套（630）沿a方向移动使得两调节杆（610）的自由端沿导向销（500）的身长方向相互远离/靠近，a方向与工件在导料斜面（410）上的输送方向相匹配；

还包括随动锁止机构（700），其用于在B调节组件（600）将导向销（500）调节至工作位时将导向销（500）锁止在工作位，并在缓冲条（210）的末端完全从当前卸出的工件与导料斜面（410）上前一工件之间抽离时，解除对导向销（500）所处位置的锁止；

随动锁止机构（700）包括有与滑套（630）构成滑动导向配合的推杆（710），滑套（630）套设在推杆（710）上，推杆（710）的两端部分别固定设有A推套（720）、B推套（730），滑套（630）位于A、B推套（730）之间，且A推套（720）靠近槽形件（110）布置；滑套（630）的移动轨迹上固定设置有锁止件（740），锁止件（740）用于与滑套（630）构成卡扣式锁止配合连接。

2.根据权利要求1所述的智能生产线用于转料方法，其特征在于，通过在导料斜面（410）上表面设置铺设由软质材料制成的缓冲层，以对在缓冲层上运动的工件的动能进行缓冲。
