专利号: 201910844905X
申请人: 台州市奥金电器股份有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种洗衣机的导电底座,包括四个分布于矩形四角的三角托座(1),其特征在于:三角托座(1)包括三角形的托板(11),托板(11)下端面的四周成型有边框(13),托板(11)的下端面上成型有与边框(13)相连通的L型凸台(12),所述相邻的三角托座(1)之间设有连接杆(2),连接杆(2)的两端插接固定在三角托座(1)的L型凸台(12)内;所述的三角托座(1)上设有导电垫脚(3);

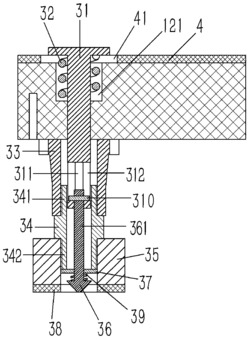

所述的导电垫脚(3)包括T型的上导电柱(31)和固定座(33),固定座(33)固定在L型凸台(12)拐角处的下端面上,L型凸台(12)内成型有贯穿托板(11)的沉孔(121),上导电柱(31)插接在沉孔(121)内并穿过L型凸台(12)插接在固定座(33)内,所述的L型凸台(12)的沉孔(121)内插接有上压簧(32),上压簧(32)的两端分别抵靠在上导电柱(31)的顶部和沉孔(121)的底面上;所述固定座(33)的下侧设有正六边形的调节块(34),调节块(34)的上、下端面分别成型有上螺套(341)和下螺套(342),上螺套(341)螺接在固定座(33)内,下螺套(342)螺接在环形的垫块(35)内,垫块(35)内插接固定有挡圈(37),挡圈(37)下侧的垫块(35)内插设有圆锥形的下导电头(36),下导电头(36)的上端面上成型有导电轴(361);所述上导电柱(31)的下端成型有插孔(311),插孔(311)相对的内壁上成型有插槽(312),导电轴(361)的上端插接在上导电柱(31)的插孔(311)内并与上导电柱(31)相电连接,导电轴(361)的上端插接有销轴(310),销轴(310)的两端插接在上导电柱(31)的插槽(312)内。

2.根据权利要求1所述的一种洗衣机的导电底座,其特征在于:所述的导电轴(361)上插套有下压簧(39),下压簧(39)的两端分别压靠在挡圈(37)和下导电头(36)上。

3.根据权利要求1所述的一种洗衣机的导电底座,其特征在于:所述三角托座(1)的上端面上粘贴固定有橡胶皮垫(4),橡胶皮垫(4)上成型有与上导电柱(31)相对的避让孔(41)。

4.根据权利要求1所述的一种洗衣机的导电底座,其特征在于:所述垫块(35)的下端面上粘贴固定有橡胶垫圈(38)。

5.根据权利要求1所述的一种洗衣机的导电底座,其特征在于:所述调节块(34)的上螺套(341)的螺纹旋向和下螺套(342)的螺纹旋向相反。

6.根据权利要求1所述的一种洗衣机的导电底座,其特征在于:所述托板(11)的下端面成型有斜置的筋板(14),筋板(14)的两端成型有在L型凸台(12)的内侧壁上。

7.根据权利要求1所述的一种洗衣机的导电底座,其特征在于:所述的固定座(33)由矩形的上部件和圆柱形的下部件组成,上部件和下部件均成型有中心孔,上部件的四角成型有套圈,上部件通过螺钉固定在三角托座(1)上,所述固定座(33)的中心孔孔径大于上导电柱(31)的直径。
