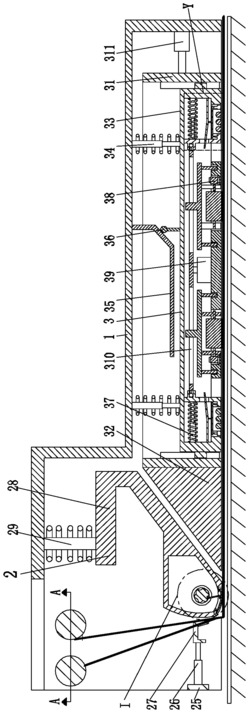

1.一种自粘性改性沥青防水卷材铺设装置,包括铺设框架(1),其特征在于:铺设框架(1)内壁上从前往后依次设置有放卷机构(2)与压实机构(3),且压实机构(3)抵靠在放卷机构(2)上;
所述放卷机构(2)包括通过轴承安装在铺设框架(1)上端内壁之间的收卷辊(21)与放卷辊(22),放卷辊(22)的左端设置有主动齿轮(23),主动齿轮(23)上啮合有从动齿轮(24),从动齿轮(24)安装在收卷辊(21)上,收卷辊(21)位于放卷辊(22)的前侧,铺设框架(1)的前端下侧内壁之间安装有横板(25),横板(25)上安装有伸缩弹簧杆(26),伸缩弹簧杆(26)上安装有辅助导向架(27),辅助导向架(27)抵靠在挤压块(28)上,挤压块(28)通过缓冲弹簧杆(29)安装在铺设框架(1)的内壁上;
所述压实机构(3)包括滑动设置在铺设框架(1)左右两端内壁上的压实框(31),压实框(31)的前端安装有三角驱动块(32),压实框(31)的后端通过气缸(311)与铺设框架(1)相连,压实框(31)的内壁上滑动设置有执行框(33),执行框(33)的上端通过支撑弹簧柱(34)安装在铺设框架(1)的内壁上,铺设框架(1)的内壁上设置有轨迹架(35),执行框(33)的内壁上安装有抵靠杆(36),抵靠杆(36)的上端抵靠在轨迹架(35)上;
所述执行框(33)架下端面的前后两端外侧对称开设有滚压槽,滚压槽内设置有滚压支链(37),执行框(33)架下端面的前后两端外侧开设有滚动槽,执行框(33)架的中部安装有电机B(39),电机B(39)的输出轴上安装有旋转杆(310),旋转杆(310)的前后两侧抵靠在滚压支链(37)上,旋转杆(310)的前后两侧对称开设有驱动槽,驱动槽内设置有滚动支链(38),滚动支链(38)位于滚动槽内。
2.根据权利要求1所述的一种自粘性改性沥青防水卷材铺设装置,其特征在于:所述辅助导向架(27)的后端开设有呈圆弧结构的安装槽,安装槽内均匀设置有辅助导向辊(271),辅助导向架(27)上设置有导引槽。
3.根据权利要求1所述的一种自粘性改性沥青防水卷材铺设装置,其特征在于:所述挤压块(28)为从前往后向上倾斜机构,挤压块(28)的中部开设有挤压腔,挤压块(28)的下端为圆弧结构,挤压腔的下端前侧开设有挤压槽,挤压槽内通过挤压弹簧杆(281)安装有挤压圆弧架(282),挤压圆弧架(282)上均匀开设有挤压孔,挤压孔内安装有按压弹簧杆(283),按压弹簧杆(283)上安装有橡胶按压块(284),橡胶按压块(284)位于挤压孔内,挤压腔内设置有转动支链(2A)。
4.根据权利要求3所述的一种自粘性改性沥青防水卷材铺设装置,其特征在于:所述转动支链(2A)包括安装在挤压腔内壁上的电机A(2A1),电机A(2A1)上连接有转动柱(2A2),转动柱(2A2)通过轴承安装在挤压腔的内壁上,转动柱(2A2)上均匀开设有圆弧凹槽,转动柱(2A2)上抵靠有转动杆(2A3),转动杆(2A3)呈Z字型结构,转动杆(2A3)通过轴承安装在挤压腔的内壁上,转动杆(2A3)的下端抵靠在挤压圆弧架(282)上。
5.根据权利要求1所述的一种自粘性改性沥青防水卷材铺设装置,其特征在于:所述滚压支链(37)包括安装在执行框(33)架内壁上的滚压弹簧杆(371),滚压弹簧杆(371)上安装有滚压支架(372),滚压支架(372)的侧壁上设置有U型槽(373),U型槽(373)与旋转杆(310)滑动连接,滚压支架(372)上设置有导引槽,执行框(33)架的内壁上设置有导引杆(374),导引杆(374)位于导引槽内,滚压支架(372)的下端开设有滚压槽,滚压支架(372)上通过滚压弹簧杆(371)安装有滚压安装架(375),滚压安装架(375)左右两端的内壁上从前往后等间距的设置有滚压柱(377)。
6.根据权利要求1所述的一种自粘性改性沥青防水卷材铺设装置,其特征在于:所述滚动支链(38)包括通过滑动配合方式连接在驱动槽内的T型架(381),T型架(381)的下端安装有滚动架(382),滚动架(382)的下端滑动设置在执行框(33)架上,滚动架(382)前后两端的内壁之间通过轴承均匀设置有滚动柱(383),滚动柱(383)上连接有滚动齿轮(384),滚动齿轮(384)上啮合有滚动齿条(385),滚动齿条(385)安装在滚动槽的内壁上。
7.根据权利要求5所述的一种自粘性改性沥青防水卷材铺设装置,其特征在于:所述导引杆(374)为后端向上倾斜的L型结构,滚压支架(372)上安装有导引柱,导引柱抵靠在导引杆(374)的外壁上。
8.根据权利要求2所述的一种自粘性改性沥青防水卷材铺设装置,其特征在于:所述放卷辊(22)上缠绕有防水卷材,防水卷材的一端固定在施工位置上,防水卷材上的隔离膜穿过导引槽缠绕在收卷辊(21)上。
9.根据权利要求1所述的一种自粘性改性沥青防水卷材铺设装置的施工方法,其特征在于:主要包括以下施工步骤;
步骤一,工作准备,将所述自粘性改性沥青防水卷材铺设装置安装在移动小车上,将防水卷材的一端粘贴在施工位置上进行固定后,人工控制移动小车带动所述自粘性改性沥青防水卷材铺设装置进行移动;
步骤二,铺设作业,所述自粘性改性沥青防水卷材铺设装置在移动作业中控制放卷机构(2)上的防水卷材进行匀速铺设,铺设作业中放卷辊(22)转动放卷同步带动收卷辊(21)对隔离膜进行收卷;
步骤三,压实平整,压实机构(3)通过滚压支链(37)与滚动支链(38)对铺设的防水卷材进行压实排气。
