专利号: 2019107906128
申请人: 嘉兴华维新能源有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

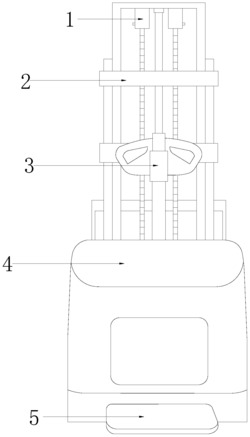

1.一种自动液压车上货提升机,其结构包括防偏式链条组件(1)、提升机机体(2)、操作手柄(3)、自动液压车车体(4)、加厚踏板(5),其特征在于:所述自动液压车车体(4)顶设有操作手柄(3),一侧接有机械加厚踏板(5),另一侧接有带防偏式链条组件(1)的提升机机体(2)。

2.根据权利要求1所述的一种自动液压车上货提升机,其特征在于:所述防偏式链条组件(1)包括有链轮(V0)、链条(V1)、齿轮组件(V2)、往复式旋转组(V3)、防尘罩(V4),所述防尘罩(V4)内设有与链条(V1)配合的链轮(V0),所述链条(V1)上均布有与往复式旋转组(V3)配合的齿轮组件(V2),所述齿轮组件(V2)包括有从动齿轮(V20)、基座(V21)、绝缘环(V22),所述基座(V21)贯穿于带有从动齿轮(V20)的绝缘环(V22),所述从动齿轮(V20)与往复式旋转组(V3)配合,所述基座(V21)与链条(V1)连接。

3.根据权利要求2所述的一种自动液压车上货提升机,其特征在于:所述从动齿轮(V20)包括有导向环(201)、夹块(202)、齿轮(203),所述齿轮(203)内设有夹块(202),外设有与绝缘环(V22)配合的导向环(201),所述齿轮(203)与往复式旋转组(V3)配合。

4.根据权利要求2所述的一种自动液压车上货提升机,其特征在于:所述基座(V21)包括有圆形扇罩(211)、磁铁环(212)、绝缘底片(213),所述绝缘底片(213)设有磁铁环(212)、圆形扇罩(211),所述绝缘底片(213)与绝缘环(V22)相连,所述圆形扇罩(211)与夹块(202)相接。
