专利号: 2019107744354
申请人: 绍兴市振尹纺织品有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-11-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

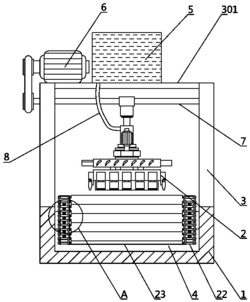

1.一种服装面料熨烫机,包括熨烫装置和传送装置,其特征在于:熨烫装置包括转盘、熨烫板,所述转盘侧面均匀分布有扇叶,转盘与连接柱靠近下端的侧面转动连接,转盘上侧中部凸起部位套接固定有从动齿轮,从动齿轮与旋转电机转轴上的主动齿轮啮合,旋转电机固定在连接柱上,转盘下侧设有星形导轨,十二个环形分布的滑杆上侧的滑块上端在星形导轨内滑动,所述十二个环形分布的滑杆分别在第二固定座上的滑轨内滑动,滑轨上侧设有条形导轨,滑块贯穿条形导轨至星形导轨内,滑杆向下拐角的一端穿出第二固定座,且滑杆向下拐角一端外侧与推块上端铰接,所述第二固定座下侧面与熨烫板上侧面固定连接。

2.根据权利要求1所述的一种服装面料熨烫机,其特征在于:所述传送装置包括两条输送链、若干输送板、四个主动链轮和若干从动链轮,且两条输送链左右平行分布,且每条输送链前后均匀两个主动链轮传动连接,四个主动链轮与底座上的动力机构传动连接,两条输送链之间均匀分布有输送板,输送板与输送链外凸的关节一一对应,且输送板两端分别与对应输送链上外凸关节固定连接,位于熨烫装置正下方的输送链部位的下侧均匀分布有从动链轮,从动链轮与输送链传动连接,且从动链轮与底座转动连接。

3.根据权利要求1所述的一种服装面料熨烫机,其特征在于:所述熨烫板为中空结构,且熨烫板下侧面均匀分布有蒸汽孔,熨烫板的中空部位与软水管一端贯通,软水管依次穿过第二固定座、连接柱,软水管另一端从连接柱靠近上端的侧面穿出,且软水管另一端与放置板上的蒸汽箱贯通连接。

4.根据权利要求1所述的一种服装面料熨烫机,其特征在于:所述连接柱上端与液压伸缩杆顶端固定连接,液压伸缩杆底端固定有第一固定座,第一固定座在水平放置的两根滑杆滑动,滑杆两端与支杆固定连接,左右两侧的支杆上端分别与放置板固定连接,两根滑杆之间的丝杆与第一固定座螺纹配合,且丝杠两端通过滚动轴承与支杆转动连接,丝杠左端穿出支杆,且丝杠左端的传动轮通过传送带与平移电机转轴上的传动轮传动连接,平移电机固定在放置板上侧左半部,放置板左右两侧分别与支杆上端固定连接。

5.根据权利要求1所述的一种服装面料熨烫机,其特征在于:所述转盘上侧和下侧的连接柱部位均设有限定位置的凸环。

6.根据权利要求1所述的一种服装面料熨烫机,其特征在于:所述星形导轨为六凸六凹结构,使滑块与星形导轨内凹和外凸的数目对应。

7.根据权利要求1所述的一种服装面料熨烫机,其特征在于:所述滑杆向下拐角一端内侧设有凸起,滑杆向下拐角一端的凸起与推块背侧接触。

8.根据权利要求1所述的一种服装面料熨烫机,其特征在于:所述推块下端背离熨烫板一侧设有用于增大摩擦的波浪形凸起结构。
