专利号: 2019107645880
申请人: 李永成
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

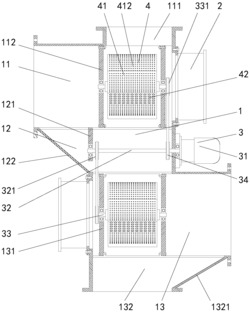

1.一种干湿垃圾分类处理器,包括壳体(1)、固定安装在所述壳体(1)上的两个风机(2)、设置在所述壳体(1)上的传动机构(3)和由所述传动机构(3)驱动的两个散料器(4),两个所述散料器(4)在竖直方向上排开,其特征在于:所述壳体(1)从上到下依次为一级分离区筒壳(11)、传动区壳体(12)和二级分离区筒壳(13),所述一级分离区筒壳(11)和所述二级分离区筒壳(13)均为水平对应两侧开口结构,其中一个所述风机(2)固定安装在所述一级分离区筒壳(11)的一端开口处,且该所述风机(2)的风向正对所述一级分离区筒壳(11)的另一开口端,另一个所述风机(2)固定安装在所述二级分离区筒壳(13)的一端开口处,且该所述风机(2)的风向正对所述二级分离区筒壳(13)的另一开口端,两个所述散料器(4)分别位于所述一级分离区筒壳(11)内和所述二级分离区筒壳(13)内,所述散料器(4)上相对中心轴阵列分布四个弧形的散料叶片(41),所述散料器(4)上相对中心轴阵列分布四排沿轴向均匀排布的多个散料杆(42),四排所述散料杆(42)与四个所述散料叶片(41)相对所述散料器(4)的中心轴相间分布,四个所述散料叶片(41)上相对所述散料器(4)中心轴垂直的同一侧的侧面上开设有抽壳式的灌风槽(411),四个所述散料叶片(41)上相对该侧面对应的另一侧面封闭,两个所述散料器(4)上的所述灌风槽(411)均面向所述风机(2)的风向设置,所述散料叶片(41)的两个弧形面上都均匀分布有相对弧形面垂直且与所述灌风槽(411)贯通的泄风孔(412);

所述传动机构(3)包括固定安装在所述传动区壳体(12)外侧壁上的电机(31)、与所述电机(31)输出轴固定连接的驱动轴(32)、两个传动轴(33)和两个传动带(34),所述驱动轴(32)水平转动安装在所述传动区壳体(12)内,所述驱动轴(32)上设有两个驱动带轮(321),其中一个所述传动轴(33)水平转动安装在所述一级分离区筒壳(11)内,另一个所述传动轴(33)水平转动安装在所述二级分离区筒壳(13)内,两个所述传动轴(33)靠近所述风机(2)一端均设有从动带轮(331),其中一个所述传动带(34)套接在其中一个所述驱动带轮(321)和其中一个所述传动轴(33)的所述从动带轮(331)上,另一个所述传动带(34)套接在另一个所述驱动带轮(321)和另一个所述传动轴(33)的所述从动带轮(331)上,两个所述传动轴(33)分别一一对应从两个所述散料器(4)的中心轴处穿过,所述传动轴(33)并与穿过的所述散料器(4)固定连接;

所述一级分离区筒壳(11)内设有两个竖直安装的一级分离轴承架(112),位于所述一级分离区筒壳(11)内的所述传动轴(33)水平转动安装在两个所述一级分离轴承架(112)上,所述传动区壳体(12)设有竖直安装的传动区轴承架(121),所述驱动轴(32)水平转动安装在所述传动区壳体(12)的侧壁和所述传动区轴承架(121)上,所述二级分离区筒壳(13)内设有两个竖直安装的二级分离轴承架(131),位于所述二级分离区筒壳(13)内的所述传动轴(33)水平转动安装在两个所述二级分离轴承架(131)上。

2.根据权利要求1所述的一种干湿垃圾分类处理器,其特征在于:所述一级分离区筒壳(11)上端设有进料口(111),所述进料口(111)位于所述散料器(4)的正上方。

3.根据权利要求1所述的一种干湿垃圾分类处理器,其特征在于:所述传动区壳体(12)内设有一级斜坡(122),所述二级分离区筒壳(13)的底端设有落料口(132),在所述落料口(132)处设有二级斜坡(1321),所述一级斜坡(122)和所述二级斜坡(1321)均面向所述风机(2)的风向设置。

4.根据权利要求1所述的一种干湿垃圾分类处理器,其特征在于:采用上述干湿垃圾分类处理器对干湿垃圾进行分类处理的具体方法如下:

S1:启动传动机构(3):启动电机(31),电机(31)将带动驱动轴(32)转动,驱动轴(32)上的两个驱动带轮(321)将通过两个传动带(34)分别带动两个从动带轮(331),从而实现两个传动轴(33)转动,两个传动轴(33)将分别带动两个散料器(4)转动,使得两个散料器(4)保持转动处于待工作状态;

S2:启动风机(2):将两个风机(2)全部开启,使得两个风机(2)处于待工作状态,并分别向一级分离区筒壳(11)和二级分离区筒壳(13)内鼓风,鼓出的风还将进入散料器(4)的灌风槽(411)内,并进一步从泄风孔(412)中泄出;

S3:投入干湿混合垃圾:将干湿混合垃圾从进料口(111)处投入;

S4:干湿混合垃圾一级分离:投入的干湿混合垃圾将直接落在一级分离区筒壳(11)内的散料器(4)上,落在散料叶片(41)的外弧形面上将直接被打散,而落向散料叶片(41)的内弧形面上将经过散料杆(42)被初次打散并被散料叶片(41)的内弧形面兜住,随着散料器(4)转动,被兜住的干湿混合垃圾将随着转动而翻动且第二次经过散料杆(42)被打散,并将落在相邻的散料叶片(41)的外弧形面上被打散,在转动散料的过程中,泄风孔(412)中的风对将干湿混合垃圾散开起到辅助作用,被散开的干湿混合垃圾在风机(2)的鼓风吹动下,密度较小相对较轻的干垃圾将被从一级分离区筒壳(11)的开口端吹出, 密度较大相对较重的湿垃圾和混杂的残留干垃圾将从传动区壳体(12)内掉落至二级分离区筒壳(13)内,实现一级分离;

S5:干湿混合垃圾二级分离:掉落在二级分离区筒壳(13)内的干湿混合垃圾将直接落在散料器(4)上,位于二级分离区筒壳(13)内的散料器(4)和位于一级分离区筒壳(11)内的散料器(4)的作用相同,均是起到散料的作用,而风机(2)鼓出的风将进一步将残留的干垃圾从二级分离区筒壳(13)的开口端吹出,基本完成干垃圾分离剔除的湿垃圾将最终从落料口(132)处排出,实现二级分离;

S6:分类整理:将完成分离的干湿混合垃圾按照干垃圾和湿垃圾分类整理。
