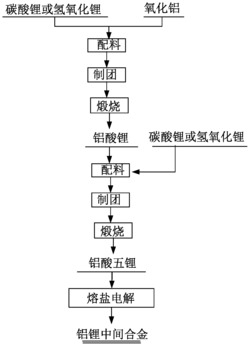

1.一种熔盐电解生产铝锂中间合金的方法，其特征在于，以氧化铝作为骨料，与碳酸锂或氢氧化锂进行一次煅烧，以一次煅烧产物作为骨料，再与碳酸锂或氢氧化锂进行二次煅烧，以二次煅烧产物作为电解原料，在熔融的氟盐体系中，以液态铝液为阴极，熔盐电解合金化制备铝锂中间合金，具体步骤包括：

1)将碳酸锂或氢氧化锂与骨料氧化铝混合配料，然后压制成球团，制团压力为50～

150MPa，然后在700～1000℃煅烧1～10小时获得一次煅烧产物铝酸锂；

2)以一次煅烧产物铝酸锂为骨料，与碳酸锂或氢氧化锂进行配料制团，制团压力为50～150MPa，然后在700～1000℃煅烧1～10小时获得二次煅烧产物铝酸五锂；

3)将二次煅烧产物铝酸五锂破碎磨成细粉，粒度为0～0.1mm，以粉状的铝酸五锂为原料，以炭质材料为阳极和阴极进行电解，电解液是氯化物和氟化物的熔盐，其中氟化物的熔盐的质量百分含量占80％以上，氯化物的熔盐占20％以下，电解时在阴极上加入铝液，铝液厚度为5～30cm，电解过程中电解槽温度为高于混合电解质熔点20～100℃，每隔10～

100min加入一次原料铝酸五锂，每隔10～50h将阴极合金液取出1/20～1/2，然后向电解槽中加入阴极铝液量1/20～1/2的纯铝液；从电解槽取出的合金为铝锂中间合金。

2.根据权利要求1所述的一种熔盐电解生产铝锂中间合金的方法，其特征在于，所述的步骤1中，当碳酸锂与氧化铝混合配料时，碳酸锂与氧化铝的摩尔比为0.90～1.10:1；当氢氧化锂与氧化铝混合配料时，氢氧化锂与氧化铝的摩尔比为1.90～2.10:1。

3.根据权利要求1所述的一种熔盐电解生产铝锂中间合金的方法，其特征在于，所述的步骤2中，当碳酸锂与铝酸锂混合配料时，碳酸锂与铝酸锂的摩尔比为4.90～5.10:1，当氢氧化锂与铝酸锂配料时，氢氧化锂与铝酸的摩尔比为7.90～8.10:1。

4.根据权利要求1所述的一种熔盐电解生产铝锂中间合金的方法，其特征在于，所述的步骤3中，氯化物包括LiCl和KCl中的一种或两种，氟化物包括氟化铝、冰晶石、氟化钾和氟化锂、氟化钠中的一种或几种。

5.根据权利要求1所述的一种熔盐电解生产铝锂中间合金的方法，其特征在于，所述的步骤3中，阳极采用石油焦，阴极炭质材料为无烟煤质炭块、半石墨质炭块、半石墨化炭块或石墨化炭块中的一种。

6.根据权利要求1所述的一种熔盐电解生产铝锂中间合金的方法，其特征在于，所述的步骤1或步骤2中的碳酸锂、氧化铝、氢氧化锂为工业品，纯度均大于98％，粒度为＜1mm。

7.根据权利要求1所述的一种熔盐电解生产铝锂中间合金的方法，其特征在于，所述的铝锂中间合金中锂含量在5％～20％。
