专利号: 2019107248848
申请人: 黄炫豪
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

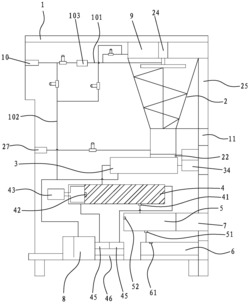

1.一种厨余预处理回收装置,其特征在于包括:

机体(1);

搅碎器(2),具有投放口(21),用于搅碎厨余;

螺旋挤压式脱水器(3),所述脱水器(3)的进料口与搅碎器(2)的出料口连接,并用于对进入脱水器(3)内的厨余进行脱水,所述脱水器(3)具有固体料出口(31)和污水出口(32);

污水净化器(8),所述污水出口(32)通过管路与污水净化器(8)连接;

干燥器(4),所述干燥器(4)的进料口与固体料出口(31)连接,并用于对进入干燥器(4)内的厨余进行烘干;

存放器(5),所述存放器(5)的进料口与干燥器(4)的出料口连接,用于暂时存放干燥后的厨余;

所述存放器(5)包括存放漏斗(53)和驱动存放漏斗(53)的震动盘(54);

包装架(6),位于存放器(5)的下料口下方,用于安装包装袋以接住从存放器(5)下料口落下的厨余;

真空包装装置(7),用于对装有固体厨余的包装袋进行真空包装;

所述搅碎器(2)的出料口处设有能将搅碎器(2)的出料口打开和关闭的第一下料开关(22),所述干燥器(4)的出料口处设有能将干燥器(4)的出料口打开和关闭的第二下料开关(41),所述干燥器(4)内设有湿度传感器(42),在所述湿度传感器(42)检测到干燥器(4)内的空气达到设定湿度时,第二下料开关(41)打开并开启干燥器(4)的出料口,所述存放器(5)的下料口处设有能将存放器(5)的下料口打开和关闭的第三下料开关(51),所述存放器(5)内设有用于检测存放器(5)内储存的固体厨余的存放量的存料检测传感器(52),所述机体(1)内或包装架(6)上设有用于检测包装架(6)上是否安装有包装袋的包装袋检测传感器(61),在所述包装袋检测传感器(61)检测到包装架(6)上安装有包装袋,且所述存料检测传感器(52)检测到固体厨余的存放量达到设定量时,第三下料开关(51)打开并开启存放器(5)的下料口。

2.根据权利要求1所述的一种厨余预处理回收装置,其特征在于还包括:

供水系统,所述供水系统具有与外部水源连接的源水接口(10),所述供水系统包括用于向搅碎器(2)中供水的第一供水支路(101)和向污水净化器(8)中供水的第二供水支路(102),所述第一供水支路(101)上设有速热式加热器(103);

清洁剂存放盒(9),所述清洁剂存放盒(9)通过管路与第一供水支路(101)和第二供水支路(102)连接。

3.根据权利要求2所述的一种厨余预处理回收装置,其特征在于:所述搅碎器(2)包括搅碎器壳体(20),所述搅碎器壳体(20)内设有搅碎刀(23),所述搅碎器壳体(20)外设有能驱动搅碎刀(23)转动的搅碎电机(24),所述搅碎器壳体(20)上设有能够打开和关门投放口(21)的密封门(25),所述搅碎器壳体(20)内设有与第一供水支路(101)连接的洒水器(26)。

4.根据权利要求1所述的一种厨余预处理回收装置,其特征在于:所述脱水器(3)包括脱水器壳体(30),所述脱水器壳体(30)内部设有与其相配合的有轴螺旋片(33),所述脱水器壳体(30)外部设有驱动有轴螺旋片(33)旋转的脱水电机(34)。

5.根据权利要求1所述的一种厨余预处理回收装置,其特征在于:所述干燥器(4)包括干燥器壳体(40),所述干燥器壳体(40)内设有与其相配合的无轴螺旋片(42),所述干燥器壳体(40)外部设有用于驱动无轴螺旋片(42)正转和反转的干燥电机(43),所述干燥器壳体(40)内位于无轴螺旋片(42)围起的中空位置设有发热管(44)。

6.根据权利要求5所述的一种厨余预处理回收装置,其特征在于:所述干燥器壳体(40)上连接有用于对其内进行循环吹风的风干系统,所述风干系统包括通过管路分别连接在干燥器壳体(40)的前后两端的风机(45),所述风机(45)的出风口上设有空气过滤器(46)。

7.一种利用权利要求1所述的厨余预处理回收装置进行厨余预处理回收的方法,其特征在于包括以下步骤:

A、从厨余预处理装置的投放口(21)投放厨余到搅碎器(2)内,所述厨余预处理装置包括有供水系统,所述供水系统具有与外部水源连接的源水接口(10),所述供水系统包括用于向搅碎器(2)中供水的第一供水支路(101),所述干燥器(4)包括干燥器壳体(40),所述干燥器壳体(40)内设有与其相配合的无轴螺旋片(42),所述干燥器壳体(40)外部设有用于驱动无轴螺旋片(42)正转和反转的干燥电机(43),所述干燥器壳体(40)内位于无轴螺旋片(42)围起的中空位置设有发热管(44),所述干燥器壳体(40)上连接有用于对其内进行循环吹风的风干系统,所述风干系统包括通过管路分别连接在干燥器壳体(40)的前后两端的风机(45),所述风机(45)的出风口上设有空气过滤器(46);

B、根据设定的厨余投放量,从第一供水支路(101)往搅碎器(2)内放入定量的水,然后再启动搅碎器(2)搅碎厨余;

C、搅碎完成后,开启搅碎器(2)的出料口,使搅碎后的厨余进入脱水器(3),采用螺旋挤压方式进行压榨脱水,在螺旋挤压过程中,污水不断从污水出口(32)排挤出,固体厨余经压榨脱水后不断从固体料出口(31)排挤出并进入干燥器(4)中;

D、固体厨余干燥和消毒:固体厨余进入干燥器(4)后,通过无轴螺旋片(42)旋转使固体厨余在干燥器壳体(40)内前后移动,通过无轴螺旋片(42)的正转和反转,翻动固体厨余,并且通过发热管(44)加热,进行干燥和高温消毒,另外启动风机(45)对干燥器壳体(40)内部循环吹风,带动水蒸气蒸发,空气经过空气过滤器(46)排出;

E、干燥到设定湿度后,湿度传感器(42)检测到并向控制系统发送信号而开启干燥器(4)的出料口,通过无轴螺旋片(42)旋转使干燥后的固体厨余下到存放器(5)中暂时存放起来;

F、按设定好的厨余数量自动出料:存放器(5)的固体厨余达到设计数量后,所述存料检测传感器(52)检测到并向控制系统发送信号,同时当所述包装袋检测传感器(61)检测到包装架(6)上安装有包装袋后,开启存放器(5)的下料口,使存放器(5)中固体厨余按设定的量放出到包装袋内;

G、将装有固体厨余的包装袋取出,并放入真空包装装置(7)进行真空包装。
