专利号: 2019107102456
申请人: 常州工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 装饰艺术
更新日期:2024-09-06
缴费截止日期: 暂无
联系人

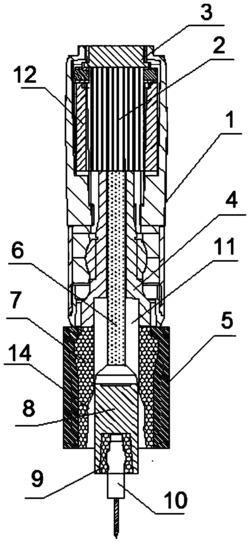

摘要:

权利要求书:

1.一种可自动更换不同尺寸刀头的雕刻刀,其特征在于,包括大尺寸刀头夹紧机构、小尺寸刀头夹紧机构、大刀头存储刀库盘、小刀头存储刀库盘以及换刀机械手,其中,所述大尺寸刀头夹紧机构用于对大尺寸的雕刻刀进行夹紧固定,所述小尺寸刀头夹紧机构负责对小尺寸的雕刻刀进行夹紧固定;

所述小尺寸刀头夹紧机构同轴布设在所述大尺寸刀头夹紧机构的内侧,且所述小尺寸刀头夹紧机构在所述大尺寸刀头夹紧机构内能够沿着其轴向方向往复移动;

所述换刀机械手用于将大刀头存储刀库盘或小刀头存储刀库盘上的雕刻刀更换至所述大尺寸刀头夹紧机构或小尺寸刀头夹紧机构上;所述大刀头存储刀库盘上存储设置有多个大尺寸的大雕刻刀,所述小刀头存储刀库盘上存储设置有多个小尺寸的小雕刻刀。

2.根据权利要求1所述的一种可自动更换不同尺寸刀头的雕刻刀,其特征在于,还包括固定轴筒,所述固定轴筒的上部内固定设置有线性驱动机构,所述线性驱动机构驱动所述小尺寸刀头夹紧机构在所述大尺寸刀头夹紧机构内沿着其轴向方向往复移动。

3.根据权利要求1所述的一种可自动更换不同尺寸刀头的雕刻刀,其特征在于,所述线性驱动机构为气缸、液压缸或者滚珠丝杠驱动机构,所述小尺寸刀头夹紧机构在所述线性驱动机构驱动下运动至上方且位于所述大尺寸刀头夹紧机构的内部时,所述大尺寸刀头夹紧机构能够对所述小尺寸刀头夹紧机构进行锁紧固定。

4.根据权利要求2所述的一种可自动更换不同尺寸刀头的雕刻刀,其特征在于,所述固定轴筒的上端还设置有联轴器,所述联轴器与雕刻机上的主轴传动连接,所述固定轴筒的上部还设置有控制该装置的夹紧动作的控制器。

5.根据权利要求4所述的一种可自动更换不同尺寸刀头的雕刻刀,其特征在于,所述固定轴筒内还设置有竖直延伸的加强导向套,所述线性驱动机构的输出端连接有导向柱,所述导向柱导向的套设在所述加强导向套内,且所述导向柱的下端与所述小尺寸刀头夹紧机构的上端固定连接。

6.根据权利要求5所述的一种可自动更换不同尺寸刀头的雕刻刀,其特征在于,所述小尺寸刀头夹紧机构包括定位头和小液压锁紧套,其中,所述定位头的上端固定在所述导向柱的下端,所述定位头的下端设置有下端大的锥形孔,且所述锥形孔内固定设置有所述小液压锁紧套,所述小液压锁紧套能够对小雕刻刀的夹紧段进行锁紧固定。

7.根据权利要求1所述的一种可自动更换不同尺寸刀头的雕刻刀,其特征在于,所述大尺寸刀头夹紧机构包括外钢套和大液压锁紧套,所述外钢套的上端固定连接在所述固定轴筒下端,且所述外钢套的内壁上固定设置有所述大液压锁紧套,所述大液压锁紧套的内锁紧孔壁上设置有对大雕刻刀进行定位与锁紧的锁紧槽,且所述定位头的外径小于所述内锁紧孔的最小内径位置的内径。

8.根据权利要求1所述的一种可自动更换不同尺寸刀头的雕刻刀,其特征在于,所述大雕刻刀、小雕刻刀的夹紧段上均设置有对其进行锁紧与定位的弧形夹紧凸起段。

9.根据权利要求6所述的一种可自动更换不同尺寸刀头的雕刻刀,其特征在于,所述小刀头存储刀库盘同轴套设在所述大刀头存储刀库盘的中心,且所述大刀头存储刀库盘的内壁上或者小刀头存储刀库盘的外壁上设置有导向滑套,多个所述大雕刻刀圆周阵列卡设套设在所述大刀头存储刀库盘上,多个所述小雕刻刀圆周阵列卡设套设在所述小刀头存储刀库盘上,所述小刀头存储刀库盘和所述大刀头存储刀库盘共用一个所述换刀机械手。

10.根据权利要求6所述的一种可自动更换不同尺寸刀头的雕刻刀,其特征在于,所述小刀头存储刀库盘和所述大刀头存储刀库盘独立的设置,且分别设置在所述固定轴筒的两侧,且小刀头存储刀库盘和所述大刀头存储刀库盘独立的设置有各自的换刀机械手。
