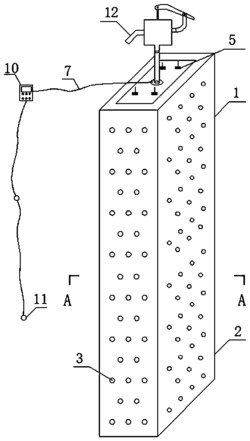

1.一种电磁排水抗滑桩，其特征在于，包括：空心桩、碎石(4)、锚索(6)、线圈(7)、抽水管(8)、控制器(10)、水分计(11)、手提抽水泵(12)和高频交流电源；

所述的空心桩包括第一类空心桩(1)和第二类空心桩(2)，第一类空心桩(1)底板封闭，底板上预埋锚具(5)，桩壁布置若干透水孔(3)；第二类空心桩(2)下端侧壁布置若干透水孔(3)，第二类空心桩(2)同轴嵌套于第一类空心桩(1)内，顶端平齐；

所述的碎石(4)填充于第一类空心桩(1)和第二类空心桩(2)之间，顶部安放盖板(13)，锚索(6)一端锚固于第一类空心桩(1)的底板预埋锚具(5)，穿过碎石(4)，另一端由锚具(5)固定于盖板(13)上；

所述的线圈(7)缠绕抽水管(8)外壁；线圈(7)通过导线与高频交流电源连接；

所述的抽水管(8)下端的管壁具有若干个透水孔(3)，外壁套有若干个定位支架(9)，嵌套于第二类空心桩(2)内，且顶部露出；

所述的手提抽水泵(12)安装在抽水管(8)顶端；

所述水分计(11)设置在两根空心桩之间的坡体内；

所述的控制器(10)安放在坡外，控制器(10)分别与水分计(11)和线圈(7)连接，控制线圈(7)通电与断电；

当土体含水率大于控制器(10)的界限含水率时，高频交流电源与控制器(10)及线圈(7)接通，线圈(7)产生交变磁场促使边坡中的水分通过透水孔(3)进入空心桩内，再通过抽水管(8)和手提抽水泵(12)将坡体内水排到坡外；当土体含水率小于控制器(10)的界限含水率时，控制器(10)控制线圈(7)断电；

所述第一类空心桩(1)外侧抱箍有滤网；

所述的线圈(7)为直径1.0～2.0mm的铜线绕制而成，铜线表面包有绝缘层；

所述的空心桩截面形式为圆形、矩形或梯形；第一类空心桩(1)靠山侧布置有密集的钢筋，其余侧布置较少的钢筋；

所述的透水孔(3)为圆形，直径为10～40mm，间距为20～25cm；

所述的碎石(4)采用粒径为30～80mm的卵石或石子；

所述的盖板(13)上设有中心圆孔和四个小孔，盖板(13)几何尺寸稍小于第一类空心桩(1)的内部尺寸。

2.一种权利要求1所述磁排水抗滑桩的施工方法，其特征在于，包括以下步骤：(1)勘察设计及放线：勘察山体的工程地质条件和潜在滑动面，进行计算设计；根据工程设计对抗滑桩和水分计(11)的位置进行测量定位；

(2)预制空心桩：按设计尺寸，预制第一类空心桩(1)、第二类空心桩(2)，第一类空心桩(1)、第二类空心桩(2)侧壁上梅花形布置预留直径为10～40mm，间距为20～25cm的透水孔(3)；

(3)挖孔和施工准备：按照步骤(1)确定的桩位，按设计桩长桩径，开挖桩孔，并施做护壁；将预制完成的空心桩和碎石(4)运送到施工现场；

(4)安放空心桩：先在第一类空心桩(1)内穿四根锚索(6)，锚索(6)长度大于桩孔深2～

3m，锚索(6)一端锚固在底板预埋锚具(5)处，另一端穿出第一类空心桩(1)顶端；将第一类空心桩(1)吊置于孔内，钢筋较密的一侧安放于靠山侧，垂直安放就位，将四根锚索(6)暂时固定在地面；其次将第二类空心桩(2)吊放于第一类空心桩(1)内；

(5)填碎石：给两类空心桩之间从下往上分层填碎石(4)并振捣，填至距桩顶1.0m为止；

(6)安放盖板和张拉锚索：将盖板(13)嵌套于第一类空心桩(1)内，张拉锚索(6)施加预应力，盖板(13)挤压碎石(4)，并用锚具(5)将锚索(6)锚固于盖板(13)上；

(7)安放抽水管：抽水管(8)外壁缠绕线圈，套上定位支架(9)，嵌套于第二类空心桩(2)内，线圈穿出桩外；

(8)安装抽水管和水分计：抽水管(8)顶端安装手提抽水泵(12)，水分计(11)安放于相应的孔内，并用土体填充孔洞，数据线引出坡面；

(9)连线：坡外安装控制器(10)，将控制器(10)分别与线圈(7)、水分计(11)和高频交流电源连接；

(10)设定控制器(10)转换界限含水率，施工完成。
