专利号: 2019106629433
申请人: 周梅香
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

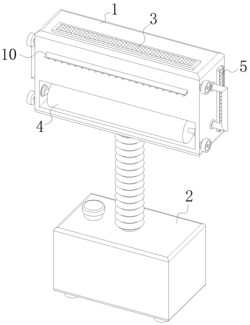

1.一种市政建筑用楼宇外墙玻璃防滴水擦洗装置,包括盒体(1),其特征在于:所述盒体(1)的底部插接有波纹管的顶端,且波纹管的底端与箱式水泵(2)的出水口连接,盒体(1)的顶部固定连接有通风网(3),且通风网(3)贯穿盒体(1)的内顶部,盒体(1)内腔的下半部活动安装有毛筒(4),且毛筒(4)的左右两端分别与盒体(1)内壁的左右两侧活动连接,盒体(1)的左右两侧均固定连接有进风网(5),且两个进风网(5)分别贯穿盒体(1)内壁的左右两侧,盒体(1)的内腔后半部设置有导风框(6),且导风框(6)的左右两侧分别与两个进风网(5)的相对一侧固定连接,导风框(6)的内腔中部嵌装有两个集气囊(7),且两个集气囊(7)呈上下对称状设置,集气囊(7)的左右两侧呈开口状分别与两个进风网(5)的相对一侧固定连接,位于导风框(6)内腔上半部的集气囊(7)正面呈等距插接有若干排气件(8),位于导风框(6)内腔下半部的集气囊(7)正面的左右两侧均插接有排气件(8),排气件(8)远离集气囊(7)的一端均贯穿导风框(6)正面的中部,波纹管的顶端延伸至毛筒(4)的后上方并固定安装有控液机构(9),盒体(1)正面的顶部内固定安装有刮水机构(10)。

2.根据权利要求1所述的一种市政建筑用楼宇外墙玻璃防滴水擦洗装置,其特征在于:与位于导风框(6)内腔下半部集气囊(7)连接的排气件(8)位于控液机构(9)的后侧,与上半部集气囊(7)连接的排气件(8)和刮水机构(10)连接,所述排气件(8)包括排气管头(81)、封闭软片(82)和磁块(83),排气管头(81)横向穿插在导风框(6)内,排气管头(81)的前后两端分别贯穿导风框(6)的正面和集气囊(7)的内前壁,封闭软片(82)的数量为两个,且两个封闭软片(82)的相背一侧分别与排气管头(81)内壁的上下两侧固定连接,磁块(83)的数量为两个,且两个磁块(83)分别固定连接在两个封闭软片(82)的相对一侧并相吸。

3.根据权利要求1所述的一种市政建筑用楼宇外墙玻璃防滴水擦洗装置,其特征在于:所述控液机构(9)包括软管(91)、喷水筒(92)、雾化喷头(93)和受力片(94),喷水筒(92)的数量为七个,且七个喷水筒(92)每两个相邻喷水筒(92)之间通过软管(91)连接,软管(91)与喷水筒(92)的内腔连通,雾化喷头(93)固定连接在喷水筒(92)的前侧并与喷水筒(92)的内腔连通,受力片(94)的数量为两个,且两个受力片(94)分别套装在位于控液机构(9)内最左侧和最右侧的喷水筒(92)上,位于控液机构(9)中部的喷水筒(92)固定连接在波纹管的顶端并与波纹管的内腔连通。

4.根据权利要求3所述的一种市政建筑用楼宇外墙玻璃防滴水擦洗装置,其特征在于:所述受力片(94)位于与导风框(6)内腔下半部集气囊(7)连接的排气件(8)前侧,雾化喷头(93)朝向毛筒(4)的顶部。

5.根据权利要求1所述的一种市政建筑用楼宇外墙玻璃防滴水擦洗装置,其特征在于:所述刮水机构(10)包括连通口(101)、支撑板(102)、橡胶刮刀(103)、导水海绵(104)、海绵板(105)、弯折管(106)、导气管(107)和喷气管头(108),连通口(101)开设在盒体(1)正面的顶部并与盒体(1)的内腔连通,支撑板(102)固定连接在盒体(1)的正面并位于连通口(101)的上方,橡胶刮刀(103)粘接在支撑板(102)的底部,若干条导水海绵(104)呈排状等距嵌装在橡胶刮刀(103)的底部内,海绵板(105)的前侧与盒体(1)的内前壁固定连接并位于连通口(101)的上方,导水海绵(104)的后端贯穿连通口(101)并与海绵板(105)固定连接,弯折管(106)呈排状等距固定连接在盒体(1)的正面并位于连通口(101)的下方,且弯折管(106)的顶端朝向橡胶刮刀(103),导气管(107)的前端插接在盒体(1)的内前壁内并与弯折管(106)连通,且导气管(107)的后端与位于导风框(6)内腔上半部集气囊(7)内的排气件(8)连接,导气管(107)的顶部等距插接有若干与自身内腔连通的喷气管头(108)。

6.根据权利要求5所述的一种市政建筑用楼宇外墙玻璃防滴水擦洗装置,其特征在于:所述弯折管(106)和导气管(107)的数量均与位于导风框(6)内腔上半部集气囊(7)内的排气件(8)数量相同,喷气管头(108)呈倾斜状朝向海绵板(105)。
