专利号: 2019106489885
申请人: 厦门东翔工程设计有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种地面下沉防开裂施工方法,其特征在于,包括如下步骤:

S1:基层地面(1)夯实;

S2:在夯实后的基层地面(1)上插入地梁(2),并对基层地面(1)进行再次压实;

S3:在地梁(2)内部插设有竖直钢筋(22),竖直钢筋(22)直径为8mm,并在地梁(2)上浇筑挡土墙(21),在相邻挡土墙(21)之间连接有水平的加固板(9),在挡土墙(21)上预留有竖直的截面呈凸形的连接槽(211),加固板(9)与连接槽(211)配合使用;

S4:在基层地面(1)上铺设填料层(3),并对填料层(3)进行压实;填料层(3)的厚度为3

450mm-550mm,填料层(3)由碎石和粘性土组成,填料层(3)干密度≥2.1t/m ,碎石粒径≤

50mm;

S5:在填料层(3)的上方浇筑混凝土板层(4),混凝土板层(4)的厚度为120mm,同时在混凝土板层(4)内埋设有多个加固钢筋(41),加固钢筋(41)的直径为8mm,相邻加固钢筋(41)间的距离为200mm,在浇筑混凝土板层(4)时,在混凝土板层(4)间留有结构缝(42),结构缝(42)和地梁(2)在同一竖直面内;

S6:在混凝土板层(4)的上方铺设有回填土层(5),并对回填土层(5)进行压实;S7:在回填土层(5)的上方浇筑一层混凝土固结层(6)。

2.根据权利要求1所述的一种地面下沉防开裂施工方法,其特征在于:S4中,碎石和粘性土的比例为3:7。

3.根据权利要求1所述的一种地面下沉防开裂施工方法,其特征在于:S4中,填料层(3)采用分层压实的方法,分层厚度为250mm,压实系数不小于0.95。

4.根据权利要求1所述的一种地面下沉防开裂施工方法,其特征在于:S4中,在填料层(3)的上方铺设有一层厚度为15mm的弹性层(7),弹性层(7)由环氧树脂和橡胶粉组成。

5.根据权利要求1所述的一种地面下沉防开裂施工方法,其特征在于:S5中,结构缝(42)的宽度为30mm。

6.根据权利要求1所述的一种地面下沉防开裂施工方法,其特征在于:在竖直方向上,挡土墙(21)设置在结构缝(42)的一侧。

7.根据权利要求1所述的一种地面下沉防开裂施工方法,其特征在于:在回填土层(5)和混凝土固结层(6)之间铺设有级配砂石层(8)。

8.根据权利要求1所述的一种地面下沉防开裂施工方法,其特征在于:相邻加固板(9)的之间的距离为100mm。

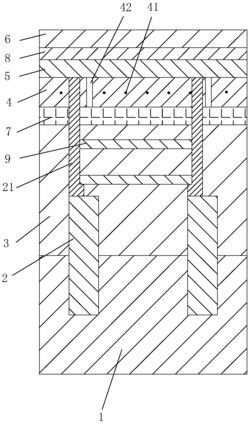

9.一种地面下沉防开裂结构,其特征在于:从下至上依次包括基层地面(1)、填料层(3)、弹性层(7)、混凝土板层(4)、回填土层(5)、砂石层(8)和混凝土固结层(6),在基层地面(1)与填料层(3)之间设有地梁(2),地梁(2)一端插入基层地面(1)内,一端插入填料层(3)内,在地梁(2)上插设有竖直钢筋(22),并在地梁(2)上浇筑挡土墙(21),挡土墙(21)的顶端依次穿过填料层(3)、弹性层(7)、混凝土板层(4)位于回填土层(5)的下方,在挡土墙(21)上留设有连接槽(211),在连接槽(211)内设有与之配合使用的加固板(9),在混凝土板层(4)开设有结构缝(42)。
