专利号: 2019106166662
申请人: 闽江学院
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

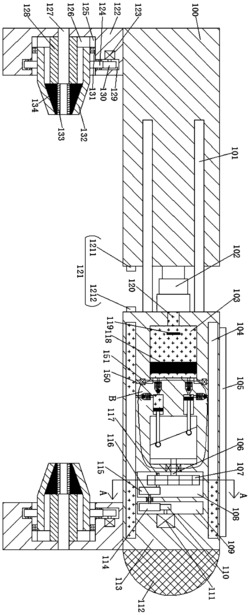

1.一种电梯钢丝绳安全性能检测装置,其特征在于:其包括左右相对的第一主体(100)和第二主体(113),所述第二主体(113)左端中心固定连接有液压伸缩杆(102),所述液压伸缩杆(102)另一端与所述第一主体(100)相对应的端面固定连接,所述第二主体(113)左端端面上设有以所述液压伸缩杆(102)中心对称的并且呈四角分布的导滑杆(101),所述导滑杆(101)右端伸进所述第一主体(100)内并且与之滑动连接,所述第二主体(113)内设有用于驱动所述液压伸缩杆(102)伸缩的液压传输测定装置,所述液压传输测定装置右端设有高效恒定油压系统,所述高效恒定油压系统右端设有用于驱动其的强力动力源机构,所述第一主体(100)和第二主体(113)底部最远离相互靠近端固定连接有相对称的钢丝绳夹具体(122)。

2.根据权利要求1所述的一种电梯钢丝绳安全性能检测装置,其特征在于:所述液压传输测定装置包括设置在所述第二主体(113)内中心的液压缸(103),所述液压缸(103)左端连通设有与所述液压伸缩杆(102)连通的油管(120),所述液压缸(103)内滑动连接有第一活塞(118),所述液压缸(103)后端内壁上固定连接有位于所述第一活塞(118)左端的压力检测传输板(119),所述第二主体(113)顶部固定连接有液晶显示器(105),所述液晶显示器(105)通过导线与所述压力检测传输板(119)电气连接。

3.根据权利要求1所述的一种电梯钢丝绳安全性能检测装置,其特征在于:所述高效恒定油压系统包括设置在所述第二主体(113)内位于所述液压缸(103)右端的第一传动腔(152),所述第一传动腔(12)与所述液压缸(103)之间设有上下对称的抽压槽(153),所述抽压槽(153)与所述液压缸(103)之间设有第一开关槽(137),所述第一开关槽(137)两端分别通过管道与液压缸(103)和抽压槽(153)连通,所述抽压槽(153)远离所述第二主体(113)中心端设有第二开关槽(142),所述第二开关槽(142)与所述抽压槽(153)之间通过管道连通,所述第二主体(113)内设有上下对称的储油腔(104),所述储油腔(104)通过管道与储油腔(104)连通,所述第一开挂槽(137)内设有用于封装右端开口的第一密封球(139),所述第一密封球(139)左端与所述第一开关槽(137)内壁之间固定连接有第一推力弹簧(138),所述第二开关槽(142)远离所述抽压槽(153)端设有用于封装对应端开口的第二密封球(139),所述第二密封球(139)靠近所述抽压槽(153)端与对应内壁之间固定连接有第二推力弹簧(140),所述储油腔(104)、第一开关槽(137)、第二开关槽(142)、抽压槽(153)和管道内全部注满机油,所述抽压槽(153)内滑动连接有第二活塞(136),所述第二活塞(136)右端中心固定连接有推杆(143),所述推杆(143)贯穿所述抽压槽(153)和所述第一传动腔(152)之间的内壁,所述推杆(143)右端伸进所述第二传动腔(152)内并且固定连接有铰接球(144),所述第二传动腔(152)内转动连接有推力圆柱(146),所述推力圆柱(146)左端设有斜面,所述斜面上开凿有环形槽(145),所述铰接球(144)伸进所述环形槽(145)内并且与之滑动连接,所述铰接球(144)只能在环形槽(145)内滑动不可沿轴向移动,所述推力圆柱(146)右端中心固定连接有第一转轴(106),所述液压缸(103)右端与所述储油腔(104)之间连通设有回油管(150),所述回油管(150)上设有电磁控制阀(151)。

4.根据权利要求1所述的一种电梯钢丝绳安全性能检测装置,其特征在于:所述强力动力源机构包括设置在所述第一传动腔(108)右端的第二传动腔(108),所述第二传动腔(108)右端设有第三传动腔(109),所述第一转轴(106)右端伸进所述第二传动腔(108)内并且固定连接有花瓣盘(107),所述第二传动腔(108)与所述第三传动腔(109)之间转动地安装有位于所述第一转轴(106)底部的第二转轴(116),所述第二转轴(116)左端伸进所述第二传动腔(108)内并且固定连接有圆盘(115),所述圆盘(115)左端端面远离中心的位置上固定连接有用于拨动花瓣盘(107)的拨动杆(117),所述第二转轴(116)右端伸进所述第三传动腔(109)内并且固定连接有第一齿转轮(114),所述第三传动腔(109)右端内壁内嵌设有第一电机(111),所述第一电机(111)左端输出端末端固定连接有用于与所述第一齿转轮(114)齿合连接的第二齿转轮(110)。

5.根据权利要求1所述的一种电梯钢丝绳安全性能检测装置,其特征在于:所述钢丝绳夹具体(122)包括设置在其靠近中心端内开口向中心的圆柱槽(126),所述圆柱槽(126)侧面内壁内相通设有中心对称的多个卡槽(125),所述钢丝绳夹具体(122)内还设有贯通所述圆柱槽(126)的第四传动腔(129),所述圆柱槽(126)内壁中心上固定连接有芯柱(128),所述芯柱(128)和所述钢丝绳夹具体(122)前端端面内开设有位于所述圆柱槽(126)和芯柱(128)中心的安装开口(127),所述安装开口(127)后侧延伸至所述圆柱槽(126)和芯柱(128)中心处,所述安装开口(127)贯穿所述钢丝绳夹具体(122)和芯柱(128)左右端面,所述圆柱槽(126)内转动连接有夹具头(132),所述夹具头(132)位于所述圆柱槽(126)内设有外螺纹空心圆柱,所述外螺纹空心圆柱套接芯柱(128),所述外螺纹空心圆柱侧面上固定连接有与所述卡槽(125)滑动连接的卡块(131),所述外螺纹空心圆柱位于所述圆柱槽(126)外部的部分设为空心锥台,所述空心锥台内腔内设有上下对称的递进挤压槽(147),所述递进挤压槽(147)内滑动连接有楔形夹块(134),所述楔形夹块(134)相对应的多面上开凿有钢丝绳咬合口(133),所述夹具头(132)前端内壁上开通有与所述安装开口(127)相对应的等同开口,所述第四传动腔(129)内转动连接有与所述外螺纹空心圆柱螺纹连接的外齿内螺纹圆环(124),所述第四传动腔(129)远离中心的内壁内嵌设有第二电机(123),所述第二电机(123)输出端末端固定连接有用于与所述外齿内螺纹圆环(124)啮合的第三齿转轮(130)。

6.根据权利要求1所述的一种电梯钢丝绳安全性能检测装置,其特征在于:所述第二主体(113)右端端部设有指示灯(112)。

7.根据权利要求1所述的一种电梯钢丝绳安全性能检测装置,其特征在于:所述第一主体(100)和第二主体(113)相对应的端面上设有光电识别器(121),所述光电识别器(121)包括设置在所述第一主体(100)端面上的光发生器(1211)和设置在所述第二主体(113)端面上的接受器(1212)。

8.根据权利要求1所述的一种电梯钢丝绳安全性能检测装置,其特征在于:本装置还包括无线遥控器,无线遥控器用于控制启动或关闭第一电机(111)、第二电机(123)、电磁控制阀(151)、液晶显示器(105)和光电识别器(121)。
