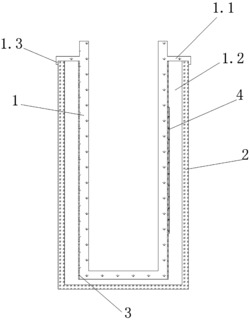

1.一种陶瓷养生杯，包括杯盖和杯体，所述杯体包括陶瓷内胆（1）和外杯体（2），其特征在于，所述陶瓷内胆（1）的外表面包裹有变色涂层（3），所述变色涂层（3）的外面设有图案层（4），所述外杯体（2）由透明材质制成；

所述陶瓷内胆（1）的杯口下方设有向外的凸环（1.1），所述外杯体（2）密闭连接在凸环（1.1）的下侧，所述陶瓷内胆（1）与外杯体（2）之间形成环形保温腔（1.2），所述变色涂层（3）位于环形保温腔（1.2）内；

所述凸环（1.1）最外侧的下端设有环形扣板（1.3），所述外杯体（2）的开口设置在环形扣板（1.3）内；

所述变色涂层（3）采用喷涂的方法包裹在陶瓷内胆（1）的外表面，具体步骤包括：S1、清洗陶瓷内胆（1）；

S2、将S1中清洗干净的陶瓷内胆（1）放入烘烤炉中，在150‑180℃烘烤8‑15分钟；

S3、检查清洁度，要求陶瓷内胆（1）表面光滑无污点；

S4、调配涂料，将环保光油和温感粉以重量比1:（4.5‑5.5）混合均匀，得到喷涂液；

S5、将S4中调配好的喷涂液均匀喷涂在陶瓷内胆（1）的外表面，将喷涂合格的陶瓷内胆（1）放入烘烤炉中，在150‑180℃烘烤10‑15分钟，得到变色涂层；

所述S5中将喷涂合格的陶瓷内胆（1）放入烘烤炉中，在150‑180℃烘烤10‑15分钟后，再在200‑240℃烘烤3‑5分钟；

所述环保光油的原料按重量比包括：水性丙烯酸树脂50%‑60%、分散剂0.4%‑0.7%、稳定剂7%‑12%、蜡粉0.3%‑0.6%、纯水30%‑40%；

所述温感粉的原料按重量比包括：甲醇改性三聚氰胺甲醛树脂1%‑5%、2‑(2‑4‑二甲苯胺基)‑3‑甲基‑6‑二乙氨基荧烷2%‑10%、双酚A 5%‑15%、正十四醇70%‑80%。

2.根据权利要求1所述的一种陶瓷养生杯，其特征在于，所述陶瓷内胆（1）由高白泥纳米瓷或骨瓷制成，所述外杯体（2）由透明玻璃或透明塑料制成。

3.根据权利要求1所述的一种陶瓷养生杯，其特征在于，S5中喷涂液分2‑5次均匀喷涂在陶瓷内胆（1）的外表面，所述变色涂层（3）厚度为30‑35μm，所述变色涂层（3）受热后为无色透明层。

4.根据权利要求1所述的一种陶瓷养生杯，其特征在于，所述图案层（4）的制备方法包括：设计图案，并打印在热转印纸上，用热转印机将图案热转印到变色涂层（3）上，得到图案层（4）。

5.根据权利要求4所述的一种陶瓷养生杯，其特征在于，所述陶瓷内胆（1）在喷涂变色涂层（3）、热转印图案层（4）后，紫外线消毒30‑40分钟。
