专利号: 2019105456795
申请人: 山东同其数字技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-09-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

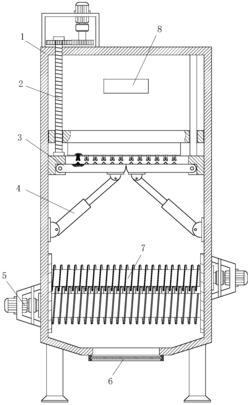

1.一种带有预处理工序的固体废物处理系统,包括处理箱体(1)、初破碎组件(2)和破碎辊(7),其特征在于:所述处理箱体(1)的内部靠近上端位置设置有进料口(8),所述处理箱体(1)的下内部中间设置有转动密封板(3),所述转动密封板(3)的上方设置有初破碎组件(2),所述转动密封板(3)的下端与处理箱体(1)之间连接有电动液压伸缩杆(4),所述处理箱体(1)的内部靠近下端位置均匀设置有两个破碎辊(7),所述破碎辊(7)的侧边安装有破碎电机(5),所述处理箱体(1)的底部设置有下料口(6);

所述初破碎组件(2)包括驱动电机(21)、从动齿轮(22)、丝杆(23)、滑动座(24)、破碎刀(25)、限位滑杆(26)和主动齿轮(27),其中,所述处理箱体(1)的内部两端分别固定有丝杆(23)和限位滑杆(26),所述丝杆(23)和限位滑杆(26)之间连接有滑动座(24),所述滑动座(24)的下端设置有破碎刀(25),所述丝杆(23)的上端固定有从动齿轮(22),所述处理箱体(1)的上端设置有驱动电机(21),所述驱动电机(21)的转轴固定有主动齿轮(27);所述破碎刀(25)为组合式,所述破碎刀(25)包括两片对称设置的弹性弧板(91);所述弹性弧板(91)的上端镶嵌在滑动座(24)的下表面上;所述破碎刀(25)上的两个弹性弧板(91)的上端相互贴合;所述破碎刀(25)上的两个弹性弧板(91)的下端相对岔开;所述弹性弧板(91)岔开的弧形面上间歇设置有V型凹槽(911);所述V型凹槽(911)从上到下逐渐增大;所述破碎刀(25)的下方设有一个三角滑块(92);所述三角滑块(92)滑动安装在转动密封板(3)的上的滑槽(93)内;所述三角滑块(92)的两侧均通过弹簧与滑槽(93)进行连接;所述滑槽(93)的两侧上方均设有压板(94);所述压板(94)用于限制三角滑块(92)只能在滑槽(93)内进行滑动;所述滑动座(24)与丝杆(23)之间通过螺纹滑动连接,所述滑动座(24)与限位滑杆(26)之间嵌套滑动连接;所述转动密封板(3)与处理箱体(1)之间通过轴销转动连接,且转动密封板(3)与处理箱体(1)之间连接处设置有密封垫;所述破碎辊(7)侧边连接的破碎电机(5)的转向相同,所述破碎辊(7)与处理箱体(1)之间通过轴承转动连接;所述处理箱体(1)的侧边设置有与进料口(8)相对应的漏斗;所述丝杆(23)与处理箱体(1)之间通过轴承转动连接,所述从动齿轮(22)与主动齿轮(27)之间通过齿轮啮合转动连接。

2.根据权利要求1所述的一种带有预处理工序的固体废物处理系统,其特征在于:所述三角滑块(92)的两个侧面为凹形弧面,且凹形弧面上均匀设置条状凸起(921);所述条状凸起(921)的间距等于弹性弧板(91)上相邻两个V型凹槽(911)之间的间距。

3.根据权利要求2所述的一种带有预处理工序的固体废物处理系统,其特征在于:所述破碎刀(25)上的两个弹性弧板(91)之间设有间隙(95)。
