专利号: 2019105334177
申请人: 合肥流明新能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

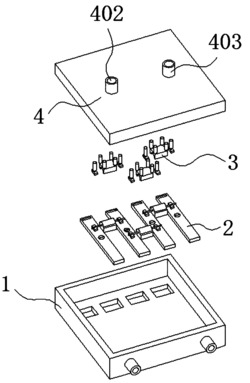

1.一种用于光伏发电的水冷型接线盒,包括安装盒(1)、电路组件(2)和盖板(4),其特征在于,所述电路组件(2)包括若干个用于连接光伏组件的接线条(201),且接线条(201)之间平行设置,所述接线条(201)均电性连接有导电块(202),相邻的两个接线条(201)的导电块(202)放置有二极管(203)的两端引脚,且二极管(203)的管体放置在下散热组件(204)上,所述下散热组件(204)与接线条(201)均固定连接在安装盒(1)的内底壁;

所述盖板(4)包括密封板(401),所述密封板(401)的上表面固定连接有总进水口(402)和总排水口(403),且盖板(4)的下表面固定连接有与二极管(203)一一对应的安装组件(3),每个所述安装组件(3)包括两个用于将二极管(203)的引脚夹紧在二极管(203)与压紧组件(301)之间的压紧组件(301)和一个用于将二极管(203)的管体限制在下散热组件(204)与上散热组件(302)之间的上散热组件(302),所述上散热组件(302)包括散热盖(3021);

所述散热盖(3021)上端面其中一个拐角处开设有第一进水孔(3027a),在所述第一进水孔(3027a)的对角处开设有第一出水孔(3027b),散热盖(3021)的内部开设有多个第一上连接孔(3027c),靠近二极管(203)管体两个端面的第一上连接孔(3027c)分别与第一进水孔(3027a)和第一出水孔(3027b)连通设置;所述下散热组件(204)的内部开设有匹配第一上连接孔(3027c)的第一下连接孔(3027d),所述第一上连接孔(3027c)和第一下连接孔(3027d)通过固定连接在第一上连接孔(3027c)端口处的连接环(3029)可拆卸的密封插接在一起共同构成围绕二极管(203)管体的螺旋型的通孔,且第一进水孔(3027a)、第一出水孔(3027b)、第一上连接孔(3027c)和第一下连接孔(3027d)共同构成第一导液通孔(3027),所述第一进水孔(3027a)和第一出水孔(3027b)的上端均固定插接有硬质伸缩管(3022),所述硬质伸缩管(3022)的上端通过第二弹簧(3024)连接有限位环(3025),所述限位环(3025)固定连接在硬质套管(3023)的上端开口的内侧壁,所述硬质套管(3023)活动套设在硬质伸缩管(3022)上,对应第一进水孔(3027a)的所述硬质套管(3023)与总进水口(402)贯通连接,对应第一出水孔(3027b)的所述硬质套管(3023)与总排水口(403)贯通连接,同时硬质套管(3023)固定连接在密封板(401)的下端面。

2.根据权利要求1所述的一种用于光伏发电的水冷型接线盒,其特征在于,所述压紧组件(301)还包括用于与二极管(203)引脚相抵触的绝缘压板(3011),所述绝缘压板(3011)的上端固定连接有伸缩杆(3012),所述伸缩杆(3012)套设有伸缩套筒(3013),且伸缩套筒(3013)的内顶壁通过第一弹簧(3014)与伸缩杆(3012)的上端面连接,所述伸缩套筒(3013)固定连接在密封板(401)的下端面。

3.根据权利要求1所述的一种用于光伏发电的水冷型接线盒,其特征在于,所述散热盖(3021)上端面还设置有第二进水孔(3028a)和第二出水孔(3028b),所述第二进水孔(3028a)、第二出水孔(3028b)、第一进水孔(3027a)和第一出水孔(3027b)在散热盖(3021)上端面呈矩阵分布,且第二进水孔(3028a)和第二出水孔(3028b)位于同一条对角上,所述第一进水孔(3027a)与第二进水孔(3028a)分别位于二极管(203)管体的两端,所述散热盖(3021)的内部开设有多个第二上连接孔(3028c),靠近二极管(203)管体两个端面的第二上连接孔(3028c)分别与第二进水孔(3028a)和第二出水孔(3028b)连通设置,所述下散热组件(204)的内部开设有匹配第二上连接孔(3028c)的第二下连接孔(3028d),所述第二上连接孔(3028c)的第二下连接孔(3028d)通过固定连接在第二上连接孔(3028c)端口处的连接环(3029)可拆卸的密封插接在一起共同构成围绕二极管(203)管体的螺旋型的通孔,且第二上连接孔(3028c)和第二下连接孔(3028d)构成的螺旋型的通孔与第一上连接孔(3027c)和第一下连接孔(3027d)构成的螺旋型的通孔旋向相同且交错设置,所述第二进水孔(3028a)、第二出水孔(3028b)、第二上连接孔(3028c)和第二下连接孔(3028d)共同构成第二导液通孔(3028),所述第二进水孔(3028a)、第二出水孔(3028b)的上端连接有硬质伸缩管(3022),硬质伸缩管(3022)连接有硬质套管(3023),且连接第二进水孔(3028a)、第二出水孔(3028b)的硬质伸缩管(3022)和硬质套管(3023)与连接第一进水孔(3027a)、第一出水孔(3027b)的硬质伸缩管(3022)和硬质套管(3023)的结构和安装方式均相同,且对应第二进水孔(3028a)的所述硬质套管(3023)与总进水口(402)贯通连接,对应第二出水孔(3028b)的所述硬质套管(3023)与总排水口(403)贯通连接。

4.根据权利要求1所述的一种用于光伏发电的水冷型接线盒,其特征在于,所述连接环(3029)的外圈侧壁铺设有密封垫圈。

5.根据权利要求1所述的一种用于光伏发电的水冷型接线盒,其特征在于,所述散热盖(3021)与下散热组件(204)由氧化铝陶瓷材料制成。
