1.一种可确保纸板折痕平直度的折痕机构，其特征在于：包括折痕刀轮，所述折痕刀轮包括多组上刀轮（31）及下刀轮（32），所述下刀轮（32）与升降机构连接，升降机构驱动下刀轮（32）竖直方向升降且与上刀轮（31）靠近或远离；所述升降机构驱动多组下刀轮（32）沿着纸板切口装置的出口垂直方向顺序升降；

所述下刀轮（32）的上方设置有第一压料板（33），所述第一压料板（33）的板长方向水平且沿着纸板移动方向平行，所述上刀轮（31）的下方设置有第二压料板（34），所述第二压料板（34）与第一压料板（33）平行，所述第一压料板（33）与第二压料板（34）之间间隔布置且构成纸板导出的通道；所述第一压料板（33）的下板面设置有第一成型槽（331），所述第一成型槽（331）的长度方向与第一压料板（33）平行，所述第二压料板（34）的上板面设置有第二成型槽（341），所述第二成型槽（341）的长度方向与第二压料板（34）平行，所述第一成型槽（331）及第二成型槽（341）的截面为“V”形，所述第一压料板（33）及第二压料板（34）靠近纸板切口装置的出口端分别向上及向下弧状延伸。

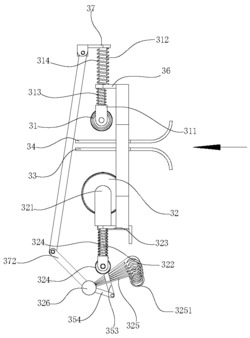

2.根据权利要求1所述的可确保纸板折痕平直度的折痕机构，其特征在于：所述下刀轮（32）转动式设置在第一轮架（321）上，所述第一轮架（321）上竖直向下延伸设置有第一支撑滑杆（322），所述第一支撑滑杆（322）竖直滑动在下机架（323）上，升降机构驱动第一支撑滑杆（322）竖直移动；所述第一支撑滑杆（322）的下端设置第一驱动滚轮（324），所述第一驱动滚轮（324）与升降驱动翅板（325）抵靠，所述升降驱动翅板（325）间隔设置在升降杆（326）上，转动机构驱动升降杆（326）转动，所述升降杆（326）杆长方向水平且与下刀轮（32）的轮芯平行。

3.根据权利要求2所述的可确保纸板折痕平直度的折痕机构，其特征在于：所述第一支撑滑杆（322）上套设有第一支撑弹簧（327），所述第一支撑弹簧（327）的两端分别与下机架（323）及第一驱动滚轮（324）抵靠；所述驱动翅板（325）沿着升降杆（326）长度方向间隔布置，所述驱动翅板（325）板面与水平面之间的夹角逐渐变小。

4.根据权利要求3所述的可确保纸板折痕平直度的折痕机构，其特征在于：所述驱动翅板（325）的延伸端设置有避让圆管（3251），所述避让圆管（3251）的长度方向与升降杆（326）平行。

5.根据权利要求4所述的可确保纸板折痕平直度的折痕机构，其特征在于：相邻下刀轮（32）之间还设置有中心刀轮（35），所述中心刀轮（35）转动式设置在第二轮架（351）上，所述第二轮架（351）上竖直向下延伸有第二支撑滑杆（352），所述第二支撑滑杆（352）的下端与第一连杆（353）的一端铰接，所述第二支撑滑杆（352）滑动设置在下机架（323）上，所述第一连杆（353）的另一端与第二连杆（354）的一端铰接，所述第二连杆（354）沿着升降杆（326）长度方向等间距布置，所述第二连杆（354）的杆长方向与升降杆（326）垂直，所述第一连杆（353）两端的铰接轴与升降杆（326）平行；所述第二支撑滑杆（352）上套设有第二支撑弹簧（355），所述第二支撑弹簧（355）的两端分别与下机架（323）及第二支撑滑杆（352）的杆端抵靠，所述中心刀轮（35）的上端轮缘高度低于下刀轮（32）的上端轮缘高度。

6.根据权利要求5所述的可确保纸板折痕平直度的折痕机构，其特征在于：所述上刀轮（31）转动式设置在第三轮架（311）上，所述第三轮架（311）上竖直向上设置有第三支撑滑杆（312），所述第三支撑滑杆（312）滑动伸出上机架（36），所述第三支撑滑杆（312）伸出上机架（36）的上端与升降机架（37）连接，所述升降机架（37）与第一升降连杆（371）铰接，所述第一升降连杆（371）的另一端与第二升降连杆（372）的一端铰接，所述第二升降连杆（372）的另一端固定在升降杆（326）上，所述升降杆（326）与第二升降连杆（372）垂直。

7.根据权利要求6所述的可确保纸板折痕平直度的折痕机构，其特征在于：所述第三轮架（311）滑动设置在第三支撑滑杆（312）上，所述第三支撑滑杆（312）上套设有第三支撑弹簧（313），所述第三支撑弹簧（313）两端分别与第三轮架（311）及上机架（36）抵靠。

8.根据权利要求7所述的可确保纸板折痕平直度的折痕机构，其特征在于：所述第三支撑滑杆（312）伸出上机架（36）上套设有第四支撑弹簧（314），所述第四支撑弹簧（314）的两端分别与上机架（36）及升降机架（37）抵靠。

9.纸板折痕装置，其特征在于：所述纸板折痕装置包括权利要求1至8任意一项所述的可确保纸板折痕平直度的折痕机构。
