专利号: 2019105030913
申请人: 合肥秋力鸣家具有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-22
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

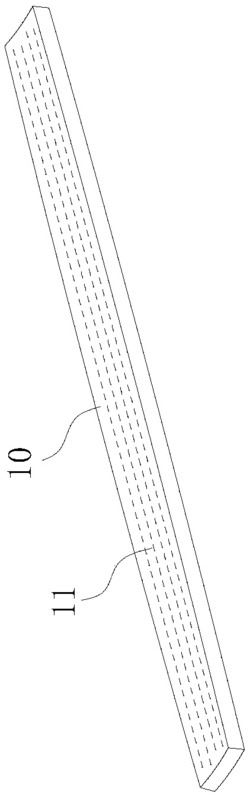

1.一种葡萄酒桶用桶材加工方法,其特征在于包括如下步骤:步骤1:桶材切割,将原木沿纵向纹理劈分成木坯,再对木坯进行进一步切割和打磨形成形状规整的长条形木板(10);

步骤2:桶材风干,将桶材堆放在露天环境下并码垛整齐,确保各桶材之间留有通风间隙,使桶材自然风干25‑30个月;

步骤3:桶材风干后,利用刨木机将桶材表面的风化层剔除,制成精坯;

步骤4:利用桶材成型机在桶材的截面加工成扇面形,所述桶材成型机,包括输送机构(20)、侧切机构(30)和弧面切割机构(40),所述输送机构(20)用于沿木板(10)长度方向对木板(10)进行输送,所述侧切机构(30)和弧面切割机构(40)设置在木板(10)输送路径旁侧,所述侧切机构(30)包括分置于木板(10)输送路径两侧的两个侧切刀具(31),两个侧切刀具(31)沿木板(10)宽度方向同步开合设置,所述弧面切割机构(40)位于木板(10)输送路径的上侧或下侧,所述弧面切割机构(40)包括回转刀具(41),所述回转刀具(41)的转轴与木板(10)的宽度方向垂直,回转刀具(41)的转轴相对于木板(10)长度方向倾斜设置使回转刀具(41)与木板(10)的板面形成斜切配合,且回转刀具(41)的转轴与木板(10)长度方向之间的夹角大小可调;其具体加工方法为:将桶材从输送机构(20)的进料端送入桶材成型机,两个侧切刀具(31)初始工位为相互靠近设置,随着桶材的持续进给,两个侧切刀具(31)先相互远离,直至切割到桶材的中心位置,然后两个侧切刀再相互靠近直至切割刀桶材尾部;

桶材侧面切削完成后进入弧面切割区域,回转刀具(41)首先以第一倾角切入桶材板面,随着桶材的进给,回转刀具(41)逐渐向第二倾角摆动,直至切割到桶材中心位置,随后回转刀具(41)反向摆动直至切割刀桶材尾部,所述第一倾角和第二倾角是指回转刀具(41)与桶材板面之间的夹角,其中第一倾角大于第二倾角;桶材弧面切割完毕后从输送机构(20)的出料端输出,桶材加工完成;

所述回转刀具(41)安装在一摆动支架(42)上,所述摆动支架(42)与固定机架(1)铰接,回转刀具(41)在木板(10)上的切割弧顶位于摆动支架(42)铰接轴(421)的轴线上;

所述弧面切割机构(40)还包括能够根据木板(10)宽度对回转刀具(41)的倾角进行自适应调节的联动控制机构(43),所述联动控制机构(43)被装配为当木板(10)宽度增大时,回转刀具(41)与木板(10)板面之间的夹角减小,且当木板(10)宽度减小时,回转刀具(41)与木板(10)板面之间的夹角增大;

所述联动控制机构(43)包括设置在木板(10)输送路径两侧的导轮(431),所述导轮(431)沿竖直轴线转动设置在导轮支架(432)上,所述导轮支架(432)沿木板(10)宽度方向活动设置,所述导轮支架(432)与机架之间设有能够驱使导轮支架(432)向木板(10)输送路径内侧移动的弹性单元,所述导轮支架(432)与摆动支架(42)之间设有传动机构,所述传动机构被装配为当导轮支架(432)向木板(10)输送路径外侧移动时能够驱动摆动支架(42)向第一方向摆动,且当导轮支架(432)向木板(10)输送路径内侧移动时能够驱动摆动支架(42)向第二方向移动,所述第一方向是使回转刀具(41)与木板(10)板面之间夹角减小的方向,所述第二方向是使回转刀具(41)与木板(10)板面之间夹角增大的方向;

所述传动机构包括导轮支架(432)上设置的顶杆(433),所述顶杆(433)的轴线与摆动支架(42)的铰接轴(421)同轴设置,所述摆动支架(42)的铰接轴(421)为中空的管状结构,且管壁上设有螺旋孔(422),所述顶杆(433)凸申至铰接轴(421)内,顶杆(433)上设有沿顶杆(433)径向凸伸设置的限位销(435),所述限位销(435)凸伸至螺旋孔(422)内并与螺旋孔(422)构成滑动配合。

2.根据权利要求1所述的葡萄酒桶用桶材加工方法,其特征在于:导轮(431)和木板(10)侧面之间的接触线与回转刀具(41)在木板(10)板面上的切割弧顶位于木板(10)的同一断面上。

3.根据权利要求1所述的葡萄酒桶用桶材加工方法,其特征在于:所述侧切刀具(31)安装在滑块(32)上,所述滑块(32)与水平滑杆(33)构成滑动配合,所述水平滑杆(33)与木板(10)输送路径垂直,所述滑块(32)上设有自上而下逐渐向木板(10)输送路径中心倾斜设置的导杆(34),所述木板(10)输送路径的下方设有沿竖直方向往复运动设置的驱动块(35),所述驱动块(35)上设有与导杆(34)构成滑动配合的导套,当驱动块(35)上下运动时能够驱动滑块(32)在滑杆上滑动。

4.根据权利要求1所述的葡萄酒桶用桶材加工方法,其特征在于:两个所述侧切刀具(31)的刀刃自木板(10)的第一板面向第二板面逐渐收拢设置,所述第二板面是被回转刀具(41)加工的一侧板面。

5.根据权利要求1所述的葡萄酒桶用桶材加工方法,其特征在于:所述输送机构(20)包括导料槽(21)和输送辊,所述导料槽(21)为多段式间隔设置,所述输送辊包括水平输送辊(22)和竖直输送辊(23),所述水平输送辊(22)和竖直输送辊(23)交替设置在各段导料槽(21)之间。

6.根据权利要求1所述的葡萄酒桶用桶材加工方法,其特征在于:所述原木为橡木。
