专利号: 2019105013918
申请人: 贵州嘉鑫澳服务有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-08-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种智能化一体饮茶机,其特征在于:包括机身,所述机身内设有沸水供给装置、茶叶供给装置、茶杯清洗消毒装置和茶杯输送装置,所述沸水供给装置包括沸水箱,所述沸水箱上设有出水管,所述出水管上设有沸水控制开关,所述茶叶供给装置包括茶叶罐,所述茶叶罐下端设置有茶叶出口,所述茶叶出口上设置有茶叶控制开关,所述茶杯清洗消毒装置上设有落杯口,所述落杯口处设有可开闭落杯口的控制挡板,所述茶杯输送装置的起始端正对落杯口,所述茶叶出口、出水管出口正对茶杯输送装置。

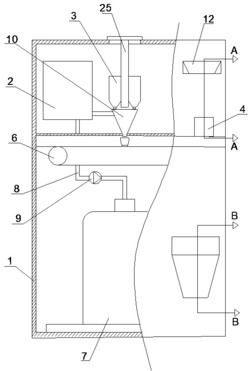

2.根据权利要求1所述的一种智能化一体饮茶机,其特征在于:所述机身包括上腔体和下腔体,所述上腔体与下腔体后侧联通前侧成间隙,所述沸水供给装置、茶叶供给装置、茶杯清洗消毒装置从左往右依次设置在上腔体内,所述茶杯输送装置为第三输送带,所述第三输送带设置在下腔体外部顶面上且沿左右方向延伸设置,所述下腔体内左侧放置有饮水桶,所述沸水箱通过水管和抽水泵与饮水桶相连,所述下腔体内右侧放置有废水箱,所述下腔体外前侧壁上固定设置有废茶叶收集斗,所述废茶叶收集斗为漏斗状,所述废茶叶收集斗内水平设置有可取出的滤网,所述废茶叶收集斗下端延伸到废水箱内。

3.根据权利要求1所述的一种智能化一体饮茶机,其特征在于:所述上腔体底壁上设有漏斗,所述漏斗的小端伸出上腔体底壁,所述出水管出口和茶叶出口位于漏斗内。

4.根据权利要求2所述的一种智能化一体饮茶机,其特征在于:间隙的后侧壁上设置有第一红外感应器,所述上腔体外前侧壁上设有控制面板,所述控制面板上设有控制器和饮茶按钮,所述第一红外感应器和饮茶按钮与控制器输入端相连,所述控制器输出端分别与茶叶控制开关、沸水控制开关、控制挡板、第三输送带相连,所述沸水箱内上部设有上液位传感器,所述沸水箱内下部设有下液位传感器,所述沸水箱内还设置有温度传感器,所述上液位传感器、下液位传感器和温度传感器输出端与控制器相连,所述控制器输出端与抽水泵和沸水箱底壁内的加热盘相连。

5.根据权利要求1所述的一种智能化一体饮茶机,其特征在于:所述茶杯清洗消毒装置包括盒体,所述盒体前侧伸出上腔体前侧,所述盒体前侧上部设有一扁平的储杯槽,所述储杯槽从前往后逐渐向下倾斜,所述储杯槽前后侧间的距离大于一只杯子的高度并小于两只杯子的高度之和,从上往下储杯槽的左右两侧逐渐向相向方向靠近,储杯槽下端左右两侧间的距离刚好够一只杯子通过,所述储杯槽下端开口,一网状第一输送带的起始端正对储杯槽开口,所述第一输送带沿前后方向逐渐向下倾斜延伸,所述第一输送带设置在一水槽内上部,第一输送带下侧设有一沿输送带长度方向延伸的管道,所述管道上侧设有垂直第一输送带表面的高压喷头,所述第一输送带末端下侧设有一可将杯子上下翻转180°的翻杯机构,所述翻杯机构的后端下侧设有杯子转移机构,杯子转移机构前侧下部设有第二输送带,杯子转移机构可将经翻杯机构翻转后的杯子转移到第二输送带上,所述第二输送带从后往前逐渐向下倾斜延伸,所述第二输送带上方沿其长度方向设置有紫外灯,落杯口设置在第二输送带的末端,所述管道与一进水管相连。

6.根据权利要求5所述的一种智能化一体饮茶机,其特征在于:所述翻杯机构包括第一滚筒,所述第一滚筒上沿其周向上均匀间隔设有若干方形翻杯片,所述翻杯片设置在第一滚筒径向上,所述翻杯片的末端延伸到第一输送带末端下侧,所述第一滚筒由第一驱动机构驱动其转动。

7.根据权利要求6所述的一种智能化一体饮茶机,其特征在于:所述杯子转移机构包括第二滚筒,所述第二滚筒上设有两方形转接片,两转接片间隔设置在第二滚筒径向上,上侧转接片的末端向后垂直设有挡片,所述转接片的末端可延伸到后侧向下倾斜的翻杯片的末端,第二滚筒上两转接片间的夹角等于第一滚筒上两翻杯片间的夹角,所述第二滚筒由第二驱动机构驱动,所述第二滚筒与第一滚筒转速一致。

8.根据权利要求7所述的一种智能化一体饮茶机,其特征在于:所述第二输送带的末端设有一过渡板,所述过渡板从后往前逐渐向下倾斜,过渡板从落杯口延伸到第三输送带上,所述控制挡板位于过渡板上侧。

9.根据权利要求8所述的一种智能化一体饮茶机,其特征在于:所述储杯槽下端开口内壁上设有第二红外感应器,所述第二红外感应器输出端与控制器相连,所述控制器输出端分别与第一驱动机构、第二驱动机构、第一输送带的带轮驱动机构、第二输送带的带轮驱动机构、紫外灯开关和高压喷头开关相连。

10.根据权利要求1-9任一所述的一种智能化一体饮茶机,其特征在于:所述茶叶供给装置包括多个茶叶罐,多个茶叶罐均匀间隔固定设置在一圆筒周向上,所述圆筒顶端径向向外延伸形成圆盘,所述上腔体顶壁上设有一圆孔,所述圆盘边沿置于圆孔周向上,所述圆孔的半径大于茶叶罐的直径与圆筒的半径之和。
