专利号: 201910500394X
申请人: 王玉洁
专利类型:发明专利
专利状态:已下证
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

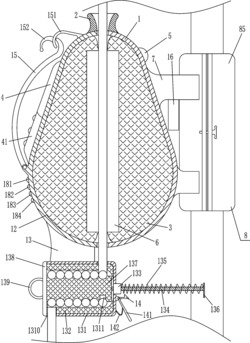

1.一种医疗输液智能加热器,包括有右壳体(1)、弧形块(2)、隔热海绵(3)、LCD显示屏(4)、控制面板(41)、蜂鸣器(5)、加热模块(6)、连接板(7)和左壳体(12),右壳体(1)左侧后部铰接连接有左壳体(12),左壳体(12)顶部连接有弧形块(2),右壳体(1)顶部也连接有弧形块(2),右壳体(1)内侧设有隔热海绵(3),左壳体(12)内侧也设有隔热海绵(3),两个隔热海绵(3)上均设有加热模块(6),左壳体(12)左侧上部设有LCD显示屏(4),左壳体(12)左侧中部设有控制面板(41),控制面板(41)上设有设置键、加一键、减一键、确认键、高档设置键、中档设置键、低档设置键和复位键,右壳体(1)右侧上部设有蜂鸣器(5),右壳体(1)右侧的上下两侧均连接有连接板(7),蜂鸣器(5)位于上方连接板(7)的上方,其特征是:还包括有固定机构(8)、第二螺孔板(9)、第二孔板(10)、第二紧固螺栓(11)、控制箱(16)、高档指示灯(181)、中档指示灯(182)、低指档示灯(183)和复位指示灯(184),两个连接板(7)右侧设有固定机构(8),第二螺孔板(9)连接在左壳体(12)前侧,第二螺孔板(9)内设有第二紧固螺栓(11),右壳体(1)前侧固接有第二孔板(10),第二紧固螺栓(11)穿过第二孔板(10),控制箱(16)安装于上方的连接板(7)底部,控制箱(16)内包括有开关电源、电源模块和控制模块,开关电源的输出端与电源模块通过线路连接,电源模块和控制模块通过线路连接,左壳体(12)左侧下部从上至下依次设有高档指示灯(181)、中档指示灯(182)、低指档示灯(183)和复位指示灯(184),设置键、加一键、减一键、确认键、高档设置键、中档设置键、低档设置键、复位键、LCD显示屏(4)、蜂鸣器(5)、高档指示灯(181)、中档指示灯(182)、低指档示灯(183)和复位指示灯(184)都与控制模块通过线路连接,加热模块(6)和控制模块通过外围电路连接;固定机构(8)包括有第一弧形板(81)、第一螺孔板(82)、第一紧固螺栓(83)、第一孔板(84)和第二弧形板(85),两个连接板(7)右侧连接有第一弧形板(81),第一弧形板(81)前侧连接有第一螺孔板(82),第一螺孔板(82)内设有第一紧固螺栓(83),第一弧形板(81)右侧后部转动式连接有第二弧形板(85),第一孔板(84)固接于第二弧形板(85)前侧,第一紧固螺栓(83)穿过第一孔板(84);还包括有固定板(13)、箱体(131)、保温海绵(132)、导套(133)、导杆(134)、弹簧(135)、挡板(136)、海绵柱(137)、密封盖(138)、拉环(139)和温度传感器(1311),左壳体(12)底部通过固定板(13)安装有箱体(131),箱体(131)内连接有保温海绵(132),箱体(131)右侧嵌入式安装有导套(133),导套(133)内设有导杆(134),挡板(136)固接于导杆(134)右端,挡板(136)与导套(133)之间连接有弹簧(135),弹簧(135)绕在导杆(134)上,导杆(134)左端连接有海绵柱(137),海绵柱(137)上设有温度传感器(1311),海绵柱(137)左端固接有密封盖(138),密封盖(138)左侧连接有拉环(139),箱体(131)顶部右侧开有通孔(1310),箱体(131)底部左侧也开有通孔(1310),温度传感器(1311)和控制模块通过线路连接;还包括有挂钩(14)、摇杆(141)和弹片(142),箱体(131)右侧下部转动式连接有可将挡板(136)卡住的挂钩(14),挂钩(14)底部连接有摇杆(141),摇杆(141)与箱体(131)右侧下部之间连接有弹片(142)。

2.根据权利要求1所述的一种医疗输液智能加热器,其特征是:还包括有玻璃板(15)、弹性杆(151)和拉钩(152),左壳体(12)左侧中部铰接连接有玻璃板(15),玻璃板(15)位于LCD显示屏(4)和温度传感器(1311)左侧,左壳体(12)左侧上部连接有弹性杆(151),弹性杆(151)将玻璃板(15)勾住,弹性杆(151)上连接有拉钩(152)。

3.根据权利要求2所述的一种医疗输液智能加热器,其特征是:控制箱(16)内包括有开关电源、电源模块和控制模块,开关电源的输出端与电源模块通过线路连接,开关电源可为本装置供电,电源模块和控制模块通过线路连接;控制面板(41)上的设置键、加一键、减一键和确认键可以设置相关参数,参数显示在LCD显示屏(4)上;控制模块上连接有24C02电路和DS1302模块,DS1302模块作为时钟的基准,可以进行计时,具有闰年补偿功能,24C02电路用于存储相关参数,将设置好的参数存储于24C02电路中,工作时调出相关参数;温度传感器(1311)、设置键、加一键、减一键、确认键、高档设置键、中档设置键、低档设置键、复位键、LCD显示屏(4)、蜂鸣器(5)、高档指示灯(181)、中档指示灯(182)、低指档示灯(183)和复位指示灯(184)都与控制模块通过线路连接,加热模块(6)和控制模块通过外围电路连接。
