专利号: 201910479830X
申请人: 杭州余杭弘创物业有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

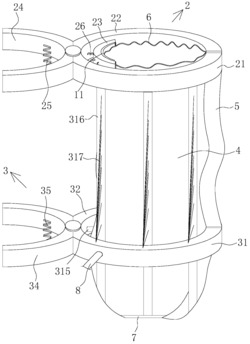

1.一种基于园林绿化工程的大树表面消间包围涂白设备,其特征在于:包括压力喷桶(1)、定高机构(2)、活动涂白机构(3)和透明包围袋(4),所述定高机构(2)包括第一定高夹(21)、第二定高夹(22)和自适应定高块(23),所述第一定高夹(21)和第二定高夹(22)相互铰接,所述第一定高夹(21)和第二定高夹(22)的表面均一体成型有定高夹手(24),位于所述第一定高夹(21)上的定高夹手(24)和位于第二定高夹(22)上的定高夹手(24)之间固定连接有定高挤压弹簧(25),所述自适应定高块(23)位于第一定高夹(21)和第二定高夹(22)的的内部,所述自适应定高块(23)的表面固定连接有若干个自适应挤压弹簧(26),若干个所述自适应挤压弹簧(26)远离自适应定高块(23)的一端均与第一定高夹(21)内壁或第二定高夹(22)的内壁固定连接,所述透明包围袋(4)的顶部侧面与自适应定高块(23)的内壁固定连接,所述透明包围袋(4)的两个侧面内部套接有磁吸条(5),透明包围袋(4)的表面分别与第一定高夹(21)和第二定高夹(22)的表面固定连接,所述透明包围袋(4)的顶边套接有顶部收紧弹簧(6),所述透明包围袋(4)的底边套接有底部收紧弹簧(7);

所述活动涂白机构(3)包括第一活动夹(31)、第二活动夹(32)和柔性包围内管(33),所述第一活动夹(31)和第二活动夹(32)相互铰接,所述第一活动夹(31)和第二活动夹(32)的表面均一体成型有活动夹手(34),位于所述第一活动夹(31)上的活动夹手(34)和位于第二活动夹(32)上的活动夹手(34)之间固定连接有活动挤压弹簧(35),所述透明包围袋(4)的表面分别与第一活动夹(31)和第二活动夹(32)的表面固定连接,所述柔性包围内管(33)的内部呈空心状,所述柔性包围内管(33)的表面开设有若干个压力喷口(36),若干个所述压力喷口(36)的内壁均固定连接有导向喷涂块(37),所述导向喷涂块(37)位于压力喷口(36)内部中部位置,所述导向喷涂块(37)的侧视图呈三角形状,所述柔性包围内管(33)的底部固定连接有若干条连接摆簧(38),所述连接摆簧(38)远离柔性包围内管(33)底部的一端固定连接有合围摆簧(39),所述合围摆簧(39)的表面固定连接有若干条消间摆动条(310),所述压力喷口(36)的内底壁固定连接有倾斜摆条(311),所述倾斜摆条(311)远离压力喷口(36)的一端与合围摆簧(39)的表面固定连接,所述柔性包围内管(33)的顶部固定连接有升降挡体(312),所述升降挡体(312)的材料包括橡胶,所述升降挡体(312)的侧视图呈弧形状,所述升降挡体(312)的顶部外圈直径比柔性包围内管(33)的外圈直径大,所述柔性包围内管(33)的底部固定连接有兜风袋(313),所述兜风袋(313)的材料包括塑料袋,所述兜风袋(313)的底部直径比顶部直径小,所述兜风袋(313)的正视图呈梯形状,所述兜风袋(313)的底部固定连接有定风坠珠(314);

所述柔性包围内管(33)的表面套接有压力喷管(8),所述压力喷管(8)的一端贯穿透明包围袋(4)、第一活动夹(31)和压力喷桶(1)并延伸至压力喷桶(1)的内部,所述柔性包围内管(33)的表面固定连接有若干个连接杆(315),若干个所述连接杆(315)的一端贯穿透明包围袋(4)并与第一活动夹(31)或第二活动夹(32)的内壁固定连接,所述透明包围袋(4)的表面固定连接有若干条弹力带(316),每一条所述弹力带(316)的表面固定连接有若干条弹力拉绳(317),所述弹力拉绳(317)的表面与第一活动夹(31)或第二活动夹(32)的表面固定连接,所述压力喷桶(1)的表面开设有进料口(9),所述进料口(9)的一端螺纹连接有密封螺栓(10)。

2.根据权利要求1所述的一种基于园林绿化工程的大树表面消间包围涂白设备,其特征在于:所述透明包围袋(4)的材料包括透明塑料袋,所述透明包围袋(4)合围时呈圆筒形状。

3.根据权利要求1所述的一种基于园林绿化工程的大树表面消间包围涂白设备,其特征在于:所述第一定高夹(21)和所述第二定高夹(22)的表面均呈半圆形状。

4.根据权利要求1所述的一种基于园林绿化工程的大树表面消间包围涂白设备,其特征在于:所述自适应定高块(23)的表面呈弧形状,所述自适应定高块(23)的材料包括柔性橡胶。

5.根据权利要求1所述的一种基于园林绿化工程的大树表面消间包围涂白设备,其特征在于:所述自适应定高块(23)的表面固定连接有凸出防滑块(11),所述凸出防滑块(11)的材料包括橡胶。

6.根据权利要求1所述的一种基于园林绿化工程的大树表面消间包围涂白设备,其特征在于:所述第一活动夹(31)和所述第二活动夹(32)的表面均呈半圆形状。

7.根据权利要求1所述的一种基于园林绿化工程的大树表面消间包围涂白设备,其特征在于:所述自适应定高块(23)的表面镶嵌有钢珠,钢珠的表面与透明包围袋(4)的表面滑动连接。

8.根据权利要求1所述的一种基于园林绿化工程的大树表面消间包围涂白设备,其特征在于:所述倾斜摆条(311)的表面呈扁平的长条形状,所述倾斜摆条(311)具有柔韧弹性。

9.根据权利要求1所述的一种基于园林绿化工程的大树表面消间包围涂白设备,其特征在于:若干条所述弹力带(316)等距离均匀分布在透明包围袋(4)的表面上。
