¥6500
专利号: 2019104672335
申请人: 广东长盈精密技术有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

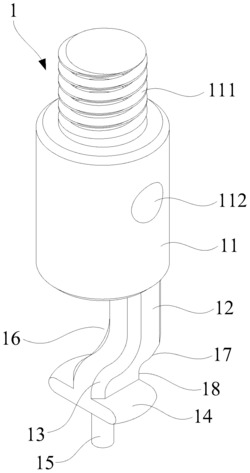

1.一种探针,其特征在于,包括:

针体,包括一第一端和一第二端,所述第一端能够与机床夹位固定连接;

第一连接臂,包括一第一端和一第二端,所述第一连接臂的第一端与所述针体的第二端连接,所述第一连接臂的第二端沿所述针体的轴向远离所述针体延伸;

第二连接臂,包括一第一端和一第二端,所述第二连接臂的第一端与所述第一连接臂的第二端连接,所述第二连接臂的第二端沿所述针体的径向延伸,且使得所述针体的第二端、所述第一连接臂及所述第二连接臂之间形成避让部;

第一探测头,设于所述第二连接臂上;及

第二探测头,设于所述第一探测头远离所述第二连接臂的一侧上。

2.根据权利要求1所述的探针,其特征在于,所述第一连接臂的第一端位于所述针体第二端的边缘,且所述第一连接臂远离所述避让部的一侧面与所述针体的外侧面齐平。

3.根据权利要求1所述的探针,其特征在于,所述第一探测头的横截面积大于所述第二探测头的横截面积。

4.根据权利要求3所述的探针,其特征在于,所述第一探测头呈板状,且沿所述针体的径向延伸设于所述第二连接臂上。

5.根据权利要求4所述的探针,其特征在于,所述第一探测头的延伸方向与所述第二连接臂的第二端的延伸方向垂直。

6.根据权利要求5所述的探针,其特征在于,所述第二连接臂位于所述第一探测头的中部。

7.根据权利要求3所述的探针,其特征在于,所述第二探测头呈圆柱状,且所述第二探测头的第一端与所述第一探测头远离所述第二连接臂的一侧连接,所述第二探测头的第二端沿所述针体的轴向远离所述第一探测头延伸。

8.根据权利要求1所述的探针,其特征在于,所述第一连接臂具有靠近所述避让部的第一侧和远离所述避让部的第二侧,所述第二连接臂沿所述针体径向具有朝向所述避让部的第一侧和背离所述避让部的第二侧,所述第二连接臂的第二侧与所述第一连接臂的第二侧的连接处设有让位部,所述让位部与所述第一探测头间隔。

9.根据权利要求8所述的探针,其特征在于,所述让位部由所述第二连接臂的第二侧向所述第一连接臂的第二侧倾斜切削形成。

10.根据权利要求1所述的探针,其特征在于,还包括以下特征中的至少一个:所述针体的第一端上设有外螺纹,使所述针体的第一端能够与机床夹位螺纹连接;

所述第一探测头设于所述第二连接臂沿所述针体轴向远离所述避让部的一侧上;

所述针体沿径向贯穿设有拧紧孔。
