专利号: 2019104544271
申请人: 温州莱益机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 压力机
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

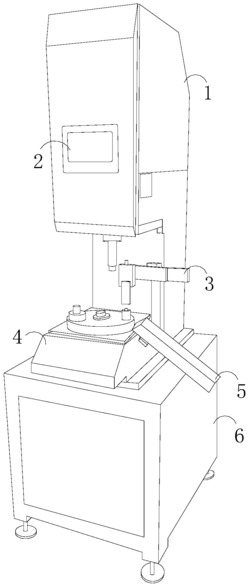

1.一种精密轴承制造用压力机,其特征在于:其结构包括液压箱(1)、显示屏(2)、检测头(3)、轮对夹紧机构(4)、支座(5)、床身(6)、节流管道(7),所述床身(6)顶端面一侧垂直安装有液压缸(1),所述液压箱(1)上安装有显示屏(2),所述床身(6)顶端面安装有轮对夹紧机构(4),所述轮对夹紧机构(4)正对着液压箱(1),所述轮对夹紧机构(4)一侧通过支座(5)安装有检测头(3),所述液压箱(1)主要有主液压缸、副液压缸以及回油系统,所述节流管道(7)是回油系统组成部件之一;

所述节流管道(7)中设有节流结构(8),所述节流结构(8)设有第一膜瓣(81)、第二膜瓣(82)、法兰环(84)、环室(85),所述法兰环(84)内部与节流管道(7)之间形成一个T型的环室(85),所述环室(85)中设有第一膜瓣(81)、第二膜瓣(82)。

2.根据权利要求1所述的一种精密轴承制造用压力机,其特征在于:所述环室(85)两侧的节流管道(7)内壁上垂直设有三角环(83),所述三角环(83)的横截面为直角三角形,并且直角边和第一膜瓣(81)或第二膜瓣(82)活动贴合。

3.根据权利要求1所述的一种精密轴承制造用压力机,其特征在于:所述第一膜瓣(81)和第二膜瓣(82)都是由卡头(a1)、瓣体(a2)、过流孔(a3)、主流孔(a4)组成,所述瓣体(a2)为圆形结构并且其外表设有两个互相对称的卡头(a1),所述瓣体(a2)正中间开有一个主流孔(a4),关于主流孔(a4)相互对称的瓣体(a2)上设有互相对称的过流孔(a3),所述过流孔(a3)与卡头(a1)在同一轴线上,所述卡头(a1)和法兰环(84)内壁活动卡合,所述过流孔(a3)和节流管道(7)在同一水平线上。

4.根据权利要求1或2所述的一种精密轴承制造用压力机,其特征在于:所述节流管道(7)的外壁上设有两道卡槽(842),所述法兰环(84)上设有两道凸起(841)。

5.根据权利要求3所述的一种精密轴承制造用压力机,其特征在于:所述瓣体(a2)上设有凸棱(m),所述节流管道(7)凸棱(m)和瓣体(a2)采用焊锡焊接而成的结构。
