专利号: 2019104530141
申请人: 陈伟
专利类型:发明专利
专利状态:已下证
更新日期:2026-07-01
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

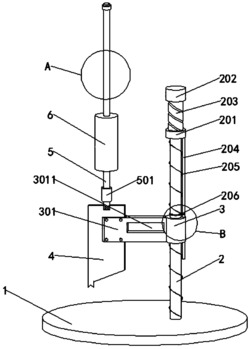

1.一种精准分离的惯性撞击式木块分离器,包括底盘(1),其特征在于,底盘(1)右侧顶端固定连接有支撑柱(2),支撑柱(2)顶部卡接设置有固定环(201),支撑柱(2)顶部表面活动连接有转动把(202),转动把(202)底部表面固定连接有螺纹柱(203),固定环(201)底部右侧固定连接有卡杆(204),螺纹柱(203)底部固定连接有弹簧(205),且弹簧(205)环绕在支撑柱(2)外侧,卡杆(204)外侧表面卡接设置有卡接环(206),支撑柱(2)外侧表面卡接设置有卡环(3),且卡杆(204)贯穿设置在卡环(3)一侧表面,且卡接环(206)位于卡环(3)上方,卡环(3)一侧表面固定连接有固定板(301),固定板(301)表面嵌套设置有操作槽(3011),卡环(3)通过固定板(301)固定连接有刀板(4),刀板(4)顶部中间固定连接有滑柱(5),滑柱(5)外侧表面卡接设置有缓冲环(501),滑柱(5)外侧表面嵌套设置有槽轨(502),滑柱(5)卡接设置有撞击块(6),且缓冲环(501)位于撞击块(6)下方;

弹簧(205)分为两段,一段弹簧(205)位于卡环(3)的上方,而另一段位于卡环(3)的下方;

螺纹柱(203)底部呈中空设置,且螺纹柱(203)与支撑柱(2)呈卡接设置;

刀板(4)底部呈倾斜设置,且插齿(401)底部呈“W”状设置;

楔形板(402)为弹性较好的钢材料制成,且楔形板(402)顶部与卡槽(403)呈卡接设置,且楔形板(402)以底部为中心向刀板(4)方向转动角度为0‑30°;

滑柱(5)内部嵌套设置有小型弹簧,且小型弹簧位于导板(604)上方;

卡接块(603)与槽轨(502)呈卡接设置,且槽轨(502)呈弧形状;

撞击块(6)内部固定连接有铁块(601),撞击块(6)内部中心嵌套设置有滑动槽(602),且撞击块(6)通过滑动槽(602)与滑柱(5)呈卡接设置,滑动槽(602)顶部前后两端固定连接有卡接块(603),卡接块(603)内侧表面固定连接有导板(604);

刀板(4)左侧底端固定连接有插齿(401),刀板(4)前后两端表面固定连接有楔形板(402),刀板(4)前后两端表面嵌套设置有卡槽(403),且卡槽(403)位于楔形板(402)上方;

在使用本发明一种精准分离的惯性撞击式木块分离器时,首先,使用前调整弹簧(205)的松弛度,调整时顺时针转动转动把(202)将螺纹柱(203)卡接进固定环(201)中,从而使螺纹柱(203)向下压迫弹簧(205),从而提升弹簧(205)的钢性,适用于较硬或是较短的木块,逆时针转动转动把(202)则效果相反,然后再将木块放置在底盘(1)上,然后通过操作槽(3011)将刀板(4)抬起,在抬起的过程中位于卡环(3)上方的弹簧(205)进行收缩,收缩的弹簧(205)为卡环(3)提供一个向下的压迫力,在通过插齿(401)将木块牢牢卡在刀板(4)与底盘(1)之间,然后将撞击块(6)抬升,在抬升过程中位于滑柱(5)内部的小型弹簧通过导板(604)进行压缩,然后在将撞击块(6)抬升一段距离后松开,此时撞击块(6)由于惯性将向下撞击缓冲环(501),在由缓冲环(501)将受力都传递给刀板(4)劈进木块中,当刀板(4)整体卡接进木块时,楔形板(402)由于木块压迫会向刀板(4)方向转动(30)°,而此时楔形板(402)顶部会插接进卡槽(403)内防止进一步的转动,而此时楔形板(402)则均呈现成三角形,而该种设置的刀板(4)劈进木块会在木块内部形呈一个空腔,从而使刀板(4)劈进木块的同时靠楔形板(402)的形变将木块纹理崩开,当一块木块劈好后位于下方的弹簧(205) 起到一个将卡环(3)复位的作用。
