专利号: 2019104481535
申请人: 江西科技学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

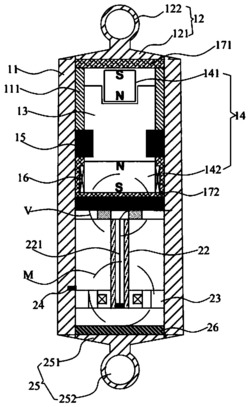

1.一种减震器装置,其特征在于,包括一减震缸体,在所述减震缸体内壁的中部固定设有一固定底座,在所述固定底座的上方设有磁悬浮阻尼器,在所述固定底座的下方设有磁流变阻尼器,所述磁悬浮阻尼器包括设于所述减震缸体内壁顶部的磁悬浮活塞组件、设于所述磁悬浮活塞组件与所述固定底座之间的主磁铁组件,以及设于所述主磁铁组件之间的动块,所述主磁铁组件用于在磁悬浮线圈通电状态下产生一磁悬浮排斥力以进行减震,所述磁流变阻尼器包括固定设于所述固定底座的下表面的活动柱、设于所述活动柱的底面的活塞杆、磁流变挡板以及设于所述减震缸体内壁底部的磁流变活塞组件,在所述磁流变挡板上开设有节流孔,在所述减震缸体的内部充填有流变液;

所述主磁铁组件包括相对设置的上主磁铁以及下主磁铁,所述上主磁铁位于所述动块的上方,所述下主磁铁位于所述动块的下方,在所述减震缸体的内壁还固定设有滑轨,所述动块沿所述滑轨在竖直方向上下运动,所述上主磁铁卡设于所述动块内,所述磁流变阻尼器上设置有温度传感器,所述温度传感器检测所述磁流变阻尼器中的磁流变液温度达到预设温度时,所述磁悬浮阻尼器中的磁悬浮阻尼线圈通电,使所述磁悬浮阻尼器中的上主磁铁与下主磁铁之间产生磁场,所述磁流变活塞组件包括相互固定连接的磁流变活塞柱以及设于所述磁流变活塞柱底部的磁流变活塞柱环,所述磁流变活塞柱的上表面与磁流变橡胶垫片的下表面固定连接;

当判断到所述减震器为低负荷工作状态,控制磁悬浮阻尼器中的磁悬浮阻尼线圈不通电,动块搭载的上主磁铁与支撑块接触,磁悬浮阻尼器不工作;且控制磁流变阻尼器中的磁流变阻尼线圈通电,使得磁流变阻尼器中的节流孔内的磁场增强,磁流变液经过节流孔内的阻力增大,进而使得磁流变阻尼器输出磁流变阻尼力进行减震;

当判断到磁流变阻尼器中的磁流变液温度高于预设温度时,控制磁悬浮阻尼器中的磁悬浮阻尼线圈通电,且控制流变阻尼器中的磁流变阻尼线圈不通电,使得磁悬浮阻尼器中的上主磁铁与下主磁铁之间产生排斥力,以输出磁悬浮阻尼力进行减震。

2.根据权利要求1所述的减震器装置,其特征在于,所述磁悬浮活塞组件包括一磁悬浮活塞柱以及设于所述磁悬浮活塞柱顶部的磁悬浮活塞柱环,在所述磁悬浮活塞柱的底面固定设有第一磁悬浮橡胶垫片,在所述固定底座的上表面固定设有第二磁悬浮橡胶垫片。

3.根据权利要求1所述的减震器装置,其特征在于,在所述减震缸体的内壁还固定设有支撑块,所述支撑块用于当所述磁悬浮阻尼器不工作状态下支撑所述上主磁铁,在所述下主磁铁的外周还设有磁悬浮阻尼线圈。

4.根据权利要求1所述的减震器装置,其特征在于,在所述活动柱内设有一密封导向件,在所述密封导向件内固定设有所述活塞杆,所述活塞杆与所述活动柱之间为垂直设置,从所述活塞杆内引出有一线圈引线,所述线圈引线用于连接磁悬浮阻尼线圈以及磁流变阻尼线圈。

5.根据权利要求4所述的减震器装置,其特征在于,在所述磁流变挡板上还设有所述磁流变阻尼线圈,所述磁流变阻尼线圈位于所述节流孔的内侧,所述活塞杆的自由末端穿设于所述磁流变挡板内。

6.根据权利要求4所述的减震器装置,其特征在于,在所述减震缸体的内壁下部设有磁流变橡胶垫片,所述磁流变橡胶垫片的下表面与所述磁流变活塞组件连接。
