专利号: 2019104462430
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

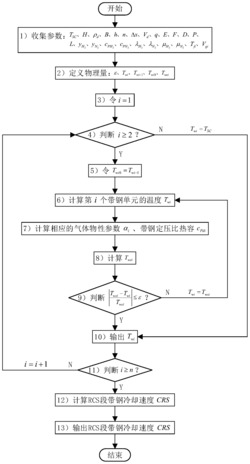

1.一种适合于连退机组RCS段的冷却速度预报方法,其特征在于,其包括以下步骤:

1)预先设定RCS段上游工段缓冷段带钢的温度值TSC和炉温设定值Tl,对带钢进行网格划分,确定带钢划分单元的数量n以及带钢划分单元长度Δx;

2)确定收敛精度ε以及带钢第i个单元的温度Twi、带钢第i-1个单元的温度Twi-1以及带钢第i个单元的温度初始值Twi0和带钢第i个单元的温度计算值Twxi;

3)令i=1;

4)判断不等式i≥2是否成立?若成立,则进行下一步;若不成立,则令Twi=TSC并跳到步骤10);其中

5)令Twi0=Twi-1;

6)计算第i个带钢单元的温度:

其中,Tfzi为第i个带钢单元处气体的温度,αi为气体冷却第i个带钢单元过程中的对流换热系数,其随气体的物性参数而变化,表达为:αi=αci·η+αwi·(1-η);

其中,αci为带钢第i个单元的冲击射流对流换热系数,表式为:其中,ξ为努塞尔数修正系数;

ρi为RCS段带钢第i个单元处炉内气体密度,表示为:νi为带钢第i个单元处混合气体运动粘度,表示为:cPi为带钢第i个单元处混合气体的定压比热容,表示为:λi为带钢第i个单元处混合气体导热系数,表示为:η为射流比,表示为:

其中,a为湍流系数;

αwi为带钢第i个单元的贴壁紊流对流换热系数,表示为:

7)计算相应的气体物性参数αi=αci·η+αwi·(1-η),以及带钢定压比热容,表示为:

8)计算出Twxi的计算值,表示为:

9)判断不等式 是否成立?若成立,则令Twi=Twxi并进行下一步;若不成立,则令Twi=Twxi并跳到步骤6);

10)输出Twi;

11)判断不等式i≥n是否成立?若成立,则进行下一步;若不成立,则令i=i+1并跳到步骤4);

12)计算RCS段带钢冷却速度CRS,其中其中,ΔT为RCS段带钢出入口温差,ΔT=Twn-Tw1;

Twn为RCS段带钢最后一个单元温度;

Tw1为RCS段带钢第一个单元温度;

13)输出CRS,其中,Tfi为带钢第i个单元所对应喷嘴喷出混合气体温度,H为带钢与风箱间距,ρd为带钢密度,B为带钢宽度,h为带钢厚度,Vd为RCS段带钢运行速度,q为RCS段炉内气体热流密度、E为喷嘴纵向间距、F为喷嘴横向间距、D为喷嘴直径、P为RCS段炉内压力、Vgi为带钢第i个单元所对应喷嘴处混合气体的速度、L为RCS段风箱有效净长度、 为RCS段炉内氢气体积分数、 为RCS段炉内氮气体积分数、 为带钢第i个单元处环境条件下氢气定压比热容、 为带钢第i个单元处环境条件下氮气定压比热容、 为带钢第i个单元处环境条件下氢气导热系数、 为带钢第i个单元处环境条件下氮气导热系数、 为带钢第i个单元处环境条件下氢气动力粘度以及 为带钢第i个单元处环境条件下氮气动力粘度。

2.如权利要求1所述的适合于连退机组RCS段的冷却速度预报方法,其特征在于,所述收敛精度为0.1%至1%。

3.如权利要求2所述的适合于连退机组RCS段的冷却速度预报方法,其特征在于,所述收敛精度为1%。
