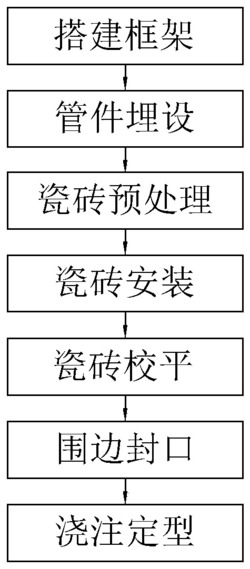

1.一种墙面瓷砖装配式安装方法，其步骤包括：

S1 搭建框架，在墙体上搭建多个相互平行的支撑框架，然后在支撑框架上安装瓷砖连接器；

S2 管件埋设，在墙体位于相邻两个支撑框架之间的位置安装浇注管，并沿浇注管的长度方向依次安装三通接头；

S3 瓷砖预处理，在瓷砖的边角处安装瓷砖脚插，将瓷砖脚插与瓷砖连接器相对准，用力按下，使瓷砖脚插和瓷砖连接器相扣合；

S4 瓷砖校平，调整各瓷砖脚插的长度，以调整瓷砖的倾斜角度，随后以同样的方式安装其余瓷砖，并在每块瓷砖安装后都对瓷砖脚插进行调整以使瓷砖之间相互平齐，安装完所有瓷砖后形成瓷砖墙面；

S5 围边封口，在瓷砖所形成的墙面外围沿其周向粘贴一圈封砖以封闭瓷砖和墙体之间的空间，并在安装封砖的过程中保留浇注管的进料口呈开放状态，以便粘结剂沿浇注管注入；

S6 浇注定型，将混凝土砂浆灌入浇注管，并使砂浆均匀灌满瓷砖和墙体之间的空间，然后用封砖对浇注管的进料口进行封闭，最后让混凝土砂浆自然凝固，完成瓷砖墙面铺设。

2.根据权利要求1所述的一种墙面瓷砖装配式安装方法，其特征在于：步骤S2中，相邻两个三通接头在安装时，出料口的朝向彼此相背设置。

3.根据权利要求1所述的一种墙面瓷砖装配式安装方法，其特征在于：步骤S2中，瓷砖预处理的详细步骤为：首先对瓷砖未上釉一面的边角进行打磨，然后对打磨部位进行清洁，再在打磨部位均匀涂抹粘结剂之后将瓷砖脚插贴到涂胶处压实固定，最后将瓷砖放置于避光通风处，直至粘结剂完全凝固。

4.根据权利要求1所述的一种墙面瓷砖装配式安装方法，其特征在于：步骤S6中，混凝土砂浆的浇注方法为：采用从下至上分步浇注的方式进行，先从最底下的浇注管开始，待混凝土砂浆的注入量超过该浇注管时，停止往该浇注管内继续灌注混凝土砂浆的行为，并以封砖封闭该浇注管的进料口，然后往更高处的相邻浇注管内灌注混凝土砂浆，依此方法依次灌注，直至灌满瓷砖和墙体之间的所有空间为止。

5.一种墙面瓷砖装配式安装结构，其特征在于：包括支撑框架(1)、安装于支撑框架(1)上的瓷砖连接器(2)、用于与瓷砖相固定的瓷砖脚插(3)，所述瓷砖脚插(3)包括用于与瓷砖连接器(2)相连的插脚座(31)、固定于插脚座(31)上的连接片(32)，所述连接片(32)上通过冲裁形成有突出于连接片(32)表面的弹性部，所述弹性部与瓷砖相固定，且在插脚座(31)上设置有用于调节弹性部上翘距离的调节组件(33)。

6.根据权利要求5所述的一种墙面瓷砖装配式安装结构，其特征在于：所述调节组件(33)包括开设于插脚座(31)上的伸缩孔(331)、穿设于伸缩孔(331)内的调节顶柱(332)、开设于插脚座(31)的侧壁上且与伸缩孔(331)相连通的调节口(333)、嵌设于调节口(333)内的调节旋钮(334)，所述伸缩孔(331)正对连接片(32)的弹性部，所述调节顶柱(332)穿设于调节旋钮(334)的中心，且与调节旋钮(334)形成螺纹配合。

7.根据权利要求5所述的一种墙面瓷砖装配式安装结构，其特征在于：所述瓷砖连接器(2)包括连接座(21)、穿过支撑框架(1)后与连接座(21)螺纹连接固定的连接螺栓(22)、设置于连接座(21)上且用于将插脚座(31)固定于连接座(21)上的锁定机构(23)，所述支撑框架(1)的侧壁向内凹陷形成有梯形槽(11)，所述梯形槽(11)内沿支撑框架(1)长度方向开设有穿栓槽口(12)，所述连接座(21)嵌设于梯形槽(11)内，连接螺栓(22)穿过穿栓槽口(12)与连接座(21)相连，且连接座(21)的表面与支撑框架(1)的表面相平齐。

8.根据权利要求6所述的一种墙面瓷砖装配式安装结构，其特征在于：所述连接座(21)包括用于与支撑框架(1)相连的座体(211)和用于与插脚座(31)相抵触的盖体(212)，所述锁定机构(23)包括开设于座体(211)和盖体(212)上且相互连通的插孔(231)、开设于座体(211)上且位于插孔(231)两侧的锁块槽(232)、滑动嵌装于锁块槽(232)内且在驱动件(234)的驱使下伸入连接孔内的锁定块(233)、放置于座体(211)上的插孔(231)内的强力弹簧(235)，所述盖体(212)与座体(211)相固定后将锁块槽(232)的开口遮挡，且锁定块(233)位于插孔(231)内的一端上开设有用于方便插脚座(31)的插脚进入插孔(231)内的斜倒角(4)，且在插脚座(31)的插脚上开设有用于供锁定块(233)嵌入的锁定槽。

9.根据权利要求8所述的一种墙面瓷砖装配式安装结构，其特征在于：所述锁块槽(232)的截面呈凸字形，所述锁块槽(232)与插孔(231)相连的通口宽度小于锁块槽(232)的宽度，所述锁定块(233)呈T字状，且锁定块(233)呈T字交叉的一端位于锁块槽(232)内。

10.根据权利要求8所述的一种墙面瓷砖装配式安装结构，其特征在于：所述座体(211)上还设置有用于方便解锁插脚座(31)的解锁组件(5)，所述解锁组件(5)包括开设于座体(211)的侧壁上且与锁块槽(232)相连通的一字槽(51)、穿设于一字槽(51)内的解锁杆(52)，所述解锁杆(52)穿过一字槽(51)的一端螺纹连接于锁定块(233)呈T字交叉的一端上。
