专利号: 2019104317827
申请人: 绍兴市卓诚新材料有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

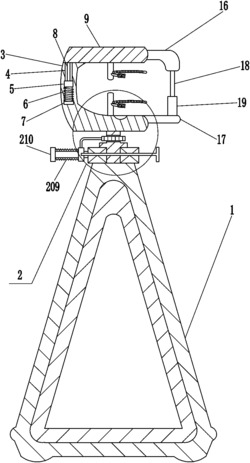

1.一种体育腿部锻炼拉伸器,包括有底座、调节机构和L形框,底座顶部设有调节机构,调节机构上连接有起支撑作用的L形框,其特征在于,还包括有滑轨、第二滑套、第二弹簧、第二挡块、第一支杆和升降板, L形框前侧左部栓接有第二挡块,第二挡块顶部栓接有起导向作用的滑轨,滑轨上滑动式设有第二滑套,第二挡块与第二滑套之间连接有第二弹簧,第二弹簧绕在滑轨上,第一支杆固接于第二滑套顶部,第一支杆顶端连接有升降板;调节机构包括有轴承座、转杆、插杆、连杆、推杆、第一滑套、导轨、第一弹簧和第一挡块,底座顶部栓接有轴承座,轴承座内安装有转杆,L形框连接在转杆顶端,转杆中部开有十字孔,十字孔内设有可将转杆固定的插杆,插杆左端连接有形状为L形的连杆,轴承座左侧固接有导轨,导轨上设有第一滑套,第一滑套顶部与连杆底端连接,形状为T形的推杆固接于第一滑套前侧,第一挡块连接在导轨左端,第一挡块和第一滑套之间连接有两个第一弹簧;还包括有固定板、第一连接绳、回形架、凸杆和第二连接绳,固定板为两个,分设于L形框内底部和升降板底部,两个固定板后侧均连接有起限位作用的第二连接绳,第二连接绳上均匀间隔的开有卡槽,两个固定板前侧均连接有第一连接绳,两个第一连接绳上均连接有回形架,两个回形架内均设有用于卡住第二连接绳的凸杆;还包括有连接杆、横板、第二支杆、L形夹板、第三弹簧和夹块,升降板右侧连接有连接杆,L形框右侧连接有起支撑作用的横板,横板顶部连接有L形夹板,连接杆底端连接有第二支杆,第二支杆底端与L形夹板顶部接触,L形框后侧上部开有内腔,内腔内后侧的L形夹板上连接有第三弹簧,第三弹簧后端连接有夹块,夹块与L形夹板接触;还包括有皮带、第三连接绳和螺栓,L形夹板右侧下部铰接连接有用于绑住运动员小腿的皮带,皮带上开有多个螺纹孔,夹块右侧下部也开有螺纹孔,螺纹孔内旋有起固定作用的螺栓,夹块右侧下部连接有可防止螺栓丢失的第三连接绳,第三连接绳与螺栓连接。
