专利号: 2019103972760
申请人: 李连海
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

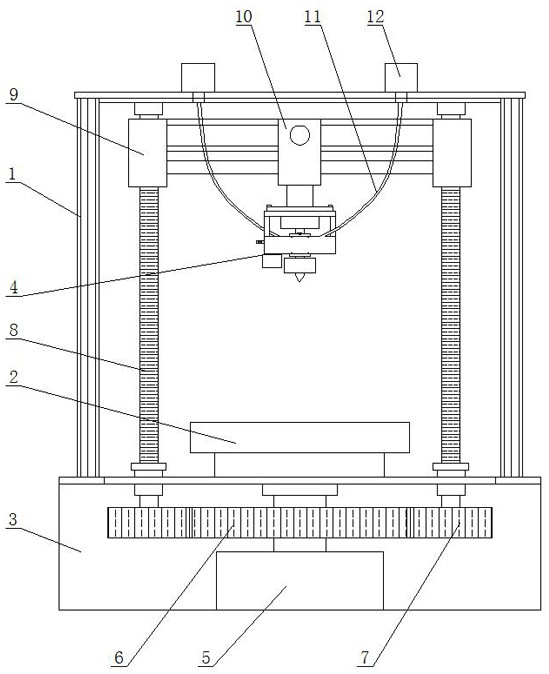

1.一种医用三维模型打印机,包括设置在箱体内的3D打印总成和打印平台,其特征在于:所述3D打印总成包括与三维移动机构连接的固定座、喷嘴轴和外套件,其中喷嘴轴与外套件轴旋转连接,所述外套件与所述固定座通过连接件固定连接,所述喷嘴轴中心具有轴向出料通道,出料通道下端于喷嘴轴下端喷嘴处出料,出料通道与外套件轴旋转套接部位侧面具有与出料通道连通的进料口和负压吸料口,所述外套件上具有分别与所述进料口和负压吸料口相对应配合的进料通道和负压通道,所述进料通道为多个,通过喷嘴轴的旋转,其进料口将线材截断,进料口与不同的进料通道相对应配合,将不同时颜色的线材供给至喷嘴轴的出料通道内,实现更换不同颜色的耗材进行打印,更换颜色过程中,喷嘴轴首先旋转,使线材被截断并熔化,继而旋转至负压吸料口与负压通道相对应,将熔化的残余线材吸出。

2.如权利要求1所述的打印机,其特征在于:所述箱体底部具有底座,所述底座内设置Z向驱动电机、主动轮、从动轮,箱体内设置有多个Z向驱动螺纹轴,螺纹轴下端延伸至底座内分别对应连接从动轮,主动轮位于多个从动轮的中心,同时与多个从动轮啮合传动。

3.如权利要求1所述的打印机,其特征在于:所述喷嘴轴与外套件密封配合轴旋转连接,喷嘴轴与外套件连接部分的上部和下部分别设置有密封环。

4.如权利要求1所述的打印机,其特征在于:所述喷嘴轴上于外套件上下分别设置有压环,压环上与外套件的接触面侧周向布设有滚珠,外套件上具有与所述滚珠相对应配合的环形凹槽。

5.如权利要求1所述的打印机,其特征在于:所述进料通道为倾斜结构。

6.如权利要求1所述的打印机,其特征在于:所述进料通道中至少一个进料通道内的线材为透明材质。

7.如权利要求1所述的打印机,其特征在于:所述进料通道均通过线材管道与箱体上的进线口连接。

8.如权利要求1所述的打印机,其特征在于:所述进料口处均设置有线材控制器。

9.如权利要求1所述的打印机,其特征在于:所述喷嘴轴顶端与设置在固定座上的控制电机联动。

10.如权利要求1所述的打印机,其特征在于:所述外套件上设置有可拆卸的集料盒,集料盒与所述负压通道连通,并通过负压管与负压装置连接。
