专利号: 2019103899430
申请人: 日照亿铭科技服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

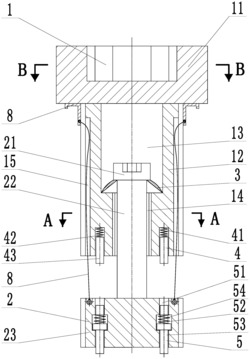

1.一种内六角螺丝紧固件,其特征在于:包括一号螺栓(1)和二号螺栓(2);所述一号螺栓(1)包括一号螺帽(11)、一号螺柱(12);所述二号螺栓(2)包括二号螺帽(21)、连接杆(22)、二号螺柱(23);所述二号螺柱(23)和一号螺柱(12)的直径相同,且二号螺柱(23)和一号螺柱(12)具有同向同间距的外螺纹;所述二号螺帽(21)的直径大于连接杆(22)的直径并小于一号螺柱(12)的直径;所述一号螺帽(11)中心往一号螺柱(12)方向设置有一号孔(13),所述一号孔(13)的形状为圆柱;所述一号孔(13)的直径不小于二号螺帽(21)的直径并且小于一号螺柱(12)的直径;所述一号螺柱(12)中心开设有二号孔(14),二号孔(14)位于一号孔(13)下方,二号孔(14)与一号孔(13)连通,二号孔(14)为通孔,二号孔(14)的直径比一号孔(13)的直径小并比连接杆(22)的直径大;所述二号螺帽(21)和连接杆(22)可以放入一号孔(13),二号螺帽(21)和连接杆(22)可以绕一号螺柱(12)中心线自由旋转;一号螺帽(11)的顶部开设有内六角槽;二号螺帽(21)的顶部也开设有内六角槽;所述一号螺帽(11)的边缘设置有弹性圈(3),弹性圈(3)的形状为喇叭状,且喇叭口朝下,且弹性圈(3)的下边缘直径大于二号孔(14)的直径,弹性圈(3)能从二号孔(14)中通过,并且弹性圈(3)能卡在一号孔(13)底部。

2.根据权利要求1所述的一种内六角螺丝紧固件,其特征在于:所述二号螺柱(23)的内部设置有二号同步模块(5),所述一号螺柱(12)的下边设置有一号同步模块(4),二号同步模块(5)的轴线与一号同步模块(4)的轴线共线;所述二号同步模块(5)包括三号孔(51)、四号孔(52)、销轴(53)、二号弹簧(54);所述三号孔(51)为通孔;所述四号孔(52)位于三号孔(51)的中部,且四号孔(52)的直径大于三号孔(51)的直径;所述销轴(53)位于四号孔(52)内,且销轴(53)可以沿四号孔(52)滑动,销轴(53)的长度等于二号螺柱(23)的长度;所述二号弹簧(54)位于四号孔(52)的上表面与销轴(53)之间,且二号弹簧(54)的中径大于三号孔(51)的直径并且小于柱销(43)的中部的直径;所述一号同步模块(4)包括五号孔(41)、一号弹簧(42)、柱销(43);所述五号孔(41)为盲孔;所述一号弹簧(42)的一端与二号孔(14)的底部连接,一号弹簧(42)的另一端与柱销(43)的一端连接;所述柱销(43)的一端在一号弹簧(42)自然伸长时伸出盲孔,柱销(43)的一端在一号弹簧(42)受压缩时,收缩回盲孔内部。

3.根据权利要求2所述的一种内六角螺丝紧固件,其特征在于:所述一号同步模块(4)沿一号螺柱(12)周向均匀分布,一号同步模块(4)的数量至少为2个;所述二号同步模块(5)沿二号螺柱(23)周向均匀分布,且二号同步模块(5)的数量与一号同步模块(4)相同。

4.根据权利要求1所述的一种内六角螺丝紧固件,其特征在于:所述连接杆(22)和二号孔(14)之间设置有一号棘轮机构(6),所述一号棘轮机构(6)为内啮合棘轮机构。

5.根据权利要求1所示的一种内六角螺丝紧固件,其特征在于:所述一号螺帽(11)的内六角槽的外部设置有二号棘轮机构(7),所述二号棘轮机构(7)为外啮合棘轮机构。

6.根据权利要求1所示的一种内六角螺丝紧固件,其特征在于:所述一号螺帽(11)的下侧设置有橡胶圈(8),橡胶圈(8)的内侧面与一号螺帽(11)的下侧面贴合,且橡胶圈(8)的内侧面与一号螺柱(12)的外侧面(12)贴合;所述一号螺柱(12)的两侧开设有凹槽(15),所述橡胶圈(8)的下边设置有线(9),线(9)从凹槽(15)内通过,线(9)的一端与橡胶圈(8)连接,线(9)的另一端与二号螺柱(23)连接。
