专利号: 2019103289745
申请人: 李渊
专利类型:发明专利
专利状态:已下证
专利领域: 蒸汽的发生
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

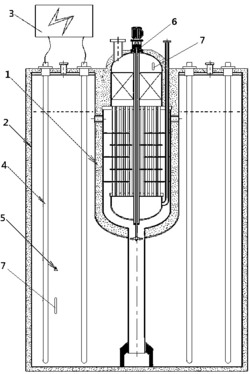

1.一种熔盐电蓄热锅炉,包括熔盐换热器(1)、熔盐单储罐(2)、电源控制总成(3)、电加热器(4)、熔盐(5)组成,其特征在于,该电加热器(4)的加热段伸入该熔盐单储罐(2)内,且处于该熔盐(5)的液位下,且和该电源控制总成(3)连接;该熔盐换热器(1)直立于所述的熔盐单储罐(2)的中心线上,其顶部设置有冷换热介质进口(10a)和热换热介质出口(10b),其近中部四周上等间距设置有若干热熔盐进口(11a),所述的热熔盐进口(11a)处于该熔盐(5)的液位以下,且能让熔盐(5)自由出入该熔盐换热器(1)的内腔,其底端中轴线上设置有一冷熔盐出口(11b),所述的冷熔盐出口(11b)整体呈管状垂直设置在该熔盐换热器(1)的中轴线上,直达该熔盐单储罐(2)的底部,且能让熔盐(5)自由出入;该熔盐换热器(1)还包括一隔热外壳体(10c),所述的热熔盐进口(11a)和冷熔盐出口(11b)均贯穿该隔热外壳体(10c);该熔盐换热器(1)的中轴线上还设置有转动轴套管(16)和熔盐电动推送装置(6),该熔盐电动推送装置(6)包含变频电机(6a)、转动轴(6i)和桨叶(6k),该转动轴(6i)设置在该转动轴套管(16)内,其上端连接该变频电机(6a),其下端则连接该桨叶(6k),该桨叶(6k)处于所述的冷熔盐出口(11b)内且旋转时能形成推送力,以推送熔盐在该熔盐换热器(1)内循环流动,所述的熔盐电动推送装置(6)包括变频电机(6a)、电机安装座(6b)、隔热联轴器(6c)、推力球轴承(6d)、推力球轴承安装座(6e)、耐高温隔热垫(6f)、固定安装底座(6g)、转动轴(6i)、深沟球轴承(6j)、桨叶(6k);所述的转动轴套管(16)的两端口内各设置有一个深沟球轴承(6j),所述的转动轴(6i)设置在该转动轴套管(16)内且通过该深沟球轴承(6j)形成转动配合;所述的推力球轴承(6d)安装在该推力球轴承安装座(6e)上,该电机安装座(6b)和推力球轴承安装座(6e)依次安装在所述的固定安装底座(6g)上且在推力球轴承安装座(6e)和固定安装底座(6g)之间设置有该耐高温隔热垫(6f),该转动轴(6i)的上端穿过该推力球轴承(6d)后和所述的隔热联轴器(6c)连接,其下端则连接该桨叶(6k),该桨叶(6k)处于所述的冷熔盐出口(11b)内且旋转时能形成向下的推送力,以推送熔盐的流动;该变频电机(6a)安装在所述的电机安装座(6b)上。

2.根据权利要求1所述的一种熔盐电蓄热锅炉,其特征在于,该熔盐换热器(1)为立式管式熔盐换热器,包括隔热外壳体(10c)、内壳体(11)、上管箱(12)、下管箱(13)和换热管(14)组成,其中轴线上设置有转动轴套管(16)和熔盐电动推送装置(6),该转动轴套管(16)贯穿该上管箱(12)和下管箱(13),该换热管(14)上端穿过上管板(12a)与上管箱(12)连通,该换热管(14)下端穿过下管板(13a)与下管箱(13)连通,该内壳体(11)呈圆容器状,其上端口和该上管板(12a)连接;该下管板(13a)的外径小于该内壳体(11)的内径,两者形成一定的可供熔盐流过的间隙;该内壳体(11)靠近上管板(12a)的四周同一水平上等间距设置有若干热熔盐进口(11a),其底端中轴线上设置有一冷熔盐出口(11b),所述的桨叶(6k)设置在该冷熔盐出口(11b)内,该上管箱(12)上设置所述的有换热介质出口(10b),该下管箱(13)上设置有所述的换热介质进口(10a),且换热介质进口(10a)和换热介质出口(10b)均从该熔盐换热器(1)的顶部伸出。

3.根据权利要求1所述的一种熔盐电蓄热锅炉,其特征在于,该熔盐换热器(1)包括换热腔(10)、隔热外壳体(10c)、内壳体(11),其中轴线上设置有转动轴套管(16)和熔盐电动推送装置(6),该转动轴套管(16)贯穿该换热腔(10)后直达该内壳体(11)的底部,该换热腔(10)的底部设置有一上管板(12a),该上管板(12a)和该内壳体(11)的上端口连接,若干热管(15)贯穿该上管板(12a),其中热管(15)的散热段(15a)设置在该换热腔(10)内,热管 (15)的吸热段(15b)设置在该内壳体(11)内,其中,冷换热介质进口(10a)设置在换热腔(10)的下侧部,热换热介质出口(10b)设置在该换热腔(10)的上部,且换热介质进口(10a)和换热介质出口(10b)均从该熔盐换热器(1)的顶部伸出;该内壳体(11)靠近上管板(12a)的四周同一水平上等间距设置有若干热熔盐进口(11a),其底端中轴线上设置有一冷熔盐出口(11b),所述的桨叶(6k)设置在该冷熔盐出口(11b)内。

4.根据权利要求2或3所述的一种熔盐电蓄热锅炉,其特征在于,所述的熔盐单储罐(2)包括罐体(20)、罐盖(21),该罐盖(21)上还开设有若干连通罐体的接口(22);该电加热器(4)布置于该罐盖(21)上并伸入至罐体(20)内;该罐盖(21)中间开设有一通孔(21a),该通孔(21a)和所述的熔盐换热器(1)适配;该罐盖(21)上表面设置有隔热保温层。

5.根据权利要求3所述的一种熔盐电蓄热锅炉,其特征在于,该热管(15)的散热段(15a)或吸热段(15b),或者散热段(15a)和吸热段(15b)上设置有导热翅片(15c)。

6.根据权利要求2所述的一种熔盐电蓄热锅炉,其特征在于,该换热管(14)成列管状设置,且其上设置有若干折流板(17)。

7.根据权利要求3所述的一种熔盐电蓄热锅炉,其特征在于,该热管(15)成列管状设置,且其上设置有若干折流板(17)。

8.根据权利要求1所述的一种熔盐电蓄热锅炉,其特征在于,在该熔盐换热器(1)或熔盐单储罐(2)内,或者,在该熔盐换热器(1)和熔盐单储罐(2)内分别设置有温度探头(7)。

9.根据权利要求4所述的一种熔盐电蓄热锅炉,其特征在于,该隔热外壳体(10c)整体呈敞口容器状,其上端口设置有一环状翻边(10d),该环状翻边(10d)搭在如权利要求4中所述的罐盖(21)上,所述的换热腔(10)或上管箱(12)的顶部露出该罐盖(21)上且外表面上均设置有隔热保温层;该冷熔盐出口(11b)的底端设置有三个支撑脚(11c)。
