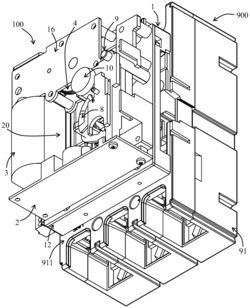

1.一种用于断路器的电动操作机构，该断路器包含外壳和用以控制分闸及合闸的拨杆，该拨杆设置于该外壳内且突出于该外壳的正面，其特征在于，该电动操作机构包括支架、电路板组件、电机、减速齿轮组件、凸轮组件、滑块组件和微动开关；

该支架扣合安装于该外壳的正面，该支架具有依次相邻的第一侧边、第二侧边、第三侧边和第四侧边；

该电路板组件固定安装于该支架上且邻近于该第二侧边；

该电机卧设于该支架上且邻近于该第一侧边，该电机受该电路板组件驱动且该电机的输出端具有蜗杆；

该减速齿轮组件邻近设置于该第四侧边，该减速齿轮组件包括蜗轮、小齿轮和大齿轮，该蜗轮与该蜗杆齿轮传动连接，该小齿轮与该蜗轮同轴传动连接，该大齿轮与该小齿轮齿轮传动连接；

该凸轮组件与该大齿轮同轴传动连接，该凸轮组件包括与该大齿轮同步转动的第一凸轮部、第二凸轮部和推动块，该第一凸轮部的基圆半径大于该第二凸轮部的基圆半径，该第一凸轮部具有两个端角部和背对该大齿轮的第一表面，该两个端角部分别位于该第一凸轮部和该第二凸轮部的分界处，该推动块固定设置于该第一凸轮部的该第一表面上；

该滑块组件可滑动地设置于该支架上，该滑块组件包括外挡块、内挡块和拨杆定位部，该外挡块和该内挡块设置于该滑块组件上邻近该第四侧边的一端，该外挡块与该内挡块之间在该滑块组件的滑动方向上具有供该推动块穿行的第一间隔，该外挡块具有朝向该第一间隔的内侧面，该内挡块具有朝向该第一间隔的外侧面，该推动块在该凸轮组件转动时依序抵靠于该外挡块的内侧面和该内挡块的外侧面，该拨杆定位部设置于该滑块组件上对应该拨杆的位置，该拨杆定位部与该拨杆套设连接以带动该拨杆转动；

该微动开关邻近设置于该第三侧边，该微动开关用以在被该第一凸轮部的两个端角部之一触发时通过该电路板组件向该电机发送停转控制信号；

其中，该电机在该断路器由合闸进入分闸状态时通过该减速齿轮组件带动该凸轮组件转动，随该凸轮组件转动的该推动块推抵该外挡块的内侧面使该滑块组件滑动，随该滑动组件移动的该拨杆定位部带动该拨杆使该断路器进入分闸状态，且该第一凸轮部的两个端角部之一在该断路器进入分闸状态时触发该微动开关以控制该电机停转；该电机在该断路器由分闸进入合闸状态时通过该减速齿轮组件带动该凸轮组件沿同一方向继续转动，随该凸轮组件转动的该推动块穿过该第一间隔并推抵该内挡块的外侧面使该滑块组件沿相反方向滑动，随该滑动组件移动的该拨杆定位部沿相反方向带动该拨杆使该断路器进入合闸状态，且该第一凸轮部的两个端角部之另一在该断路器进入合闸状态时触发该微动开关以控制该电机停转。

2.如权利要求1所述的电动操作机构，其特征在于，该第一侧边及该第二侧边的延伸方向相互垂直，该第二侧边及该第四侧边的延伸方向相互平行，该滑块组件对应安装于该支架的中部，该滑块组件的滑动方向垂直于该第二侧边的延伸方向。

3.如权利要求1所述的电动操作机构，其特征在于，该拨杆定位部为该滑块组件上的通孔，该拨杆穿设于该通孔。

4.如权利要求1所述的电动操作机构，其特征在于，该电机为220伏直流电机，该蜗杆的转轴延伸方向平行于该第一侧边的延伸方向。

5.如权利要求1所述的电动操作机构，其特征在于还包括：用以指示断路器当前状态的指针组件，该指针组件设置于该支架上且邻近于该第三侧边，该指针组件包括指示盘和可相对该指示盘转动的转针，该指示盘固定安装于该支架。

6.如权利要求5所述的电动操作机构，其特征在于，该滑块组件还包括转针定位部，该转针定位部设置于该滑块组件上远离该第四侧边的另一端，该转针定位部与该转针的自由端通过定位轴传动连接，该转针定位部在该滑块组件滑动时带动该转针转动。

7.如权利要求1所述的电动操作机构，其特征在于还包括：用以手动控制分合闸的按钮组件，该按钮组件设置于该支架上且邻近于该第三侧边。

8.如权利要求7所述的电动操作机构，其特征在于还包括：用以锁定该按钮组件的机械锁，该机械锁安装于该支架上且邻近于该按钮组件，该机械锁的止档部可操作地连接于该按钮组件。

9.如权利要求1所述的电动操作机构，其特征在于还包括：元件加装空间，该元件加装空间位于该拨杆定位部的上方，且由该电机、该电路板组件、该第三侧边和该减速齿轮组件围成。

10.一种断路器，其特征在于包含如权利要求1-9中任意一项所述的用于断路器的电动操作机构。
