专利号: 2019103098644
申请人: 上海进纬仪器设备有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

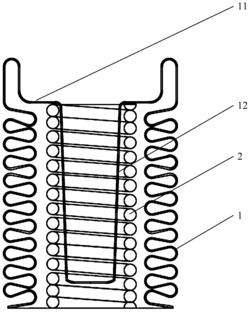

1.一种波纹管,其特征在于,包括波纹管本体(1),所述波纹管本体(1)的一端为开口端,另一端为封闭端,形成开放式波纹管,使所述波纹管始终保持敞开状态,以在使用时,使所述波纹管的内外压力保持平衡,所述封闭端设有连接部,所述波纹管应用于汽车空调压缩机电磁阀时,所述封闭端朝向所述汽车空调压缩机电磁阀的阀芯,所述连接部用于承接所述阀芯的端部,与所述阀芯的端部接触并传递力。

2.根据权利要求1所述的波纹管,其特征在于,所述连接部包括用于容纳阀芯端部的凹槽(11)。

3.根据权利要求2所述的波纹管,其特征在于,所述凹槽(11)的底部设有导向部,所述导向部沿所述波纹管本体(1)的轴向自所述凹槽(11)的底部向所述波纹管本体(1)的内部延伸。

4.根据权利要求3所述的波纹管,其特征在于,所述导向部套设有弹簧(2)。

5.根据权利要求3所述的波纹管,其特征在于,所述凹槽(11)的中心线、所述导向部的中心线和所述波纹管本体(1)的轴线共线。

6.根据权利要求3所述的波纹管,其特征在于,所述导向部具有预设锥度,所述导向部朝向所述封闭端的直径大于所述导向部朝向所述开口端的直径。

7.根据权利要求3‑6任一项所述的波纹管,其特征在于,所述导向部为与所述凹槽(11)的槽底相贯通的中空导向柱(12)。

8.根据权利要求7所述的波纹管,其特征在于,所述波纹管本体(1)、所述凹槽(11)和所述中空导向柱(12)为一体成型结构。

9.根据权利要求7所述的波纹管,其特征在于,所述导向部的长度范围为所述波纹管本体(1)长度的五分之二至五分之四。

10.一种汽车空调压缩机电磁阀,包括波纹管,其特征在于,所述波纹管为权利要求1‑9任一项所述的波纹管。
