专利号: 2019102957000
申请人: 德昊电子科技(深圳)有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

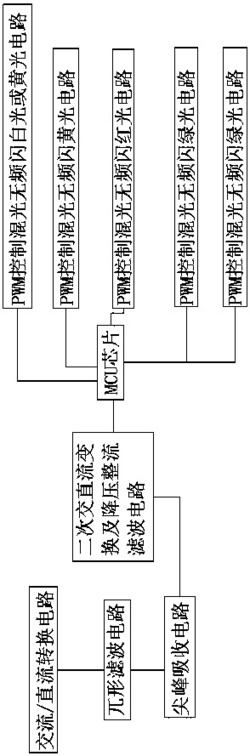

1.一种自适应控制多路LED灯的电流及混光无频闪电路,包括交流/直流转换电路、兀形滤波电路、尖峰吸收电路、二次直流变换及降压整流滤波电路和MCU芯片,其特征在于:所述交流/直流转换电路与兀形滤波电路电性连接,所述兀形滤波电路与尖峰吸收电路电性连接,所述尖峰吸收电路与二次直流变换及降压整流滤波电路电性连接,所述二次直流变换及降压整流滤波电路和MCU芯片电性连接,所述MCU芯片分别连接PWM控制混合无频闪白光或黄光电路、PWM控制混合无频闪蓝光电路、PWM控制混合无频闪红光电路和PWM控制混合无频闪绿光电路。

2.根据权利要求1所述的一种自适应控制多路LED灯的电流及混光无频闪电路,其特征在于:所述交流/直流转换电路包括熔断器F1、熔断器F2、共模电感LF1、共模电感LF2和 AC/DC转换器,所述熔断器F1与熔断器F2串联,且熔断器F1与100-264V的交流火线连接,所述熔断器F2与共模电感LF1串联,所述共模电感LF1和共模电感LF2连接,所述共模电感LF2和 AC/DC转换器连接,所述AC/DC转换器的两个引脚与压敏电阻RV1的两个接线头连接。

3.根据权利要求2所述的一种自适应控制多路LED灯的电流及混光无频闪电路,其特征在于:所述兀形滤波电路包括电感L1、电阻R1、电解电容C3和电解电容C4,所述电感L1和电阻R1并联,所述电解电容C3的正极与AC/DC转换器的直流输出端连接,所述电解电容C4的正极与电感L1和电阻R1串联。

4.根据权利要求1所述的一种自适应控制多路LED灯的电流及混光无频闪电路,其特征在于:所述尖峰吸收电路包括电阻R9、电阻R10、电容C11和二极管D3,所述电阻R9、电阻R10和电容C11三者之间相互并联,然后与二极管D3的反向连接。

5.根据权利要求1所述的一种自适应控制多路LED灯的电流及混光无频闪电路,其特征在于:所述二次直流变换及降压整流滤波电路包括变压器T1、电容C8、二极管D4、电阻R11、电解电容C14和电阻R20,所述变压器T1的初级线圈引脚1与尖峰吸收电路连接,所述变压器T1的次级线圈A引脚分别与二极管D4的正向和电容C8连接,所述电容C8与电阻R11串联,然后与二极管D4并联,所述电解电容C14的正极与二极管D4的反向连接,所述电解电容C14的负极接地。

6.根据权利要求1所述的一种自适应控制多路LED灯的电流及混光无频闪电路,其特征在于:所述MCU芯片的3.3V电源输入接口与开关电源连接。

7.根据权利要求1所述的一种自适应控制多路LED灯的电流及混光无频闪电路,其特征在于:所述PWM控制混合无频闪白光或黄光电路包括电阻R45和芯片U5,所述芯片U5的引脚1和引脚2并联电阻R46和电阻R47后与电解电容C22和R43连接,所述芯片U5的引脚3通过电阻R45和MCU芯片的引脚3信号连接,所述芯片U5的引脚4接地,所述芯片U5的引脚5通过电阻R50、三极管Q5然后接入二极管D6的正极后与电感D4连接,所述电感D4接入插座CON2的引脚

1。

8.根据权利要求1所述的一种自适应控制多路LED灯的电流及混光无频闪电路,其特征在于:所述PWM控制混合无频闪红光电路包括电阻R19、电阻R16和三极管Q1,所述电阻R19分别MCU芯片的引脚6、三极管Q1的基极和电阻R16连接,所述三极管Q1的集电极和相互串联的发光电阻R29 R40串联,相互串联的所述发光电阻R29 R40与插座CON2的引脚4连接。

~ ~

9.根据权利要求1所述的一种自适应控制多路LED灯的电流及混光无频闪电路,其特征在于:所述PWM控制混合无频闪蓝光电路包括电阻R18、电阻R15和三极管Q3,所述电阻R18分别和MCU芯片的引脚5、电阻R15和三极管Q3的基极连接,所述三极管Q3的集电极和相互串联的发光电阻R25 R28串联,相互串联的所述发光电阻R25 R28与插座CON2的引脚5连接。

~ ~

10.根据权利要求1所述的一种自适应控制多路LED灯的电流及混光无频闪电路,其特征在于:所述PWM控制混合无频闪绿光电路包括电阻R17、电阻R14和三极管Q2,所述电阻R17分别和MCU芯片的引脚4、电阻R14和三极管Q2的基极连接,所述三极管Q2的集电极和相互串联的发光电阻R21 R24串联,相互串联的所述发光电阻R21 R24与插座CON2的引脚6连接。

~ ~
