专利号: 2019102618618
申请人: 开平市水口镇品阳五金加工店
专利类型:发明专利
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

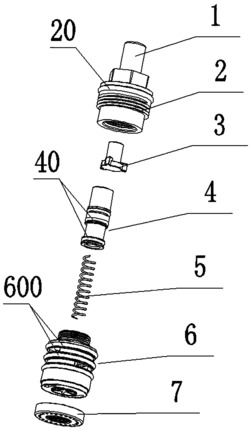

1.一体式多功能控水阀芯,包括由阀芯盖(2)及阀芯壳(6)螺纹式连接构成的阀芯壳体、活动套装在阀芯盖(2)中的调档按键(1)及依次安装在阀芯壳体内的档位转换器(3)、分水阀杆(4)、复位弹簧(5),其中所述阀芯盖(2)的内壁上端部设置有供调档按键(1)外驱滑动的按键滑槽,所述阀芯壳(6)的外周上设置有与阀芯外壳共同构成阀芯水腔的水腔密封圈(600),所述分水阀杆(4)外周上设置有分水密封圈(40),其特征在于:所述按键滑槽内设置有由槽顶定位块(21)、槽间中部定位块(22)及槽间底部定位块(23)构成的三档档位定位机构;

所述分水密封圈(40)是由与分水阀杆(4)连体的凸起圈槽(41)及设置在凸起圈槽(41)内的内密封胶圈(42)构成,分水密封圈(40)设置有三个,为分布在分水阀杆(4)的杆身不同部位的第一密封圈(401)、第二分水密封圈(402)及第三分水密封圈(403);

所述分水阀杆(4)通过分水密封圈(40)过盈配合封装在阀芯壳(6)的内部,所述复位弹簧(5)压缩套装在分水阀杆(4)的杆体空腔内,复位弹簧(5)的底端套装在阀芯壳(6)底部的弹簧定位凸起(60)上;

所述阀芯壳(6)的底部外设置有活动安装的出水调节底盖(7),出水调节底盖(7)上设置有直线水流出水孔(71)和水花水流出水孔(72);

所述水腔密封圈(600)是由与阀芯壳(6)连体的圈形槽(6001)及设置在圈形槽(6001)内的外密封胶圈(6002)构成,水腔密封圈(600)设置有三个,为分布在阀芯壳(6)壳体外周上的不同部位的第一水腔密封圈(601)、第二水腔密封圈(602)及第三水腔密封圈(603);

所述阀芯壳(6)的壳壁一侧、第一水腔密封圈(601)的腔壁上设置有进水口(6100),进水口(6100)通过设置在阀芯壳(6)的壳壁内的进水通道(61)与过水通孔(6230)相连通,过水通孔(6230)通过阀芯壳(6)内部空腔与设置在阀芯壳(6)底部的中间出水口(62)相连通;

所述阀芯壳(6)的壳壁另一侧、第一水腔密封圈(601)与第二水腔密封圈(602)之间设置有通水通孔(6120),通水通孔(6120)通过设置在阀芯壳(6)的壳壁内的通水通道(63)与设置在阀芯壳(6)底部的周边出水口(64)相连通。

2.根据权利要求1所述的一体式多功能控水阀芯,其特征在于:所述进水口(6100)设置有两个,为对称设置在第一水腔密封圈(601)的腔壁上的弧形状条形开口。

3.根据权利要求1所述的一体式多功能控水阀芯,其特征在于:所述通水水通孔(6120)设置有两个,为对称设置在阀芯壳(6)的壳壁上的贯穿式通孔。

4.根据权利要求1所述的一体式多功能控水阀芯,其特征在于:所述过水通孔(6230)设置有两个,为对称设置在阀芯壳(6)的壳壁上的贯穿式通孔。

5.根据权利要求1所述的一体式多功能控水阀芯,其特征在于:所述进水通道(61)设置有两条,为对称设置在阀芯壳(6)的壳壁内、沿阀芯壳(6)轴向的贯穿式通道。

6.根据权利要求1所述的一体式多功能控水阀芯,其特征在于:所述进水通道(63)设置有两条,为对称设置在阀芯壳(6)的壳壁内、沿阀芯壳(6)轴向的贯穿式通道。

7.根据权利要求1所述的一体式多功能控水阀芯,其特征在于:所述中间出水口(62)设置在弹簧定位凸起(60)的周围、由多个网状间隔孔构成。

8.根据权利要求1所述的一体式多功能控水阀芯,其特征在于:所述周边出水口(64)设置有两个,为对称设置在阀芯壳(6)底面周边的弧状条形孔。

9.根据权利要求1所述的一体式多功能控水阀芯,其特征在于:所述直线水流出水孔(71)为设置在出水调节底盖(7)底面周边、环形排列的多个细小通孔构成。

10.根据权利要求1所述的一体式多功能控水阀芯,其特征在于:所述水花水流出水孔(72)是设置在出水调节底盖(7)底面中间、由多条网状间隔条隔开的小孔构成。
