1.一种丙烯酸外墙乳胶漆，其特征在于，包括如下重量份数的组分：水 320～350份；

羟乙基纤维素 2～5份；

乙二醇 8～12份；

聚二甲基硅氧烷 1.2～1.6份；

钛白粉 90～110份；

高岭土 95～115份；

硅灰石粉 4～5份；

重质碳酸钙 260～280份；

纯丙烯酸乳液 170～190；

Tex成膜剂 3～5份；

PT86防霉剂 0.8～1份；

中和剂 0.8～1.2份；

分散剂 4.5～7.5份；

火龙果籽提取物 1.2～2.4份；

所述丙烯酸外墙乳胶漆的组分中还加入有重量份数为3～5份的功能助剂，功能助剂主要包括竹纤维和乙二醇水杨酸酯，且竹纤维和乙二醇水杨酸酯的重量份数比为1：（1.4～

1.8）。

2.根据权利要求1所述的丙烯酸外墙乳胶漆，其特征在于，所述丙烯酸外墙乳胶漆的组分中还加入有重量份数为3～5份的功能填料，功能填料主要由硅酸盐陶瓷粉末和绢云母粉按任意重量份数比组成。

3.根据权利要求1所述的丙烯酸外墙乳胶漆，其特征在于，所述丙烯酸外墙乳胶漆的组分中还加入有重量份数为3～5份的纳米组合物，纳米组合物主要包括纳米二氧化钛和纳米二氧化硅，且纳米二氧化钛和纳米二氧化硅的重量份数比为1：（1.5～2.5）。

4.根据权利要求1所述的丙烯酸外墙乳胶漆，其特征在于，所述中和剂主要选用氢氧化钠、氢氧化钾、碳酸氢钠、醋酸钠、焦磷酸钠、碳酸钠和氨水中的一种或多种。

5.根据权利要求1所述的丙烯酸外墙乳胶漆，其特征在于，所述分散剂选用十二烷基硫酸钠、甲基戊醇、聚丙烯酰胺、三聚磷酸钠或水玻璃。

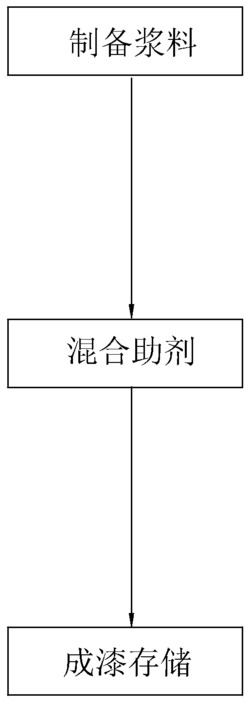

6.一种如权利要求1所述的丙烯酸外墙乳胶漆的制备工艺，其特征在于，包括以下步骤：

步骤一，制备浆料，将相应重量份数的水、纯丙烯酸乳液、乙二醇和羟乙基纤维素在搅拌缸中进行充分搅拌混合，搅拌速度为500～800rpm，时间为40～60min，得到浆料；

步骤二，混合助剂，将相应重量份数的聚二甲基硅氧烷、钛白粉、重质碳酸钙、Tex成膜剂、PT86防霉剂、高岭土、中和剂和分散剂加入到含有浆料的搅拌缸中，保持搅拌速度为800～1000rpm，时间为30～50min，得到混合料；

步骤三，成漆存储，将火龙果籽提取物和硅灰石粉加入到混合料中，进行搅拌混合，搅拌速度为300～500rpm，时间为10～20min，即可得到丙烯酸外墙乳胶漆。

7.根据权利要求6所述的丙烯酸外墙乳胶漆的制备工艺，其特征在于，所述火龙果籽提取物主要由如下提取步骤制得：S1、将火龙果籽原料进行清洗，低温烘干后进行粉碎，过60目筛得到火龙果籽粉末，放入干燥器中保存备用；

S2、准确称取没食子酸0.1000g溶解于70%的乙醇中，并定容至100mL，再加入500mL的乙酸乙酯溶液，混合均匀后，得到标准溶液；

S3、精确称取10g的火龙果籽粉末与标准溶液进行混合，在50～60℃的条件先超声提取

30～50min，超声波功率为500～800W，然后在回流蒸馏器中，冷凝回流8～10h，过滤后得到火龙果籽提取物。
