专利号: 2019102073283
申请人: 丽水市人民医院
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

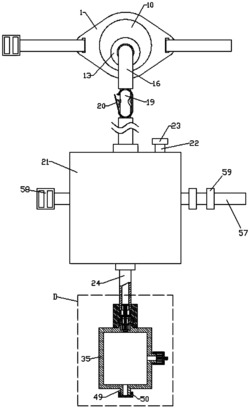

1.一种负压真空引流造口袋,包括捆绑部(1),其特征是:所述捆绑部(1)左右两端开有固定孔(2),左右所述固定孔(2)内设有弹性绑带(3),右端所述弹性绑带(3)固定连接有三角搭扣(4),所述捆绑部(1)中心位置开有圆孔(5),圆孔(5)后端外侧设有固定连接在所述捆绑部(1)上的接触部(6),所述圆孔(5)前端外侧设有固定环(7),固定环(7)内侧中心开有安装槽(8),安装槽(8)内设有固定连接在安装槽(8)左右两壁上的卡齿部(9),所述固定环(7)前端设有密封盖(10),所述密封盖(10)后端设有位于所述安装槽(8)内的卡环(11),所述卡环(11)卡接在左右所述卡齿部(9)之间,所述密封盖(10)前端下侧设有流出口(12),流出口(12)外侧螺纹连接有固定盖(13),固定盖(13)前端中心位置开有安装孔(14),安装孔(14)后端设有开在固定盖(13)内部的定位槽(15),所述安装孔(14)内设有连接管(16),连接管(16)上端设有位于定位槽(15)内的凸台部(17),所述固定盖(13)内侧与流出口(12)之间设有防漏圈(18);

所述连接管(16)中端设有细管(19),细管(19)外侧套有止液夹(20),所述连接管(16)下端连接有收集袋(21),所述收集袋(21)上端右侧设有灌洗口(22),灌洗口(22)外侧螺纹连接有第一密封盖(23),所述收集袋(21)下端连接有输出管(24),输出管(24)下端外侧螺纹连接有连接套筒(25),所述输出管(24)内侧滑动连接有滑动板(26),所述输出管(24)内侧左右两端开有滑动槽(27),所述滑动板(26)左右两端固定连接有位于所述滑动槽(27)内的卡块(28),所述滑动板(26)下端中心位置固定连接有连接部(29),所述滑动板(26)内侧开有若干个均匀排列的连接孔(30),所述连接部(29)下端固定连接有位于所述连接套筒(25)内侧的防漏板(31),防漏板(31)上端设有位于所述连接部外侧的第一弹簧(32),第一弹簧(32)的上端抵住所述输出管(24)下端,所述防漏板(31)下端设有位于所述连接套筒(25)内壁上的支撑板(33),所述支撑板(33)上端中心位置开有漏液孔(34),所述连接套筒(25)下端内侧设有负压瓶(35),负压瓶(35)上端中心位置设有吸口(36),吸口(36)内侧开有密封槽(37),所述吸口(36)上端外侧螺纹连接有连接盖(38),所述连接盖(38)卡接在所述连接套筒(25)下端内侧,所述防漏板(31)下端开有第一固定槽(39),第一固定槽(39)内设有定位板(40),定位板(40)下端固定连接有移动杆(41),移动杆(41)中端外侧固定连接有位于连接盖(38)内侧下端的密封板(42),所述密封槽(37)下端中心位置设有型孔(43),所述移动杆(41)下端固定连接有位于所述型孔(43)上端的支撑杆(44),所述密封板(42)下端设有位于所述移动杆(41)下端外侧的第二弹簧(45),所述型孔(43)内侧左右两端连接有限位杆(56)。

2.根据权利要求1所述的一种负压真空引流造口袋,其特征是:所述接触部(6)内侧开有定位孔(46),所述定位孔(46)从后往前逐渐增大,所述接触部(6)后端设有若干个大小不同的与定位孔(46)同心的标记圆(47)。

3.根据权利要求1所述的一种负压真空引流造口袋,其特征是:所述密封盖(10)与固定环(7)之间设有位于卡环外侧的密封圈(48)。

4.根据权利要求1所述的一种负压真空引流造口袋,其特征是:所述负压瓶(35)下端设有出口(49),出口(49)下端外侧螺纹连接有第二密封盖(50)。

5.根据权利要求1所述的一种负压真空引流造口袋,其特征是:所述负压瓶(35)右端设有排气口(51),所述排气口(51)右端外侧螺纹连接有限位盖(52),所述排气口(51)右端设有密封片(53),密封片(53)右端中心位置固定连接有滑动连接在限位盖(52)内侧的滑动杆(54),所述密封片(53)右端设有位于所述滑动杆(54)外侧的第三弹簧(55)。

6.根据权利要求1所述的一种负压真空引流造口袋,其特征是:所述收集袋(21)左右两端设有捆绑带(57),左端所述捆绑带(57)左端设有第一三角搭扣(58),右端所述捆绑带(57)前端设有管扣(59),所述收集袋(21)和所述捆绑带(57)后端粘贴连接有亲肤层(30)。
